Замена сопла Prusa CORE One

Компьютеры

Данное руководство основано на информации и изображениях из официального руководства по замене сопла от Prusa. Эта инструкция применима ко всем диаметрам сопел Prusa.

Обычно замена сопла требуется при ухудшении качества печати. Для профилактического обслуживания латунные сопла следует заменять каждые 3–6 месяцев. Упрочнённые стальные сопла служат дольше (до 12 месяцев), а сопла с рубиновым наконечником — несколько лет.

По утверждению Prusa, их латунные сопла выдерживают 2800 метров (9186 футов 4,22 дюйма) нити или 2400 часов печати. Срок службы может варьироваться в зависимости от частоты использования 3D-принтера и качества нити.

Шаг 1

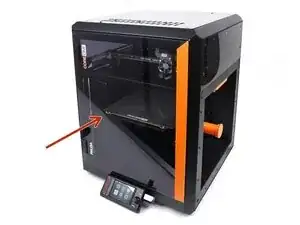

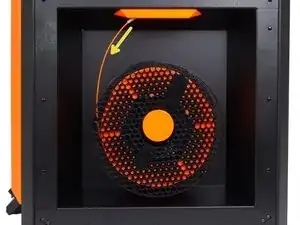

Закройте дверцу принтера.

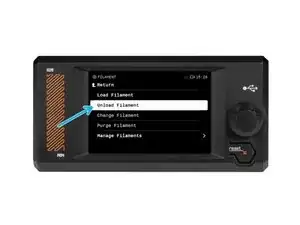

Извлеките нить с помощью функции принтера Извлечь нить.

Снимите катушку нити с принтера.

Охладите принтер, выбрав в меню Нагрев, затем Охлаждение, и дождитесь, пока температура снизится до окружающей среды.

Убедитесь, что принтер полностью остыл, прежде чем продолжить.

Шаг 2

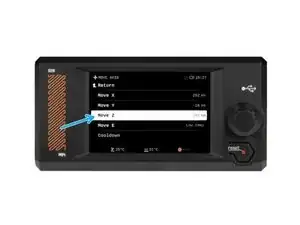

Установите ось Z на 100 мм или выше, перейдя в меню Управление, Движение осей, затем Движение по Z.

Дождитесь, пока рабочий стол принтера переместится.

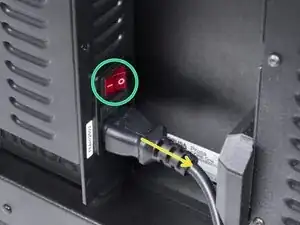

После завершения движения рабочего стола выключите принтер с помощью выключателя на задней панели.

Отключите сетевой шнур от принтера, чтобы случайно не включить его.

Шаг 3

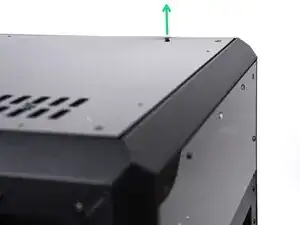

Снимите верхнюю крышку принтера, выталкивая нейлоновые заклёпки изнутри.

После выталкивания заклёпки можно снять с внешней стороны.

Снимите все заклёпки, используя тот же способ, описанный выше.

После удаления всех заклёпок можно снять верхнюю крышку принтера.

Шаг 4

Накройте рабочий стол куском ткани или другим плотным материалом.

Это предотвратит повреждение рабочего стола, если узел сопла упадёт во время разборки.

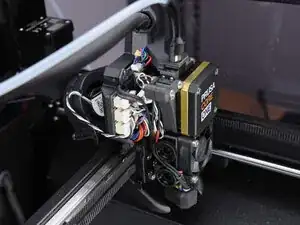

Шаг 5

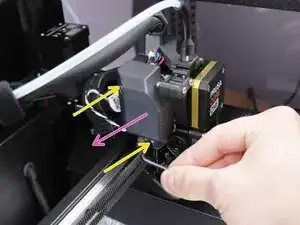

Снимите два винта M3x10, которые крепят боковую крышку к узлу.

После удаления винтов снимите крышку с узла.

Шаг 6

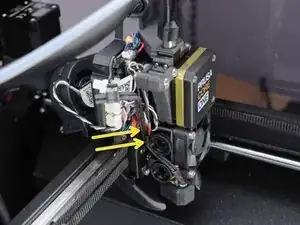

Отключите кабель нагревателя сопла.

Отключите кабель термистора сопла.

Каждый кабель оснащён фиксатором безопасности, удерживающим его на месте. Перед отключением обязательно нажмите на фиксатор, чтобы не повредить разъём.

Шаг 7

Аккуратно извлеките отключённые кабели сопла из направляющей.

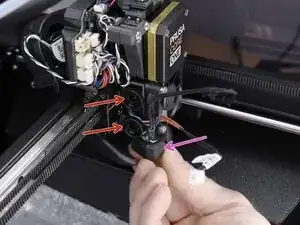

Удерживайте сопло одной рукой.

Другой рукой ослабьте два винта-гайки, удерживающие сопло на месте. Полностью выкручивать винты-гайки не нужно. Достаточно нескольких оборотов, чтобы освободить сопло.

Сопло может выпасть, если его не удерживать. Убедитесь, что ткань защищает ваш рабочий стол.

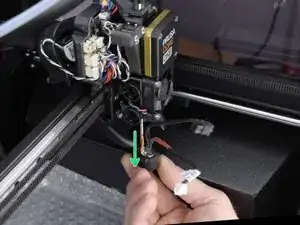

Аккуратно выдвиньте узел сопла из радиатора.

Шаг 8

Снимите защитный силиконовый чехол с нагревательного блока.

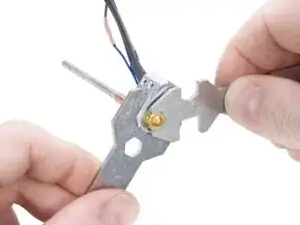

Используйте ключ на 13 мм, чтобы зафиксировать нагревательный блок.

Используйте ключ на 7 мм, чтобы удержать и ослабить сопло в нагревательном блоке.

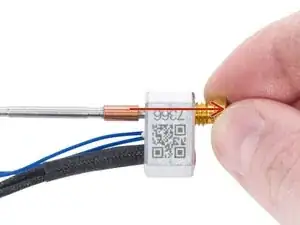

После ослабления сопло можно отвернуть вручную и вынуть из нагревательного блока.

Завершение

После удаления сопла новое сопло можно установить, выполнив эти шаги в обратном порядке. При сборке имейте в виду следующее:

Затягивая сопло к нагревательному блоку, избегайте чрезмерного усилия. Рекомендуемый момент затяжки — 1,5 Н·м (13,3 фунт·дюйм). Рекомендуется использовать динамометрический ключ.
Устанавливая узел сопла обратно в радиатор, нижняя часть сопла должна находиться на одном уровне с нижней частью кожуха вентилятора. Не допускайте выступания сопла ниже кожуха вентилятора. Убедиться в полной установке сопла можно, проверив, что медное кольцо на сопле не видно.

Перевод руководства с ifixit.com
