Замена подшипников по оси Z в Prusa i3 MK3

Разместите принтер так, чтобы экран был повернут влево.

С помощью кнопки Вкл/Выкл переключите принтер в положение Выключено.

Убедитесь, что принтер выключен, визуально проверив экран. Если экран не светится, принтер выключен.

Перед началом разборки убедитесь, что принтер остыл до комнатной температуры.

Разместите принтер так, чтобы экран был повернут от вас.

Снимите пять винтов с шестигранной головкой 2,5 мм × 10 мм на задней части узла экструдера.

Снимите заднюю крышку и отведите её от узла экструдера. Не натягивайте провода слишком сильно.

Разместите принтер так, чтобы экран был обращён к вам.

Ослабьте натяжной винт 2,5 мм × 18 мм.

Ослабьте два винта с шестигранной головкой 2,5 мм × 18 мм справа, удерживающие мотор по оси X.

Слегка ослабьте поворотный винт 2,5 мм × 18 мм слева. Этот винт будет служить шарниром для мотора по оси X.

Поверните мотор, чтобы снять натяжение с ремня.

Разместите принтер так, чтобы экран был повернут от вас.

Ослабьте винты с шестигранной головкой 2,5 мм × 18 мм и 2,5 мм × 30 мм, которые удерживают ремень. Снимать эти винты полностью не требуется.

Снимите ремень с зажимов, потянув ремень на себя.

Выведите ремень из его направляющей. Ремень теперь должен быть полностью снят.

При сборке убедитесь в правильном натяжении ремня перед повторным прикреплением задней крышки узла экструдера.

При установке узла экструдера в центр направляющих по оси X нажмите верх ремня умеренным усилием. Верх ремня не должен доставать до низа ремня.

Разместите принтер так, чтобы экран был обращён к вам.

Снимите по два винта с шестигранной головкой 2,5 мм × 10 мм, которые закрепляют кронштейн стержня и винта по оси Z. Проделайте это для обоих кронштейнов.

Поднимите каретку по оси X с стержня и винта по оси Z.

Мотор по оси X можно снять и отложить в сторону для удобства разборки.

Будьте осторожны, чтобы не повредить проводку.

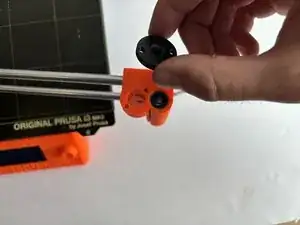

Разместите каретку по оси X на платформе для сборки так, чтобы передняя часть узла экструдера была обращена к вам.

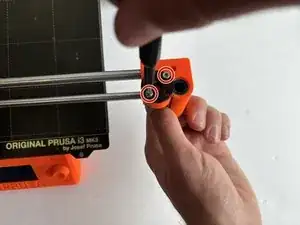

Снимите по два винта с шестигранной головкой 2,5 мм × 18 мм на обоих направляющих винта по оси Z. По одному с каждой стороны узла каретки.

Разверните каретку по оси X так, чтобы снизу направляющей винта была обращена к вам.

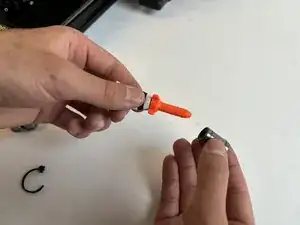

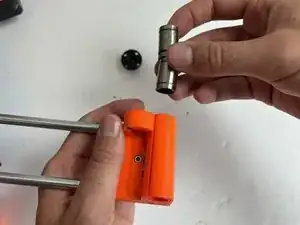

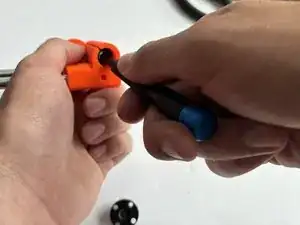

Используйте притуплённый инструмент, чтобы выдавить подшипники оси Z из корпуса. Убедитесь, что вы выталкиваете подшипники снизу.

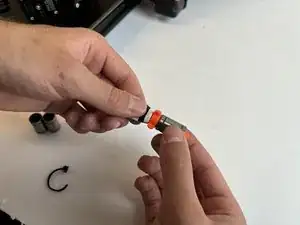

При сборке смажьте подшипники оси Z с помощью аппликатора смазки PRUSA.
