Замена подшипников Y-оси Prusa i3 MK3
Если подшипники Y-оси в вашем Prusa i3 MK3 изношены и требуют замены, они могут издавать шум и препятствовать плавному движению печатающей платформы. Если вам необходимо заменить подшипники Y-оси в вашем Prusa i3 MK3, следуйте шагам в этом руководстве. Убедитесь, что вы не потеряли никакие детали или винты, которые были удалены во время замены.
Шаг 1

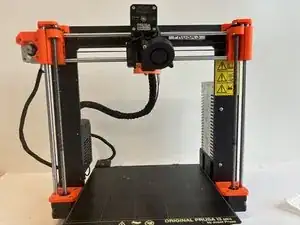

Сориентируйте принтер так, чтобы экран был направлен влево.

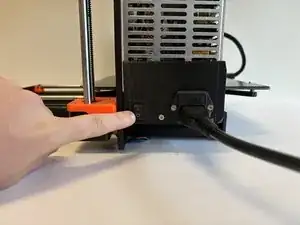

С помощью кнопки Включения/Выключения переключите принтер в положение Выключено.
Убедитесь, что ваш принтер выключен, визуально проверив экран. Если экран не светится, ваш принтер выключен.
Убедитесь, что принтер остыл до комнатной температуры перед началом разбора.
Шаг 2

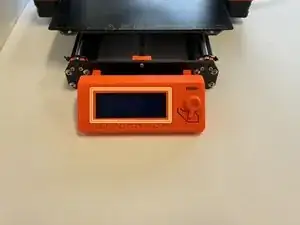

Сориентируйте принтер так, чтобы экран был направлен на вас.
Переместите каретку по оси X на максимально возможную высоту по оси Z для удобства доступа.

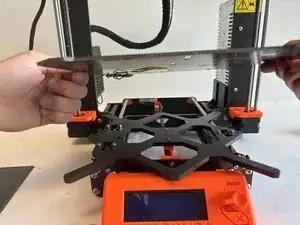

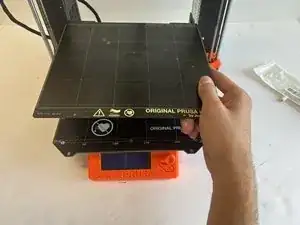

Снимите магнитную платформу для сборки.
Шаг 3

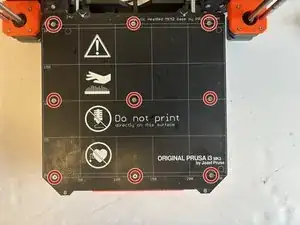

Удалите девять винтов с потайной головкой 2.5 мм X 12 мм с печатающей платформы.
Поднимите и отложите печатающую платформу в сторону, чтобы получить доступ к кронштейну крепления печатающей платформы.
Шаг 4
Сориентируйте принтер так, чтобы экран был направлен от вас.

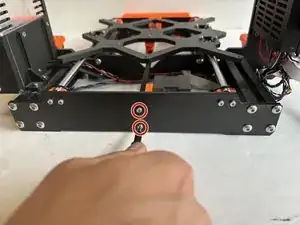

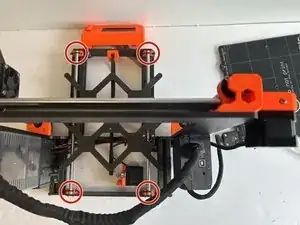

Удалите два винта с головкой 2.5 мм X 10 мм, удерживающих кронштейн мотора ремня Y-оси.
При сборке эти винты будут использоваться для правильного натяжения ремня Y-оси.
Шаг 5

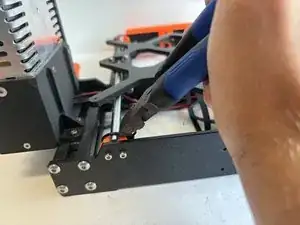

Используйте бокорезы, чтобы отрезать и удалить четыре стяжки, фиксирующие стержни Y-оси.
Шаг 6

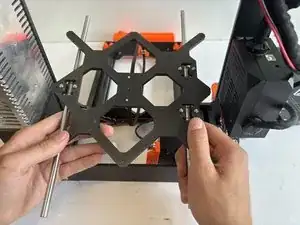

Поднимите сборку кронштейна крепления печатающей платформы из принтера.

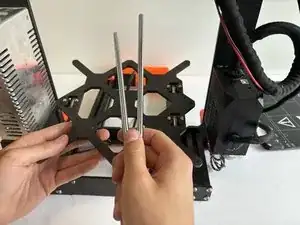

Удалите стержни Y-оси из сборки кронштейна крепления печатающей платформы.
Шаг 7
Поверните сборку кронштейна крепления печатающей платформы, чтобы получить доступ к нижней стороне.

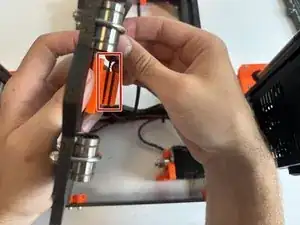

Удалите ремень Y-оси из зажима ремня Y-оси.
Удалите сборку кронштейна крепления печатающей платформы и отложите в сторону для выполнения следующих шагов.
Шаг 8
Сориентируйте кронштейн крепления печатающей платформы так, чтобы вы смотрели на верхнюю сторону.

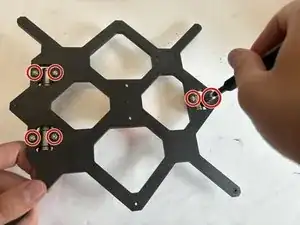

Используйте головку на 5.5 мм, чтобы удалить шесть гайок U-образных болтов диаметром 5.5 мм.
Сориентируйте кронштейн крепления печатающей платформы так, чтобы вы смотрели на нижнюю сторону.

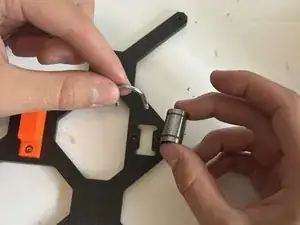

Удалите три набора U-образных болтов и подшипники Y-оси.
Шаг 9

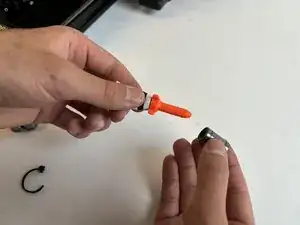

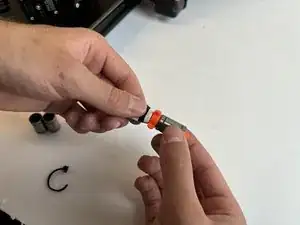

При сборке смажьте подшипники Y-оси с помощью смазочного аппликатора PRUSA.

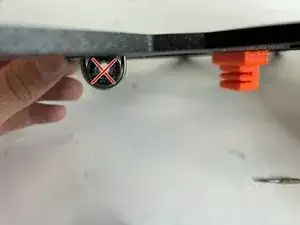

При повторной установке подшипников Y-оси шарики внутри подшипников должны образовать диагональное "X", а не вертикальное "+".
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке. Используйте Шаг 9 в качестве справочного.
Перевод руководства с ifixit.com
