Замена демпфера шагового двигателя FLSUN QQ
Если демпфер шагового двигателя изношен или повреждён, это может вызвать смещение шагающего мотора и пробуксовку ремня. Пробуксовка ремня может привести к сдвигам слоёв и другим проблемам при печати. Следуйте этому руководству, чтобы заменить повреждённый демпфер.
Шаг 1

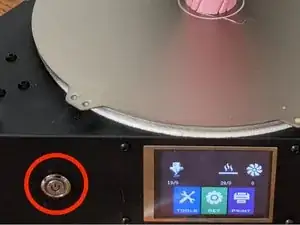

выключите питание
отключите от сети
Шаг 2

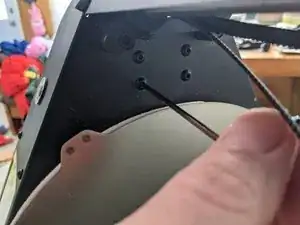

используйте шестигранный ключ 2,5 мм, чтобы вынуть 6 винтов из основания принтера
сохраните винты для дальнейшей сборки
Шаг 3

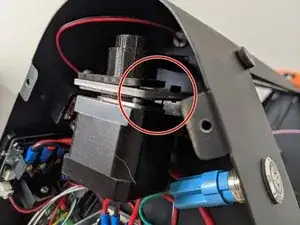

визуально осмотрите все демпферы на наличие повреждений
наиболее вероятно повреждение резиновой части
Шаг 4
открутите ручной винт, натягивающий ремень
сохраните ручной винт для дальнейшей сборки
Шаг 5

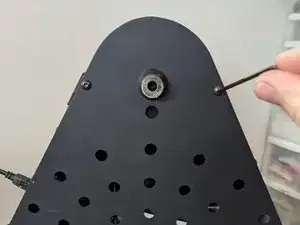

используйте шестигранный ключ 2 мм, чтобы снять крышку ремня
снимите ремень со ступенчатого мотора

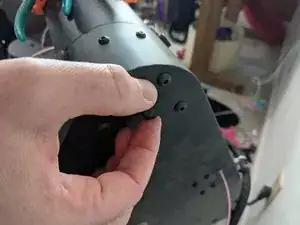

используйте шестигранный ключ 2,5 мм, чтобы снять кронштейн шагового двигателя с верхней стороны
Шаг 6
измерьте положение зубчатого шкива, чтобы вы могли вернуть его на место позже

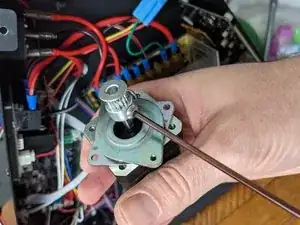

используйте шестигранный ключ 2,5 мм, чтобы ослабить установочные винты
снимите зубчатый шкив с вала шагового двигателя
Шаг 7

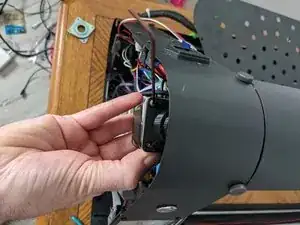

используйте шестигранный ключ, чтобы вынуть последний винт из крепления шагового двигателя
Шаг 8

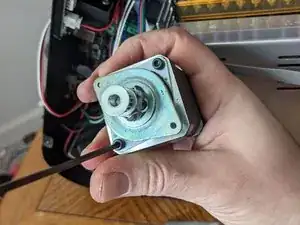

используйте шестигранный ключ, чтобы вынуть 2 винта, удерживающих демпфер на шаговом двигателе
используйте крестовую отвертку Phillips #1, чтобы установить новый демпфер
в качестве альтернативы можно использовать шестигранный ключ для установки нового демпфера старыми винтами
Шаг 9
повторно закрепите зубчатый шкив
повторно прикрепите крепление/кронштейн шагового двигателя к демпферу
помните винты, которые вы сохранили при снятии кронштейна мотора?
прикрепите кронштейн шагового двигателя винтами из предыдущего шага
установите шкив / натяжитель на верхнюю часть рамы с помощью ручного винта
повторно натяните ремень
в конце снова установите крышку ремня
Некоторые люди предполагают, что эта крышка ремня не обязательна. Возможно, вы сможете собрать конструкцию, оставив один винт от замены демпфера для закрепления демпфера на кронштейне.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. Если у вас не останется винтов, вы победили!
Перевод руководства с ifixit.com
