01 | Сборка рамы XY
Шаг 1

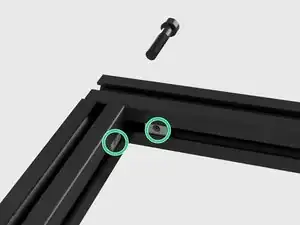

Винт M8 x 40 для каждого угла. Установите T-образные гайки перед винтами M8 и сейчас не затягивайте их. Просто, чтобы сохранить форму рамы.
Металлические угловые скобки L для сборки оси Z также должны быть установлены перед винтами M8.

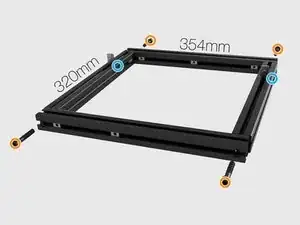

На алюминиевых экструзиях длиной 320 мм есть отверстия M8 для сборки оси Z, которые должны находиться сзади рамы XY. Более крупное отверстие должно быть направлено вниз.
Установите по две T-образные гайки для каждого угла, чтобы закрепить угловые скобки на следующем шаге.
Не забудьте установить T-образные гайки для держателя мотора Y сзади и кронштейна ЖК-дисплея спереди.
Шаг 2
Одна металлическая угловая скобка L для каждого угла.
Два винта с шестигранной головкой M6x12 для каждой металлической угловой скобки L.

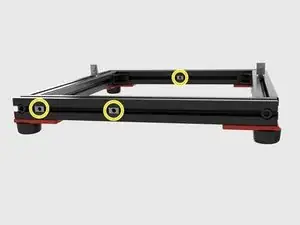

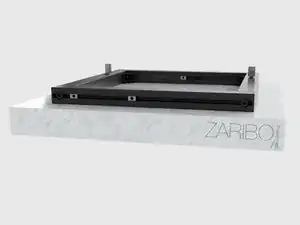

Пожалуйста, выровняйте экструзии на ровной поверхности, такой как стекло или мрамор, а затем затяните винты M8 на углах и внутри угловых скобок L.
Вставка T-образной гайки для каждого нижнего угла.

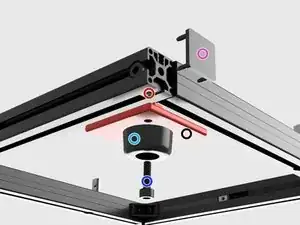

Напечатанные угловые скобки L Zaribo.
Резиновая ножка Misumi для каждого угла.
Винт с шестигранной головкой M6x20.
Крышка края алюминиевой экструзии Misumi 3030.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
