Замена печатающей головки HP Officejet Pro 8625
Печатающая головка удерживает чернильные картриджи и отвечает за движение, необходимое для печати документов на бумаге. Если появляются сообщения об ошибке, указывающие на отсутствие или неисправность печатающей головки, замените её с помощью данного руководства. Для всех винтов в этом руководстве понадобится отвёртка Torx T9.
Шаг 1

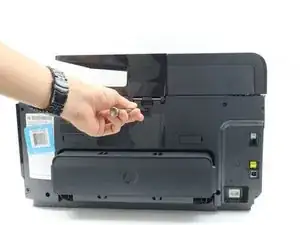

Открутите два винта T9 длиной 11,6 мм с правой стороны задней панели принтера.
Шаг 2

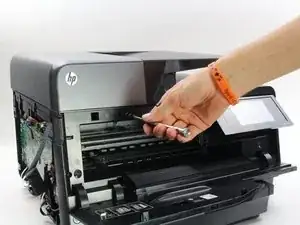

Опустите переднюю панель, чтобы открыть винты спереди.
Открутите один винт T9 длиной 11,6 мм с левой стороны передней панели.
Шаг 3
Снимите боковую панель, нажав вниз и назад.
Этот шаг может быть проще, если положить принтер на бок левой боковой панелью вверх.
Шаг 4

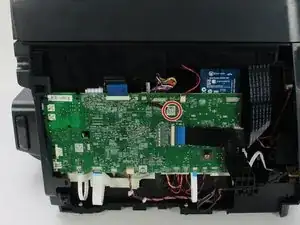

Открутите один винт T9 длиной 5,3 мм.
Шаг 5

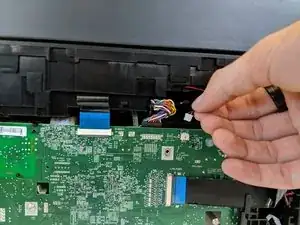

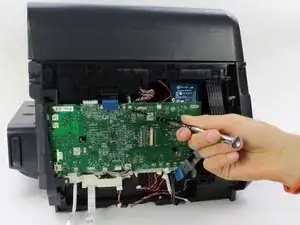

Отключите четыре разъёма сверху материнской платы.
Шаг 6

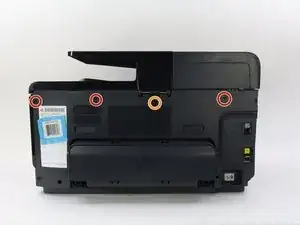

Открутите три винта T9 длиной 11,6 мм сверху сзади принтера.
Открутите один винт T9 длиной 12,1 мм сверху сзади принтера.
Шаг 7

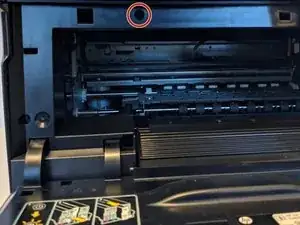

Открутите винт T9 длиной 11,6 мм в верхнем левом углу передней панели принтера.
Шаг 8

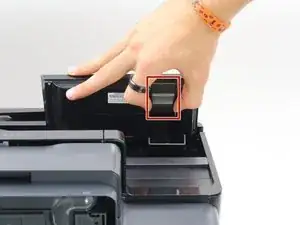

Отключите дисплей, потянув вниз пластиковый шарнир.
Плавно увеличивайте усилие на шарнир; не бойтесь повредить шарнир или дисплей.
Шаг 9

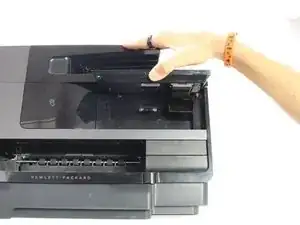

Поднимите дисплей максимально вверх, чтобы открыть заднюю часть.
Отключите разъём, зажав его боковые стороны и потянув от принтера.
Отключите разъём, потянув одновременно от дисплея и к принтеру.
Шаг 10

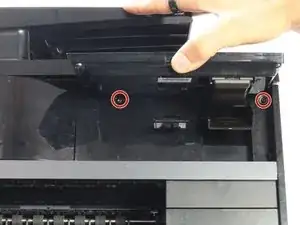

Открутите два винта T9 длиной 11,6 мм, расположенные под дисплеем.
Шаг 11

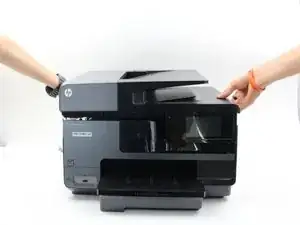

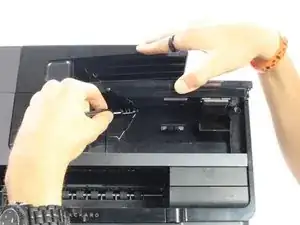

Снимите верхнюю крышку принтера, подняв её с обеих сторон.
Шаг 12

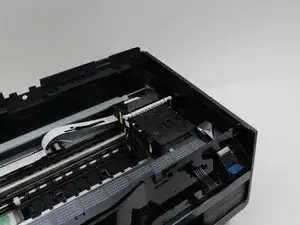

Найдите печатающую головку с правой стороны принтера.

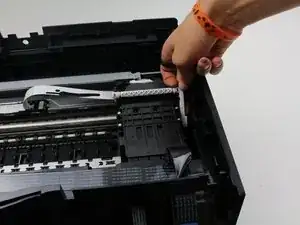

Поднимите белую защёлку на правой стороне печатающей головки, слегка надавив на корпус принтера.

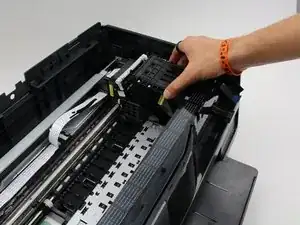

Извлеките печатающую головку, подняв её из направляющих.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
