Замена гнезда Keystone RJ-45 Cat5e

Компьютеры

Используйте это руководство, чтобы заменить неисправное гнездо Keystone RJ-45 Cat5e или установить новое на кабель Ethernet Cat5e.

Гнездо Keystone RJ-45 Cat5e используется для соединения двух разных сетевых кабелей Ethernet и расширения покрытия локальной сети на большие расстояния. Гнезда Keystone RJ-45 Cat5e фактически выполняют роль гнездовой части для подключения сетевых кабелей. Неисправные гнезда Keystone RJ-45 Cat5e вызывают нестабильную проводную сеть. В некоторых случаях обрыв проводников внутри гнезда Keystone RJ-45 Cat5e приводит к полному отказу проводного соединения.

Это руководство не требует специальных навыков для выполнения. Перед заменой или установкой гнезда Keystone RJ-45 Cat5e обязательно отключите кабель Ethernet Cat5e от всех источников питания.

Прежде чем использовать это руководство, постарайтесь убедиться, что проблема действительно в гнезде Keystone RJ-45 Cat5e, поскольку неисправности могут находиться также в самом кабеле Ethernet или его разъемах. Если у вас возникают проблемы с кабелем Ethernet Cat5e, вы можете поискать решения здесь или рассмотреть варианты замены.

Шаг 1

Перед продолжением отключите кабель Ethernet Cat5e от любых источников питания.

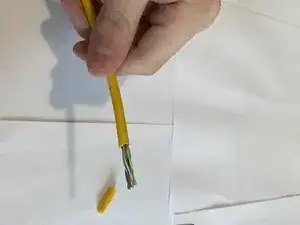

С помощью универсальных ножниц выполните циркулярный разрез вокруг оболочки кабеля Ethernet Cat5e, пока она не отделится от остальной части кабеля.

Сдвиньте отсоединённую оболочку с кабеля Ethernet.

Обрежьте примерно на 1–2 дюйма от края кабеля Ethernet Cat5e.

Шаг 2

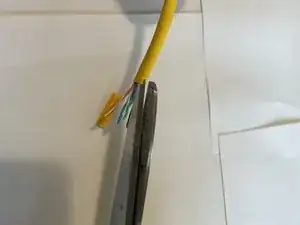

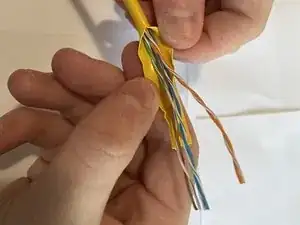

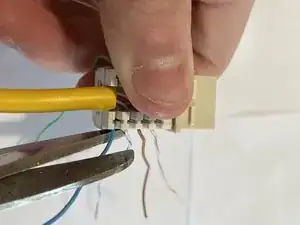

С помощью универсальных ножниц сделайте небольшое надрезное отверстие на краю оставшейся оболочки кабеля Ethernet.

Избегайте повреждения внутренних проводников в процессе.

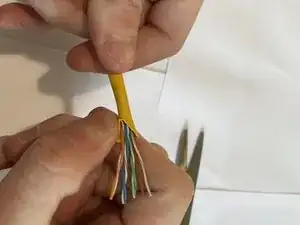

С двух сторон надреза оттяните оболочку на 3–4 дюйма дальше по кабелю, чтобы обнажить проводники.

После того как оболочка будет оттянута, обрежьте оставшуюся часть снятой оболочки универсальными ножницами.

Шаг 3

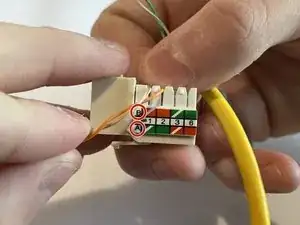

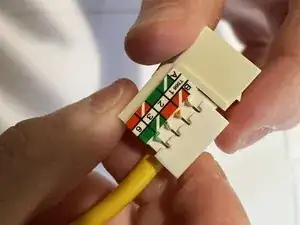

Поверните гнездо RJ-45 Keystone на бок и изучите нанесённую цветовую маркировку.

Совместите каждую пару проводов с соответствующей цветовой маркировкой на гнезде RJ-45 Keystone.

В кабеле Cat5e четыре пар-тwиста проводов. Две пары соответствуют схемe цветовой маркировки с одной стороны гнезда RJ-45 Keystone, а две другие пары — схеме на противоположной стороне гнезда.

Шаг 4

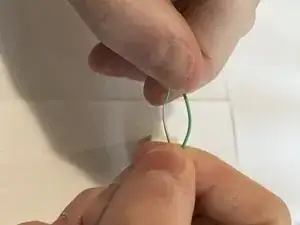

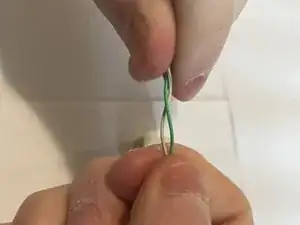

Осторожно распустите каждую пару проводов, чтобы получить восемь отдельных проводников.

Держите разделённые проводники вместе по цветам. Например, держите однотонный зелёный провод рядом с зелёно-полосатым и т.д.

Шаг 5

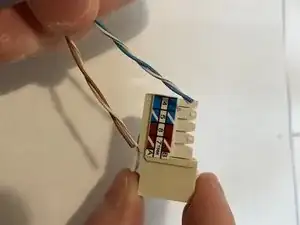

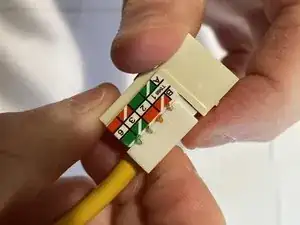

В соответствии с выбранной схемой подключения направьте каждый отдельный провод в соответствующий слот гнезда RJ-45 Keystone.

Существуют две разные схемы разводки. На гнезде RJ-45 Keystone они обозначены как схема A и схема B. Убедитесь, что на обоих концах кабеля Cat5e используется одна и та же схема. Если схема на другом конце неизвестна, используйте схему B — она является наиболее распространённой.

Проводники с полосами вставляют в цветовые блоки, отмеченные диагональной белой линией через цветовую маркировку.

Шаг 6

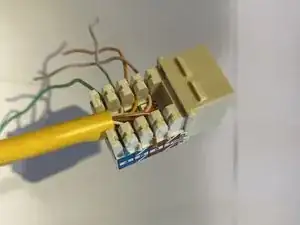

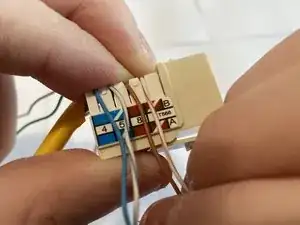

Вставьте оставшиеся четыре проводника в обозначенные слоты на другой стороне гнезда Keystone RJ-45 Cat5e.

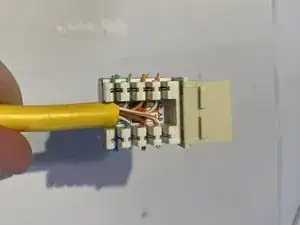

Убедитесь, что все восемь проводников выровнены в соответствии с одной и той же схемой разводки по обе стороны гнезда RJ-45 Keystone.

Шаг 7

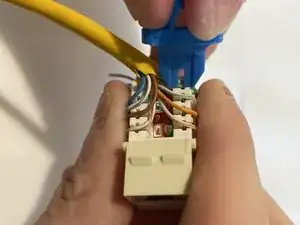

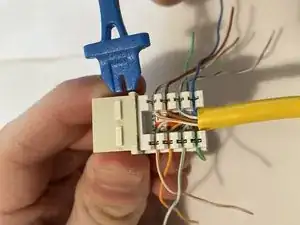

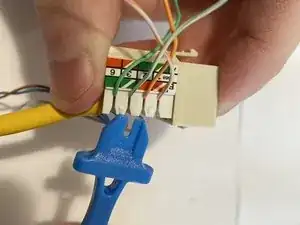

С помощью инструмента для пробивки (punch down) вдавите каждый провод глубоко в основание соответствующих слотов гнезда RJ-45 Keystone.

При использовании металлического инструмента для пробивки располагайте длинную кромку инструмента с наружной стороны гнезда RJ-45 Keystone. Эта часть металлического инструмента служит режущей функцией и автоматически удаляет излишки проводов.

Шаг 8

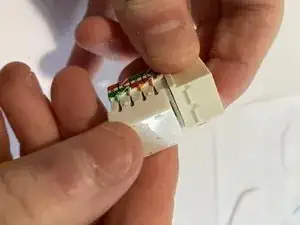

После размещения каждого провода в правильных слотах используйте инструмент для пробивки ещё раз, чтобы убедиться, что каждый провод надёжно зафиксирован в гнезде RJ-45 Keystone.
