Плата кнопки питания Acer AL1714

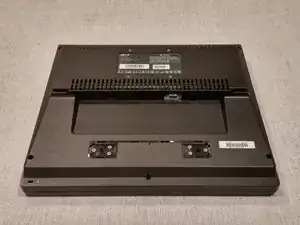

Переверните монитор лицевой стороной вниз.

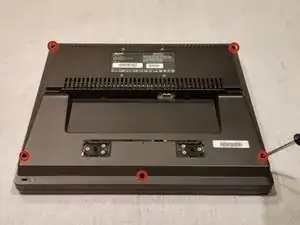

Открутите 5 винтов, фиксирующих заднюю крышку.

(Возможно, потребуется перевернуть монитор и слегка встряхнуть, чтобы винты открутились полностью)

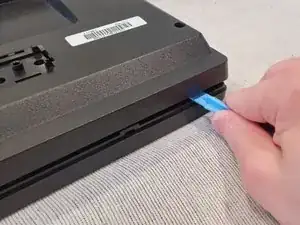

Возьмите монтажную лопатку или металлическую линейку и вставьте ее в рамку экрана.

Надавите и сдвиньте вниз.

Повторите то же с правой стороны.

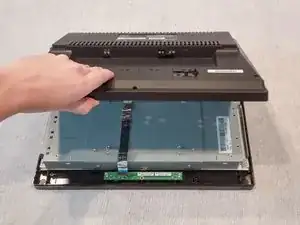

Как только сторона рамки, обращенная к вам, отстегнется, подденьте и снимите заднюю крышку.

Снимите плоский гибкий кабель с платы питания под металлической крышкой.

Оттяните кабель и отведите его в сторону.

(Кабель может быть приклеен)

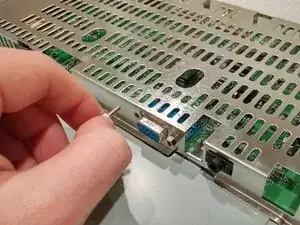

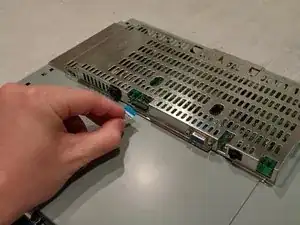

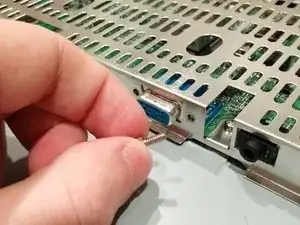

Открутите фиксаторы кабеля для VGA-порта.

(Если они слишком тугие, используйте плоскогубцы с длинным носом)

Поверните монитор.

Открутите 1 винт, удерживающий крышку гибкого силового кабеля.

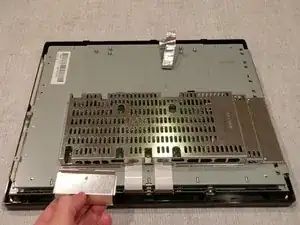

Поднимите и снимите крышку гибкого силового кабеля.

(Осторожно: край может быть острым)

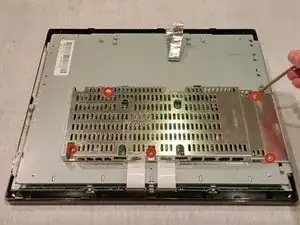

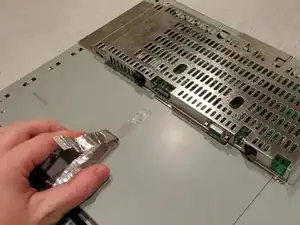

Открутите 5 винтов, удерживающих металлическую рамку.

Поверните монитор.

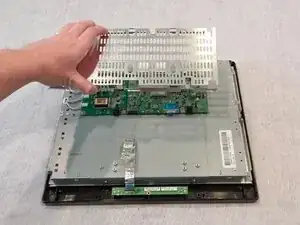

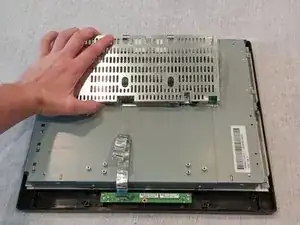

Слегка приподнимите заднюю часть металлической рамки.

Тяните рамку на себя.

(Будьте осторожны, чтобы освободить крышку VGA-порта и вход питания)

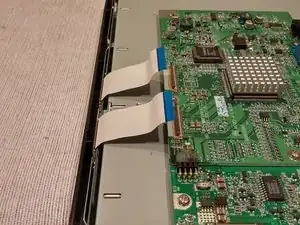

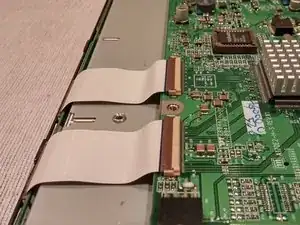

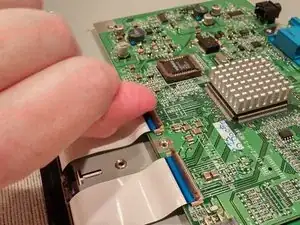

Поднимите язычки держателей плоских гибких кабелей, чтобы освободить кабели.

Поднимите плоские гибкие кабели и отогните их в сторону рабочей зоны.

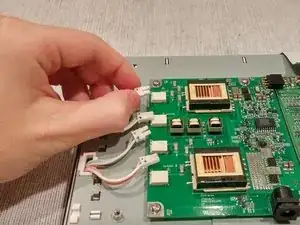

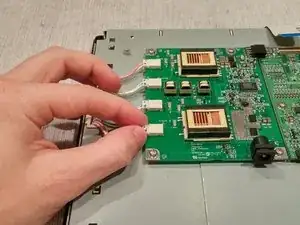

Отключите 4 провода подсветки от их разъемов на плате питания.

(Из-за их размеров лучший способ отключить провода подсветки — медленно покачивать их, пока они не выйдут из разъема)

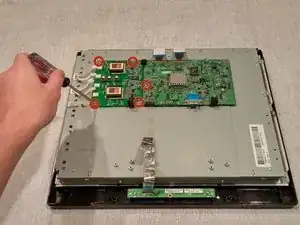

Открутите 5 винтов, удерживающих плату питания и плату дисплея.

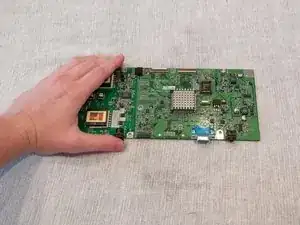

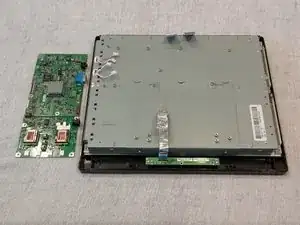

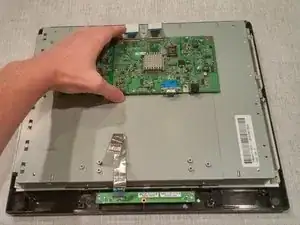

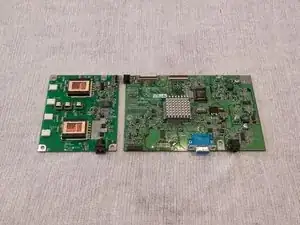

Поднимите и снимите объединённые плату питания и плату дисплея.

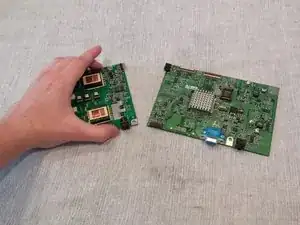

Аккуратно разъедините плату питания и плату дисплея в месте их соединения разъема.

(Этот шаг не обязателен для снятия и установки платы кнопки питания)

(Это предосторожность, чтобы не согнуть и не сломать соединительный разъем между платами)

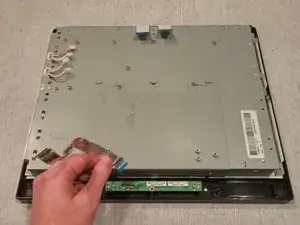

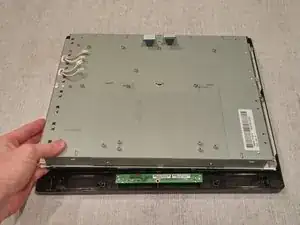

Снимите плоский гибкий кабель с платы кнопки питания.

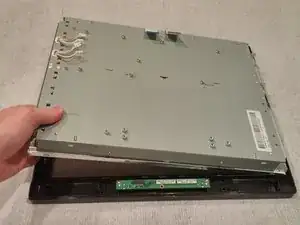

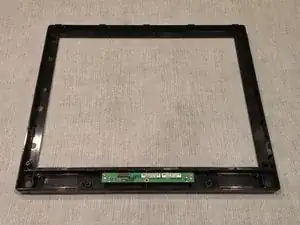

Схватите, поднимите и снимите LCD-модуль с передней панели.

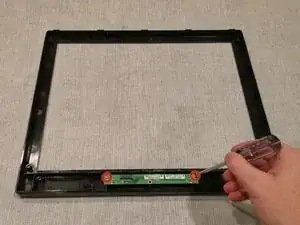

Открутите 2 винта, удерживающих плату кнопки питания.

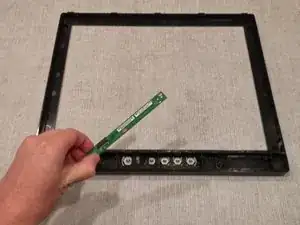

Поднимите и снимите плату кнопки питания.
