Замена платы EBB Can на Vivedino Troodon с Klipper

Компьютеры

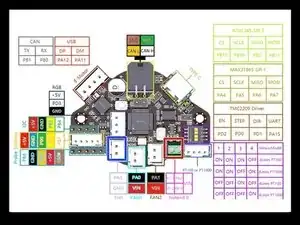

Этот гид не является универсальным для плат EBB. Он предназначен для клиентов Tiny Machines 3D, которые получили Vivedino Troodon с инструментальной головкой CANbus!

Шаг 1

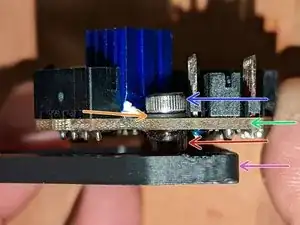

Крепление платы инструмента установлено на Turbiner, перед креплением платы EBB к монтажу EBB36 PCB.

M3x8 SHCS

Прозрачная нейлоновая шайба

EBB36 PCB

M3 Spacer

Монтажная плата EBB

Шаг 2

Разъем Molex Microfit 3.0 2x2.

Если ваша система работала / вы меняете плату инструмента, этот кабель не требует модификаций.

Коричневый провод - Земля

Зеленый провод - Vcc

Белый провод - CAN H

Желтый провод - CAN L

Шаг 3

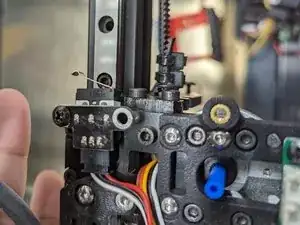

Убедитесь, что кабель датчика подключен к датчику LDO Runout.

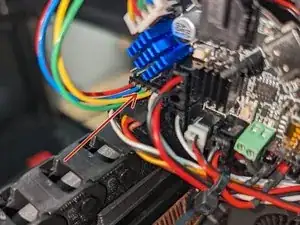

Подключите кабель отслеживания от датчика отслеживания к порту на плате EBB.

Шаг 4

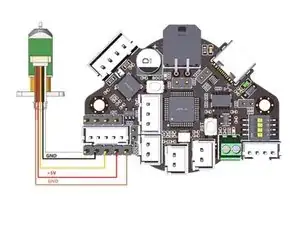

Подключите 5-контактный разъем BL Touch.

Шаг 5

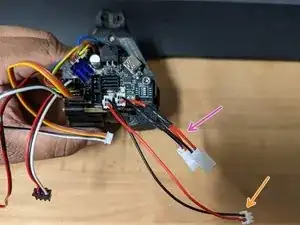

Вентилятор Hotend - вентилятор радиатора и вентилятор мотора экструзии подключаются к плате разветвителя вентилятора.

Вентилятор охлаждения части - оба вентилятора подключаются к Y-разветвителю.

Шаг 6

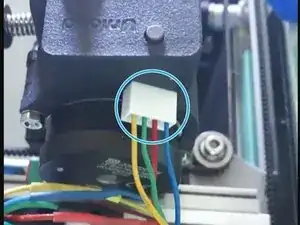

Кабель концевого переключателя на 4 контакта.

Разъем имеет открытый порт, чтобы предотвратить неправильное подключение. Открытый порт обозначен символом /.

Игнорирование этого и подключение неправильно приведет к повреждению вашего 3D-принтера!

5v

Земля

Сигнальный провод будет желтым ИЛИ белым, варьируется и не важен.

Шаг 7

Ослабьте оба винтовых зажима полностью, затем вставляйте один провод за раз, полностью зат

Перевод руководства с ifixit.com
