Как очистить редуктор UP! Plus 2

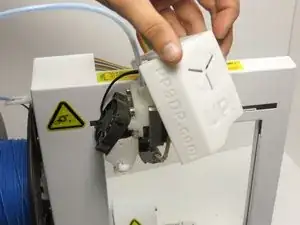

Снимите напечатанный на 3D принтере пластиковый кожух, потянув вверх и влево. Защёлки сзади должны выйти, однако это может быть непросто, так как 3D-печатные соединения не всегда плотно фиксируются.

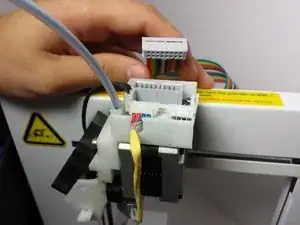

Отключите широкий цветной ленточный кабель на верхней части принтера, слегка покачивая его в стороны и потянув вверх для отсоединения.

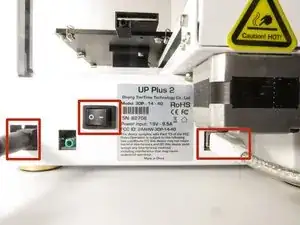

Подготовьте принтер к работе как обычно: подключите USB-кабель к задней части принтера и к компьютеру, затем включите устройство.

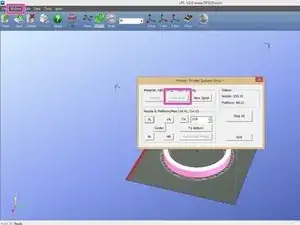

После подключения запустите поставляемое программное обеспечение up, нажмите 3D print вверху и выберите Maintenance. В новом окне обслуживания нажмите withdraw.

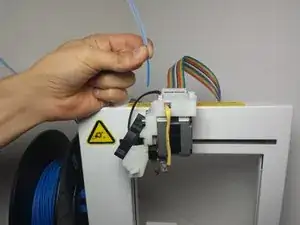

Подождите, пока принтер не подаст звуковой сигнал, указывающий на полное втягивание пластика, прежде чем удалять оставшийся конец из узла экструдера.

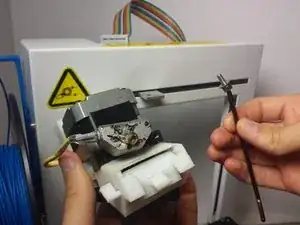

Открутите шестигранный винт 3 мм на нижней стороне сразу за нагревателем сопла, который удерживает весь узел экструдера на месте.

Будьте осторожны при отворачивании, так как могут легко выпасть две маленькие плоские шайбы. Помните, что отворачивание этого винта может привести к тому, что весь узел экструдера отделится от корпуса принтера.

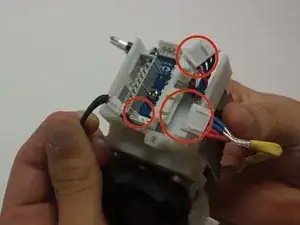

Отключите трёх- и четырёхконтактные разъёмы на верхней части узла экструдера, аккуратно покачивая разъёмы в стороны до ослабления и вытянув их.

Эти разъёмы предназначены для фиксации на месте, поэтому их может быть трудно снять.

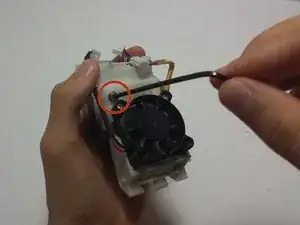

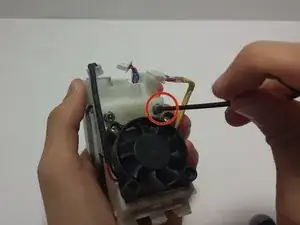

При помощи шестигранного ключа 2,5 мм открутите два маленьких шестигранных винта, расположенных сразу над верхними левым и правым углами вентилятора.

Вам не нужно снимать сам вентилятор или отсоединять его разъём.

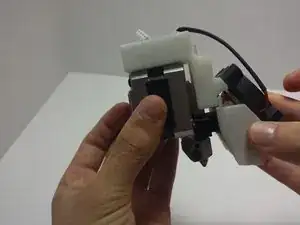

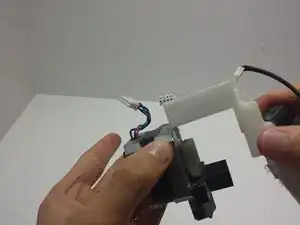

После снятия двух винтов весь пластиковый корпус с вентилятором и платой разъёмов должен сдвинуться с шагового двигателя; потяните пластиковую сборку на себя.

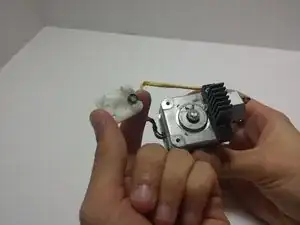

Снимите небольшой белый пластиковый редуктор в основании шагового двигателя.

Проверьте наличие стёртых зубьев шестерён или признаков чрезмерного износа.

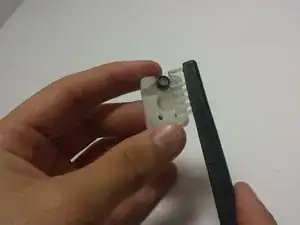

Очистите шестерню шагового двигателя щёткой с жёсткой тонкой щетиной и убедитесь, что все остатки пластика и пыль удалены.

При необходимости используйте ватные палочки, смоченные в спирте (чем выше процент, тем лучше), чтобы протереть оставшиеся частицы.

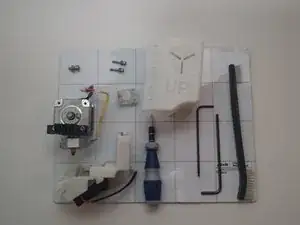

На этой фотографии показаны все инструменты и детали, используемые в руководстве.

Установите редуктор в том же положении, что и до этого шага.

Редуктор должен издать слышимый «щёлчок» при установке на место.

Повторите шаги в обратном порядке для сборки модуля.
