Снятие хотенда Vivedino Raptor 2

Убедитесь, что все кабели питания вашего 3D-принтера отключены, включая сетевые вилки (переменный ток) и/или USB-кабели.

Снимите узел печатающей головки и перенесите в хорошо освещённое чистое место.

Сохраните все детали и крепёж для обратной сборки!

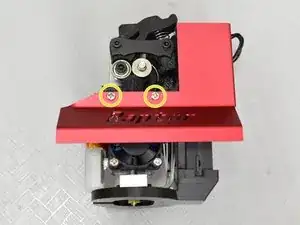

Используйте отвертку Phillips #1 и снимите табличку с именем.

НЕ снимайте винты вентилятора хотенда.

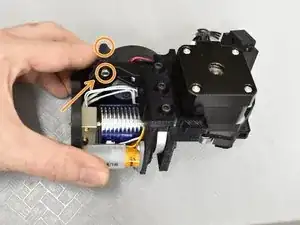

Используя отвертку Phillips #1 и шестигранник M2.5, снимите винты, фиксирующие вентилятор охладителя детали.

Для винта с головкой под шестигранник переходите к следующему шагу.

Удерживая гайку пассатижами с тонким носом, выньте винт с шестигранной головкой и гайку.

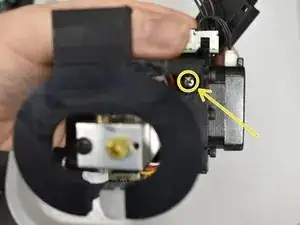

Последний винт, удерживающий воздуховод охладителя детали, доступен снизу. Используйте отвертку Phillips #1.

Отключите кабель вентилятора охладителя детали.

Отключите кабель вентилятора хотенда.

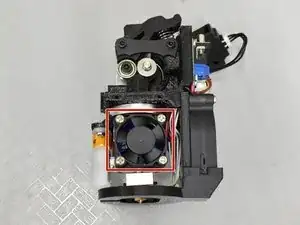

Снимите вентилятор хотенда вместе с держателем. Возьмите вентилятор большим и указательным пальцами и отведите его на 180 градусов от отверстия.

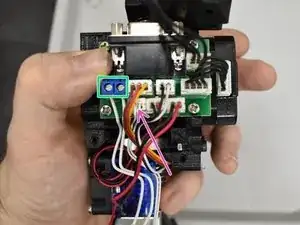

Используя маленькую плоскую отвёртку, ослабьте клеммник Phoenix для снятия проводов нагревателя.

Отключите термистор.

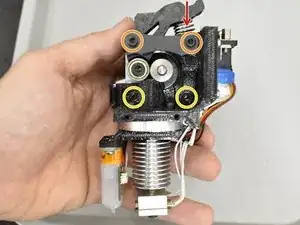

Снимите нижние 2 винта мотора.

Снимите 2 верхних винта мотора. Они также удерживают рычаг, который находится под пружинным натяжением.

Сожмите рычаг вниз при снятии или установке верхних 2 винтов, чтобы помочь совмещению отверстий.

Ослабьте 4 винта с шестигранной головкой M2.5 до тех пор, пока подкова не станет подвижной.

Снимите подкову.

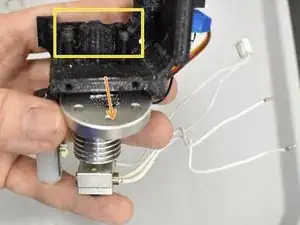

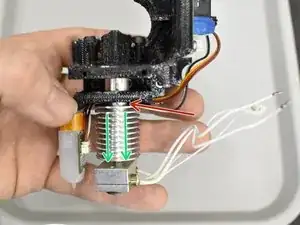

Теперь хотенд можно вынуть, потянув его вниз и наружу из печатного корпуса.

Если он застрял, аккуратно подденьте между верхним ребром и печатным креплением плоской отверткой.

Сейчас можно отремонтировать или заменить хотенд.

Важное напоминание: если вы меняете какие-либо компоненты, обратите внимание на длину нескольких элементов...

Выступ PTFE-трубки над верхом.

Длина хотенда. Любое изменение здесь повлияет на смещение Probe Z Offset и может вызвать проблемы, если будет слишком длинным или слишком коротким.
