Acer AL1714 Power Supply Board

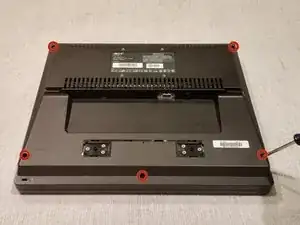

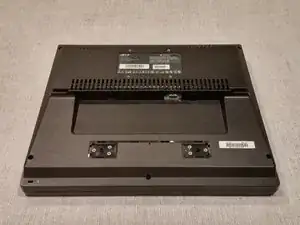

Положите монитор лицевой стороной вниз.

Отвинтите 5 винтов, удерживающих заднюю крышку.

(Возможно потребуется перевернуть монитор и слегка потрясти, чтобы винты полностью вышли после откручивания)

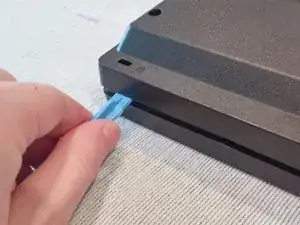

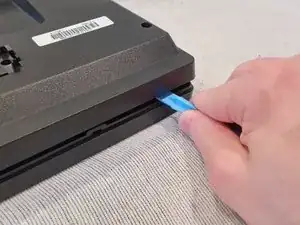

Возьмите лопатку или металлическую линейку и вставьте её в рамку корпуса.

Надавите и отожмите вниз.

Повторите с правой стороны.

Когда сторона рамки, обращённая к вам, отойдёт, подденьте и снимите заднюю крышку.

Отсоедините гибкий плоский кабель от платы питания под металлической крышкой.

Отведите провод назад и уберите в сторону.

(Он может быть приклеен)

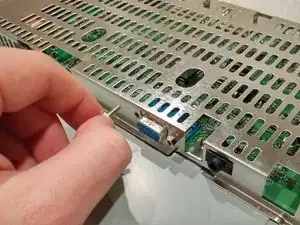

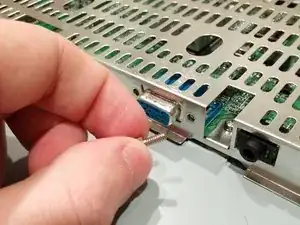

Отвинтите крепления провода для VGA-порта.

(При слишком плотном креплении используйте плоскогубцы с тонкими губками)

Поверните монитор.

Отвинтите 1 винт, удерживающий крышку с плоским силовым кабелем.

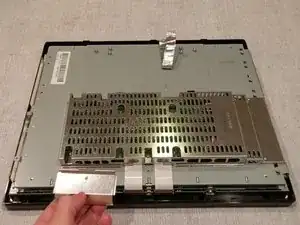

Поднимите и снимите крышку плоского силового кабеля.

(Осторожно: край может быть острым)

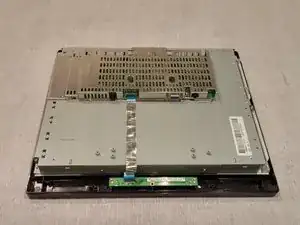

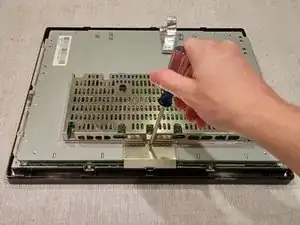

Отвинтите 5 винтов, удерживающих металлическую клетку.

Поверните монитор.

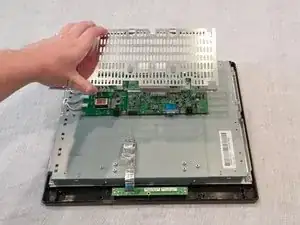

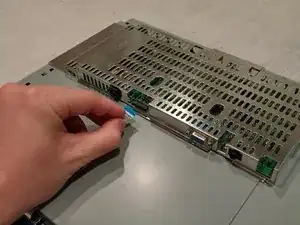

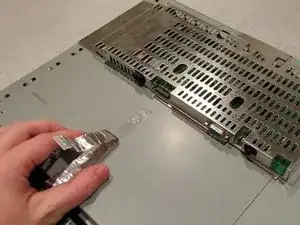

Немного приподнимите заднюю часть металлической клетки.

Тяните клетку на себя.

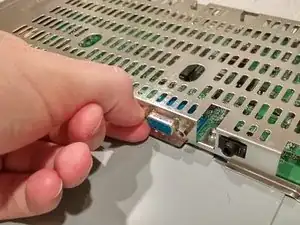

(Будьте осторожны, чтобы освободить крышку VGA-порта и вход питания)

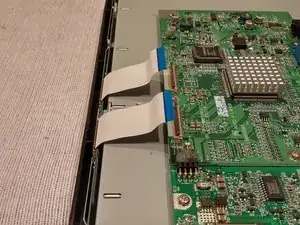

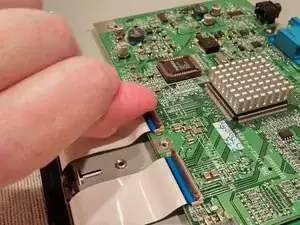

Поднимите защёлки держателя гибких плоских кабелей, чтобы освободить провода.

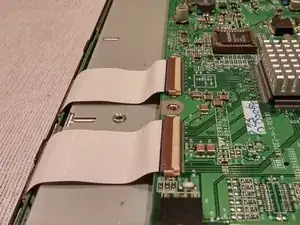

Поднимите гибкие плоские кабели и отогните их из рабочей области.

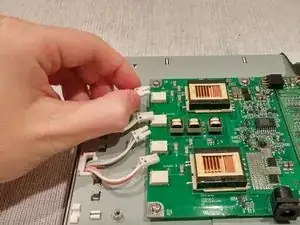

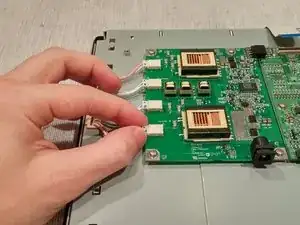

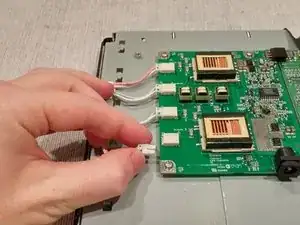

Отсоедините 4 провода подсветки от их разъёмов на плате питания.

(Учитывая их размер, лучший способ — аккуратно покачивать и одновременно вытягивать провода)

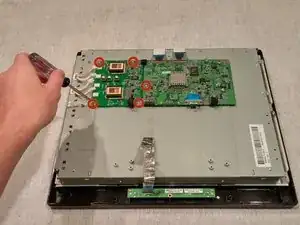

Отвинтите 5 винтов, удерживающих соединённые платы питания и видеовывода.

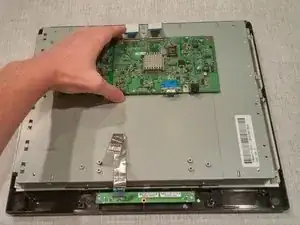

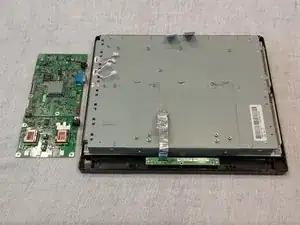

Поднимите и снимите соединённые платы питания и видеовывода.

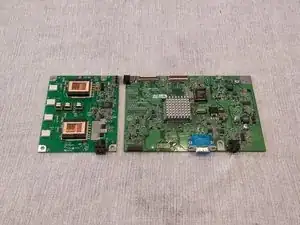

Осторожно разъедините платы питания и видеовывода в месте их соединения.

Замените плату питания на новую.
