Замена разъёма RJ45 на кабеле Ethernet

Сначала определим, какая часть инструмента выполняет какие функции.

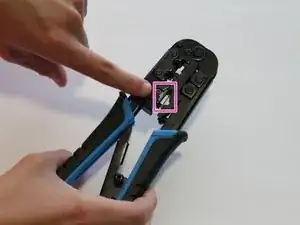

Одна сторона инструмента предназначена для снятия изоляции с проводов. Это видно по двум лезвиям, по одному с каждой стороны, как показано на первой фотографии.

Другая сторона используется для обрезки проводов. Это видно по тому, что с одной стороны есть лезвие, а другая плоская, как видно на второй фотографии.

Если вы используете слегка отличающийся инструмент, его использование всё равно будет очень похоже на показанное в этом руководстве.

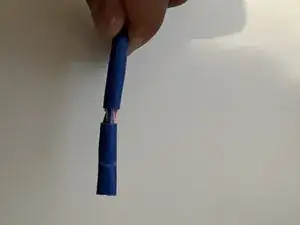

Поместите провод поперёк лезвия кусачек для проводов.

Сожмите ручки инструмента, пока провод не будет перерезан.

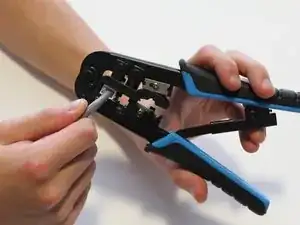

Вставьте примерно четверть дюйма кабеля в часть инструмента для снятия изоляции.

Сожмите ручки инструмента до щелчка, затем отпустите.

Стяните снятую изоляцию с кабеля пальцами.

Если у ваших кусачек нет отдельной стороны для снятия изоляции, вы можете использовать часть для обрезки, но не сжимать ручки полностью, чтобы она только прорезала наружную оболочку кабеля.

После выполнения этого шага кабель должен выглядеть примерно как на третьей фотографии этого шага.

Если у вас экранированный кабель выше категории Cat.5e, возможно, стоит следовать этому руководству для снятия изоляции.

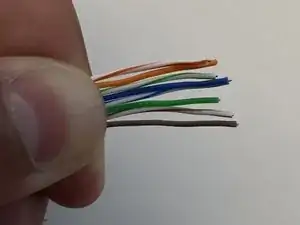

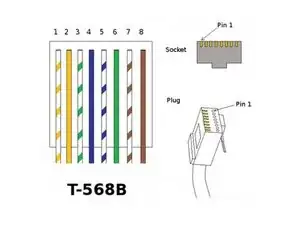

Расположите провода в порядке, показанном на диаграмме.

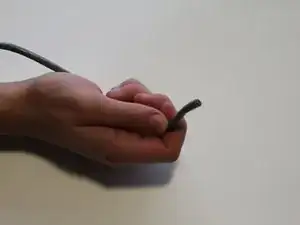

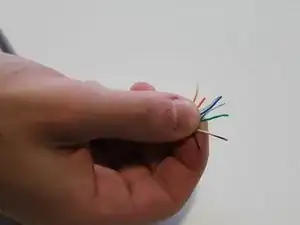

Сожмите провода пальцами примерно в том месте, чтобы они держали порядок.

Именно в таком порядке провода будут вставлены в разъём.

Если у вас кабель S/FTP, скорее всего, у вас не будет полосатых белых/цветных проводов. В этом случае провода будут полностью белыми, и ориентироваться нужно по цвету их партнёра в скрутке.

Вставьте провода в кусачки.

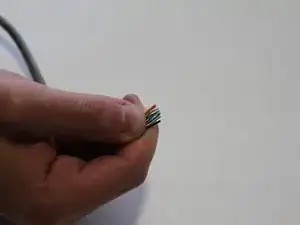

Обрежьте все провода на конце так, чтобы они были одинаковой длины и ровно выровнены.

Продолжайте сжимать провода даже после обрезки, чтобы обеспечить сохранение правильного порядка.

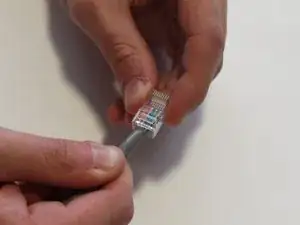

Плотно удерживая провода в порядке, показанном на предыдущем шаге, вставьте их в новый разъём RJ45, клипсой разъёма вниз, а оранжево/белый провод слева.

Запихните провода до упора в разъём, убедившись, что все провода вошли в соответствующие каналы разъёма.

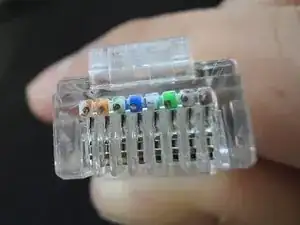

Если посмотреть сверху на разъём, вы должны увидеть концы проводов, прижатые к торцу разъёма, как показано на второй фотографии этого шага.

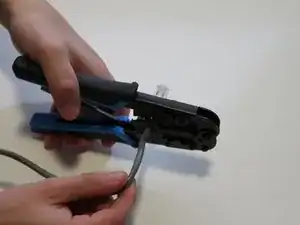

Разместите разъём RJ45 в обжимном устройстве на конце инструмента. Вставьте его до упора — он точно подойдёт в инструмент, нельзя вставить его слишком глубоко.

Сожмите ручки инструмента до щелчка и отпускания.
