Как снять наружную изоляцию с кабеля Cat.7 S/FTP PiMF
Кабели Cat.7 S/FTP PiMF — это высокопроизводительные медные кабели, используемые в локальных сетях (LAN) для обеспечения высоких скоростей передачи данных; они рассчитаны на работу на частотах до 600 МГц, что более чем вдвое превышает частотный диапазон кабелей Cat.6A. Это делает их идеальными для использования в центрах обработки данных, серверных и других приложениях с высокой пропускной способностью.
Cat.7 — это стандарт для кабелей Ethernet, определённый Международной организацией по стандартизации (ISO) и Международной электротехнической комиссией (IEC). Однако он не является стандартом TIA.
«7» в Cat.7 указывает, что кабель рассчитан на поддержку скорости передачи данных до 10 Гбит/с на максимальной длине 100 метров. «S/FTP» в Cat.7 S/FTP PiMF означает «экранированная оплёткой пара в фольге», что указывает на наличие экранирования для минимизации электромагнитных помех.
«PiMF» в Cat.7 S/FTP PiMF означает «пары в металлической фольге», то есть каждая пара проводов в кабеле обёрнута металлической фольгой для дополнительного снижения помех. Такой тип экранирования также называют индивидуальным экранированием.
Шаг 1

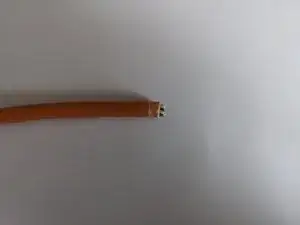

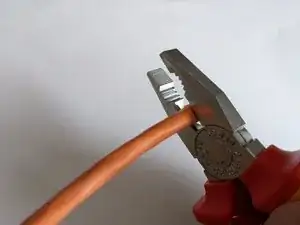

Используйте кусачки для проводов, чтобы аккуратно отрезать конец кабеля, с которого будете снимать изоляцию.
Шаг 2

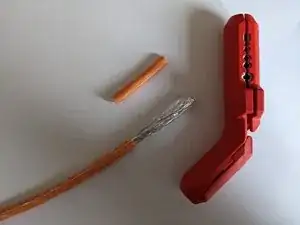

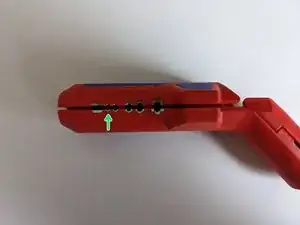

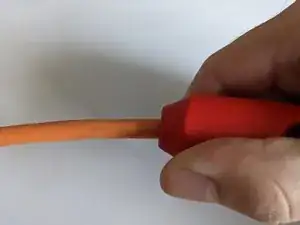

Зафиксируйте кабель инструментом для снятия изоляции коммуникационных кабелей и поверните его, чтобы надрезать наружную оболочку.
Снимите наружную оболочку.
Это зависит от того, что вы планируете делать с проводом, но обычно снятие примерно 5 см — хорошая отправная точка.
Шаг 3

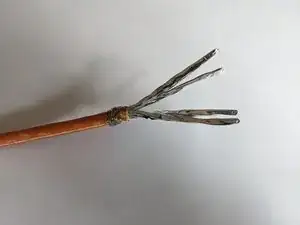

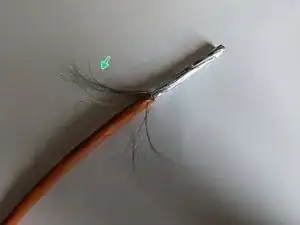

Оттяните заземляющую оплётку и оберните её вокруг первого сантиметра ещё изолированного кабеля.
Можно оставить излишек, но если вы хотите его обрезать, убедитесь, что оставите как минимум около 1 см.
Шаг 4

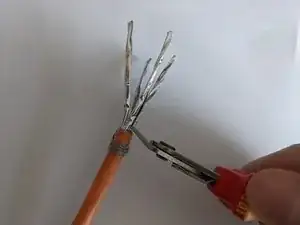

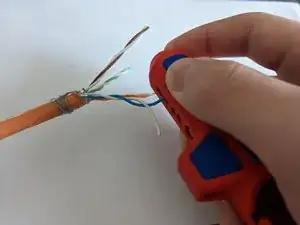

Разведите витые пары, чтобы с ними было проще работать.
Шаг 5

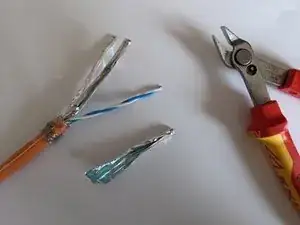

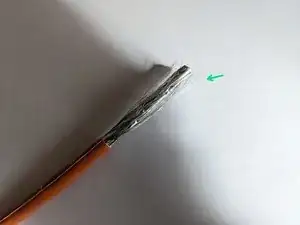

Немного разверните экранирование и надрежьте его у основания с помощью бокорезов для электроники.
Если вы собираетесь подключать этот кабель в клеммную колодку вместо Keystone или обжатия разъёма, следует удалить только минимальное количество экранирования, необходимое для правильного зажатия контакта.
Не повредите тонкую изоляцию отдельных проводов.
Сорвите экранирование.
Повторите для всех четырёх витых пар.
Шаг 6
Снятие изоляции с жилы необязательно и зависит от того, что вы собираетесь с ней делать. Например, если вы будете зажимать её в клеммной колодке LSA Plus, снимать изоляцию не нужно.

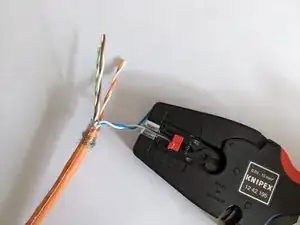

Зафиксируйте провод в выемке 0,3 мм и снимите изоляцию или используйте автоматические стрипперы.
Обычно достаточно снять около 1 см.
Заключение
Удачи в следующем проекте!
