Замена вентилятора экструзионной головки UP! Plus 2
Вентилятор экструзионной головки поддерживает сборку в прохладном состоянии и свободной от мусора для продолжения печати. Перед началом замены вам нужно будет снять пластиковую крышку. Вам понадобится шестигранный ключ и маленькая отвертка с Phillip's головкой. Будьте внимательны при снятии вентилятора, так как это тонкий пластик, который легко ломается.
Шаг 1

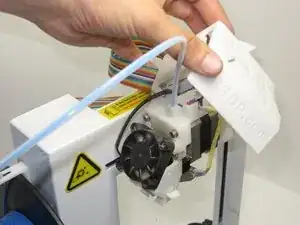

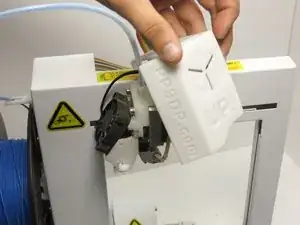

Снимите пластиковую крышку, находящуюся на экструдере рядом с вентилятором, подняв зажимы сзади. Зажимы должны легко выйти.
Шаг 2

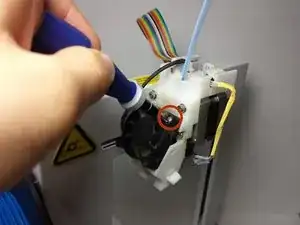

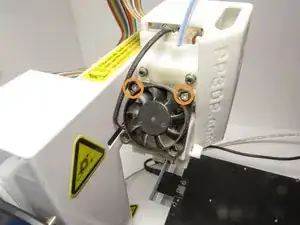

Используя отвертку Phillips #0, найдите и удалите два винта 3 мм на верхней части вентилятора, поворачивая против часовой стрелки.
Шаг 3

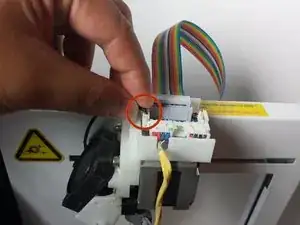

Найдите разъем вентилятора, типа JST с 2 контактами, на плате экструдера в верхней части сборки экструдерa и, крепко удерживая пластиковую часть разъема, аккуратно вытащите провод.

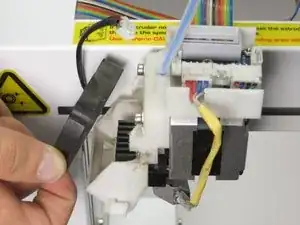

Осторожно поднимите вентилятор вверх и в сторону от модуля. Вентилятор должен легко вытянуться.
Шаг 4
Установите замену вентилятора на сборке экструдера в правильной ориентации.

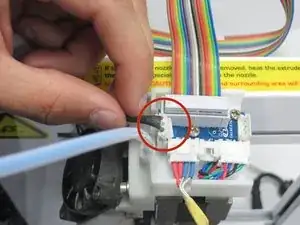

Подключите кабель, убедитесь, что у него надежное соединение.
Лопасти вентилятора должны быть направлены на горячий экструдер, как показано на картинке, а не от него.

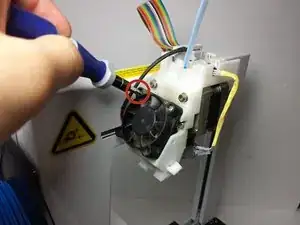

Закрепите вентилятор, закрутив верхние винты по часовой стрелке.
Завершите установку, вернув пластиковую крышку назад.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
