Acer AL1714 Video Display Board

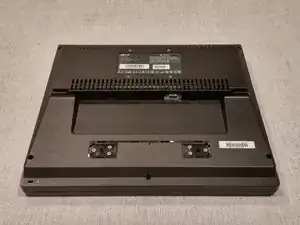

Положите монитор лицевой стороной вниз.

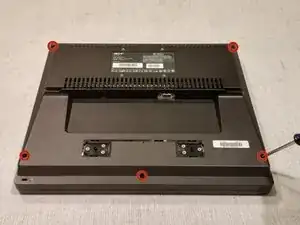

Отверните 5 винтов, удерживающих заднюю крышку.

(Возможно потребуется перевернуть монитор и слегка потрясти, чтобы винты окончательно освободились после отворачивания)

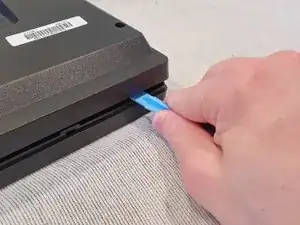

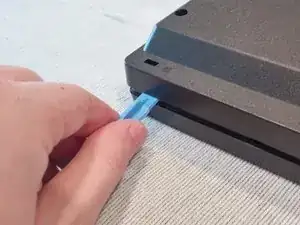

Возьмите крайный инструмент или металлическую линейку и вставьте его в рамку экрана.

Приложите давление и нажмите вниз.

Повторите то же с правой стороны.

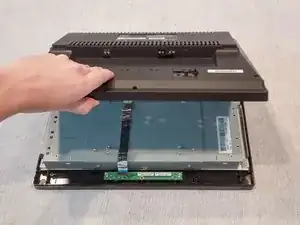

Когда сторона рамки, обращённая к вам, отщёлкнется, подденьте и снимите заднюю крышку.

Отсоедините плоский гибкий кабель от платы питания, расположенной под металлической корзиной.

Отведите провод назад и уберите в сторону.

(Он может быть закреплён на клейкой ленте)

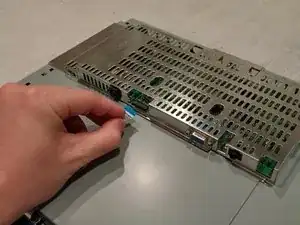

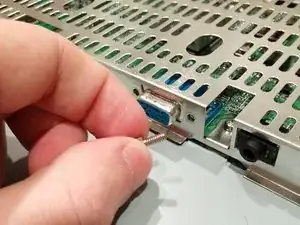

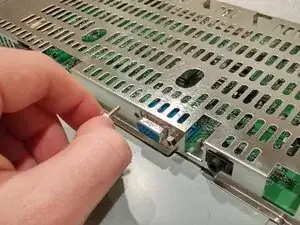

Отверните крепления кабеля для VGA-порта.

(Если они слишком тугие для снятия вручную, используйте плоскогубцы с длинными носами)

Поверните монитор.

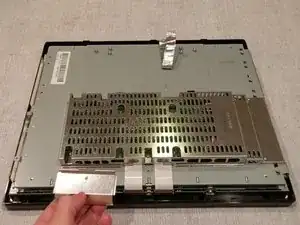

Отверните 1 винт, удерживающий крышку плоского силового кабеля.

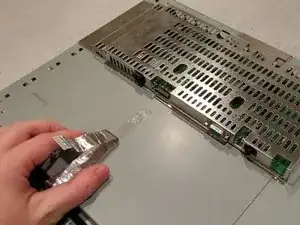

Поднимите и снимите крышку плоского силового кабеля.

(Осторожно: может быть остро)

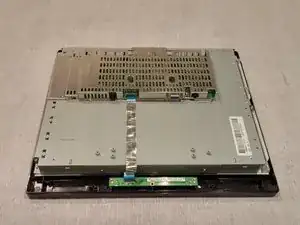

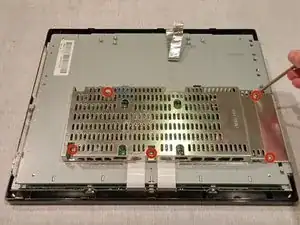

Отверните 5 винтов, удерживающих металлическую корзину.

Поверните монитор.

Немного приподнимите заднюю часть металлической корзины.

Тяните корзину на себя.

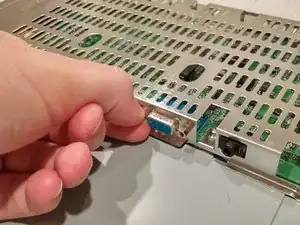

(Будьте осторожны при освобождении крышки VGA-порта и входа питания)

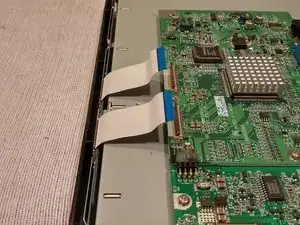

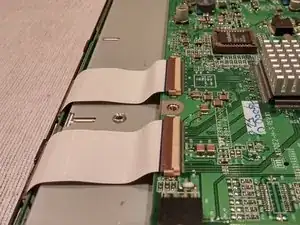

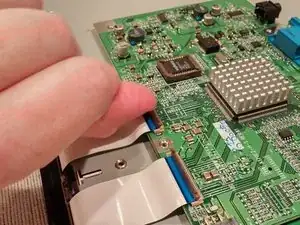

Поднимите защёлки держателя плоского гибкого кабеля, чтобы освободить кабели.

Поднимите плоские гибкие кабели и отогните их в сторону рабочей зоны.

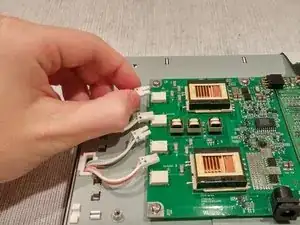

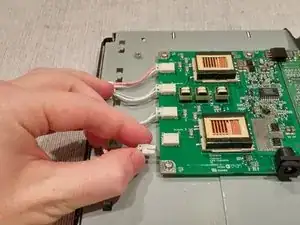

Отключите 4 провода подсветки от их разъёмов на плате питания.

(С учётом их размера, лучший способ отключить провода подсветки — медленно покачивать провода, вытаскивая их)

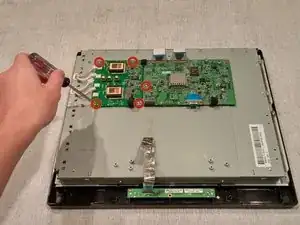

Отверните 5 винтов, удерживающих плату питания и плату видеовыхода.

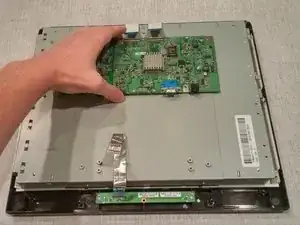

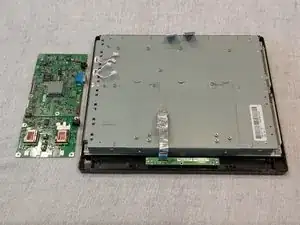

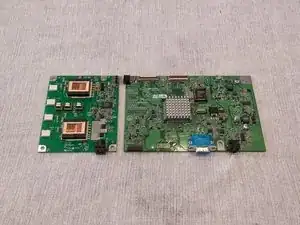

Поднимите и снимите соединённые платы.

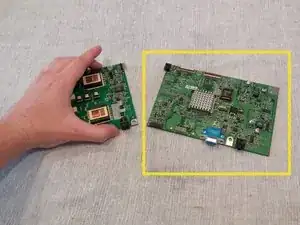

Аккуратно разделите две платы в месте их соединения.

Замените обозначенную деталь.
