Как протестировать Ethernet-кабель
Ethernet-кабели широко используются для подключения устройств к сетям, и обеспечение их целостности имеет важное значение для поддержания надежного соединения.
Тестирование на целостность — это простой процесс, который поможет выявить любые неисправности или разрывы в кабеле, которые могут вызывать проблемы с подключением.
Шаг 1

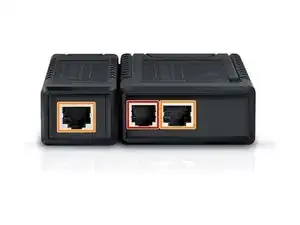

Тестер имеет два порта в каждой части:
RJ11 (6P2C)
RJ45 (8P8C)
Шаг 2

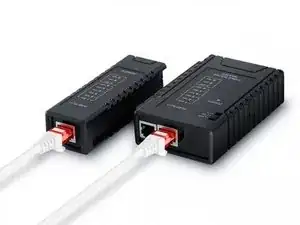

Подключите один конец кабеля к каждой части тестера.
Если вы тестируете розетки, вы можете просто соединить их с помощью известного хорошего патч-кабеля.

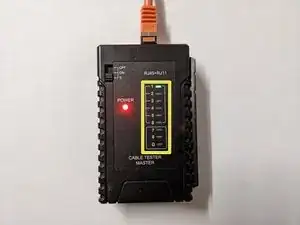

Если другая сторона вашего кабеля уже подключена к коммутатору или другому устройству, вы можете подключить только устройство MASTER.
Проверяйте это только с проверенными тестерами кабелей, так как некачественные тестеры могут не ограничивать ток, проходящий через линии данных.
Шаг 3

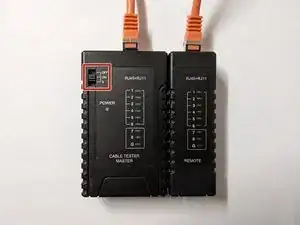

Включите тестер.
Тестер имеет два режима: ON и S. Различий в этих режимах нет, кроме того, что интервал тестирования в режиме S более продолжителен.
Шаг 4

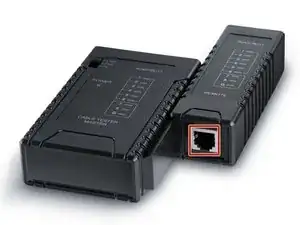

Тестер пройдет через все провода по очереди. Если последовательность мигающих зеленых индикаторов не совпадает, возможно, вы перепутали некоторые провода при подключении разъема.
Если некоторые индикаторы не светятся, это может означать, что в кабеле есть разрыв или вы сделали ошибку при закреплении разъема.
Для Fast Ethernet (100 Мбит/с) вам нужны только контакты 1, 2, 3 и 6. Некоторые дешевые кабели могут не иметь более четырех проводов.
G означает земля. Для большинства потребительских приложений до 1GbE будет нормально, если ваша земля не подключена правильно.
Заключение
Удачи в вашем следующем проекте!
Перевод руководства с ifixit.com
