Как подключить разъем RJ-45 Keystone

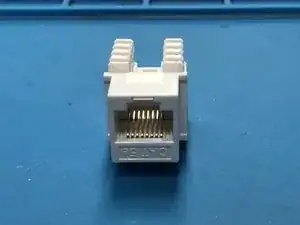

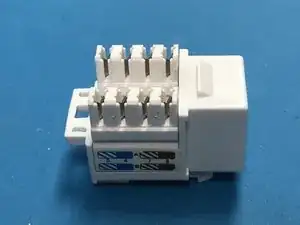

Приобретите разъем Keystone

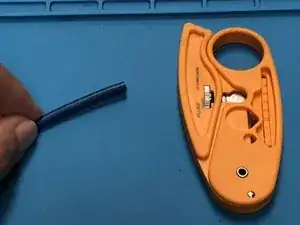

Используйте инструмент для снятия изоляции, чтобы снять верхний слой

Не вращайте более 3-4 раз, так как это повредит провода под ним.

Когда длина оголенных проводов будет подходящей (чуть менее длины большого пальца), отсортируйте провода по цветам.

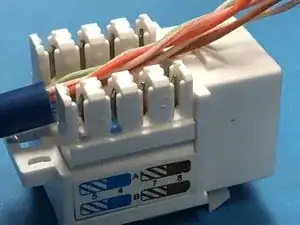

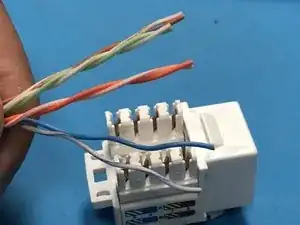

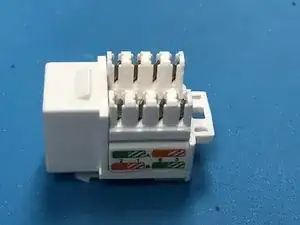

На разъеме Keystone вы увидите цвета. Совместите провода с соответствующими цветами (белый синий - синий, белый оранжевый - оранжевый и т.д.)

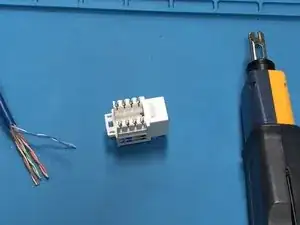

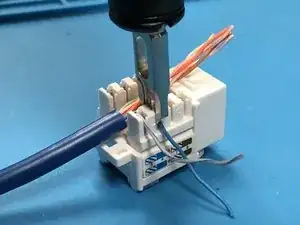

Используйте инструмент для пробивки с длинной стороной лезвия снаружи, чтобы вставить провода, он обрежет излишки.

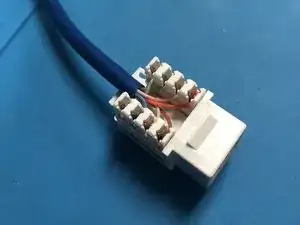

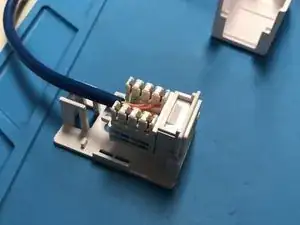

Повторите для каждого цвета

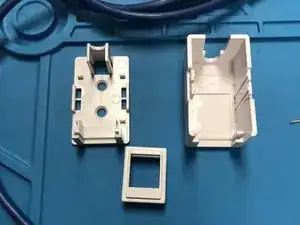

Откройте монтажную коробку

Там должен быть каркас для закрепления вашего разъема

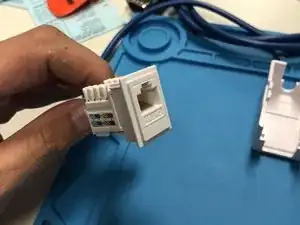

Установите разъем в монтажную коробку, должны быть места для стяжек, чтобы удерживать кабель на месте

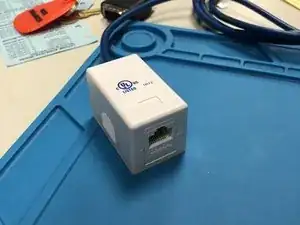

Накройте сверху крышкой, и ваша работа с кабелем завершена!

Проверьте соединение с помощью тестера кабелей.
