Замена ЖК-дисплея Acer AL1714
В этом руководстве показаны действия, необходимые для отключения и замены ЖК-дисплея в Acer AL1714. Неисправность этой детали может привести к проблемам с отображением изображения на устройстве.
Шаг 1

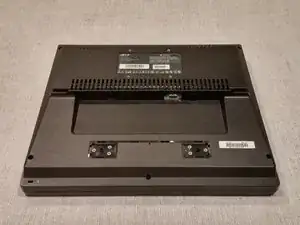

Положите монитор лицевой стороной вниз.

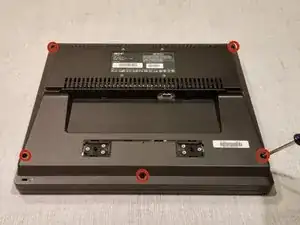

Открутите 5 винтов, удерживающих заднюю крышку.
(Возможно, потребуется перевернуть монитор и слегка потрясти, чтобы винты ослабли после их откручивания)
Шаг 2

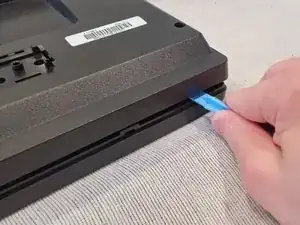

Возьмите инструмент для кромок или металлическую линейку и вставьте его в рамку экрана.
Приложите давление и нажмите вниз.

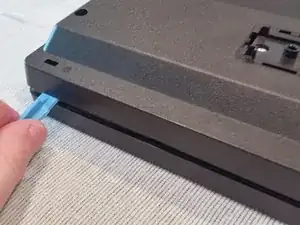

Повторите то же самое справа.

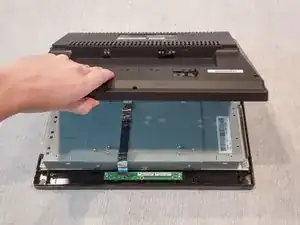

Когда боковая часть рамки, обращённая к вам, освободится, возьмите заднюю крышку и подденьте её.
(Потребуется некоторое усилие, вы услышите громкие щелчки/треск)
Шаг 3

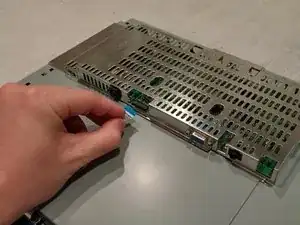

Снимите плоский гибкий кабель платы кнопки питания с платы блока питания под металлической крышкой.
Оттяните провод и уберите в сторону.
(Он может быть приклеен)
Шаг 4

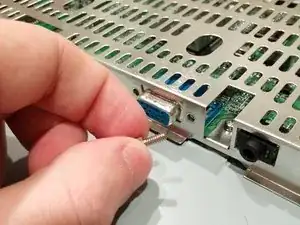

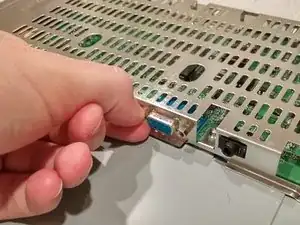

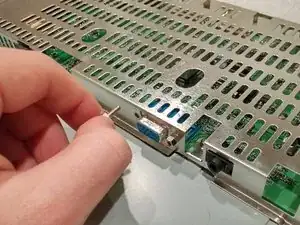

Открутите фиксаторы проводов для VGA-порта.
(Используйте тонкогубцы, если они слишком тугие для снятия вручную)
Шаг 5
Поверните монитор.

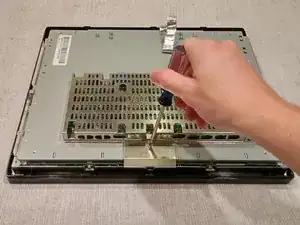

Открутите 1 винт, удерживающий крышку плоского питающего кабеля.

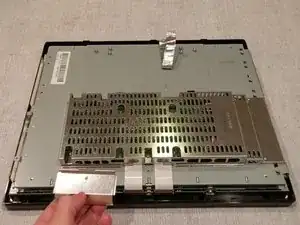

Поднимите и снимите крышку плоского питающего кабеля.
(Осторожно: край может быть острым)
Шаг 6

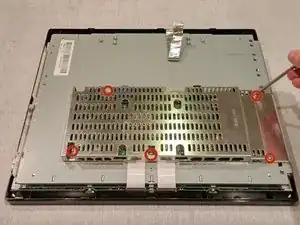

Открутите 5 винтов, удерживающих металлическую корзину.
Шаг 7
Поверните монитор.

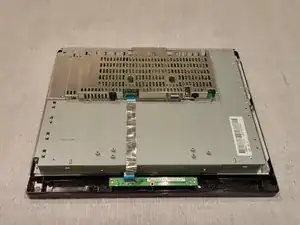

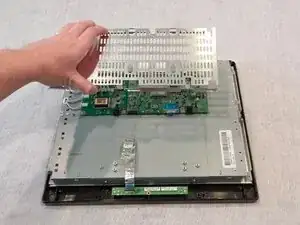

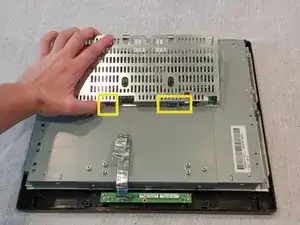

Слегка поднимите заднюю часть металлической корзины.
Подтяните корзину на себя.
(Будьте осторожны, чтобы освободить крышку VGA-порта и вход питания)
Шаг 8

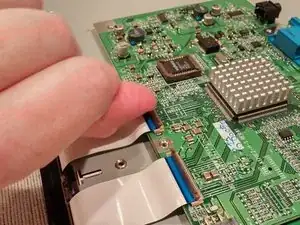

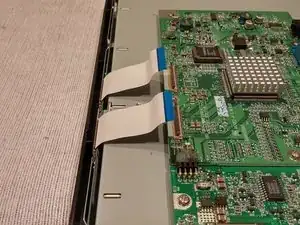

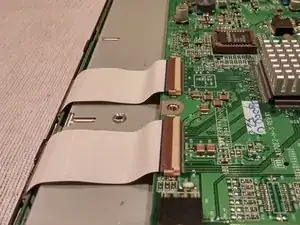

Поднимите защёлки держателей плоских гибких кабелей, чтобы освободить провода.
Поднимите плоские гибкие кабели и отогните их в сторону от рабочей области.
Шаг 9

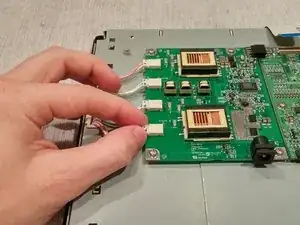

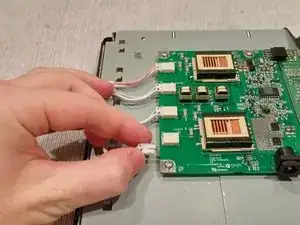

Отключите 4 провода подсветки от их разъёмов на плате блока питания.
(Учитывая их размер, лучший способ отсоединить провода подсветки — медленно покачивать и вытягивать их)
Шаг 10

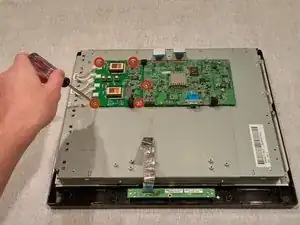

Открутите 5 винтов, удерживающих плату блока питания и плату отображения видео.
Шаг 11

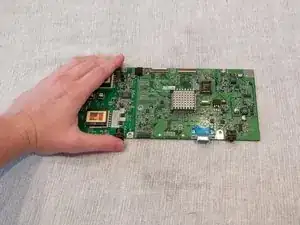

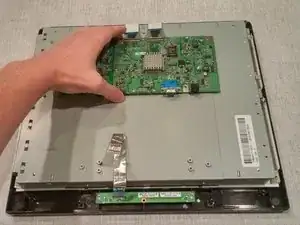

Поднимите и снимите соединённые платы блока питания и отображения видео.
Шаг 12

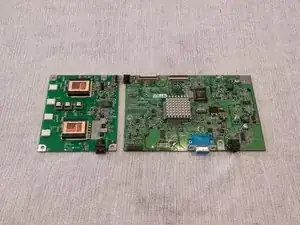

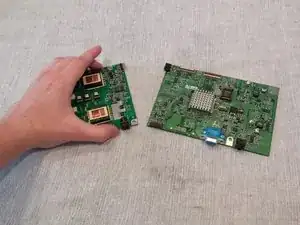

Аккуратно разъедините платы блока питания и отображения видео в месте соединения разъёма.
(Этот шаг не обязателен для замены модуля ЖК-дисплея. Он выполняется только в качестве предосторожности, чтобы не согнуть и не сломать разъём)
Шаг 13

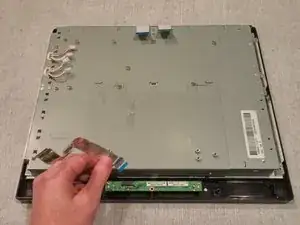

Снимите плоский гибкий кабель с платы кнопки питания.
Шаг 14

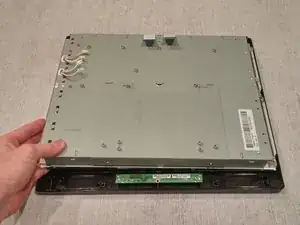

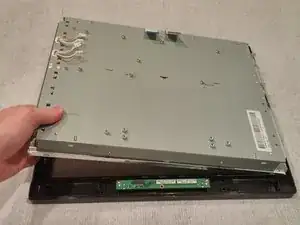

Схватите, приподнимите и выньте модуль ЖК-дисплея из передней панели.
Шаг 15

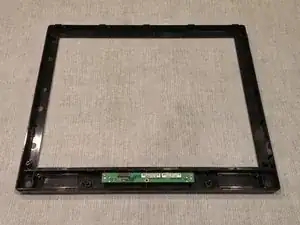

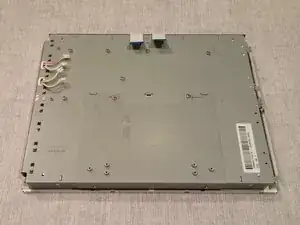

Окончательный вид с удалённым модулем ЖК-дисплея.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
