Замена разъёма Ethernet-кабеля

Компьютеры

Поскольку всё больше устройств зависят от подключения к интернету, требуется повышенная надёжность и/или скорость, которые обеспечиваются прямым проводным подключением. Со временем в кабеле Ethernet может произойти повреждение внутри изоляции, и он перестанет работать из-за длительной эксплуатации. Возможность для обычного человека отремонтировать такие важные кабели уменьшит время простоя и позволит сохранить большую часть длины кабеля, заменив только повреждённый участок. Это сократит объём отходов, отправляемых на свалки.

Шаг 1

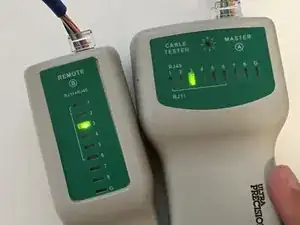

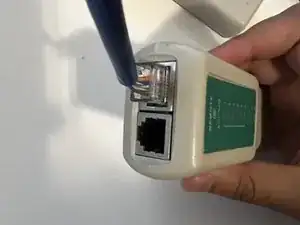

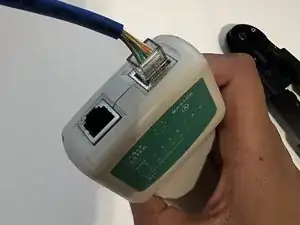

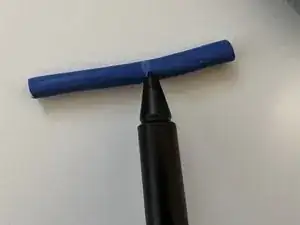

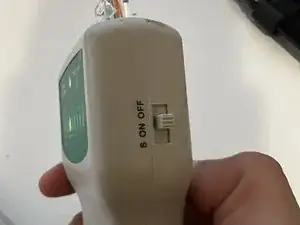

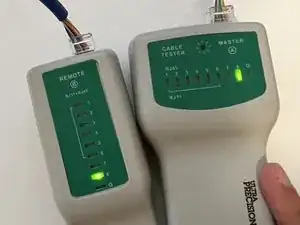

Используйте индикатор напряжения, чтобы определить место разрыва в кабеле.

Шаг 2

Срезайте головку разъёма с кабеля бокорезами, отрезая примерно на 2,5 см от точки повреждения.

Шаг 3

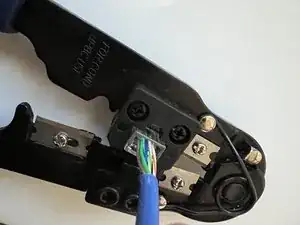

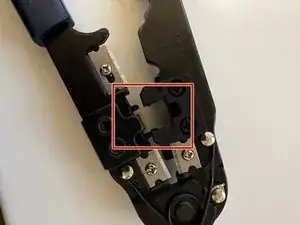

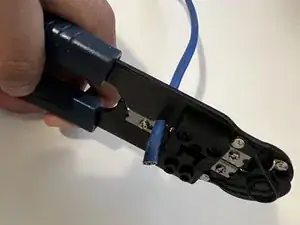

Вставьте кабель в верхнюю часть обжимного инструмента, чтобы снять внешнюю оболочку кабеля.

Сожмите рукояти и поверните кабель, чтобы оболочка была надрезана по кругу.

Снимите обжимной инструмент, затем оттяните оболочку назад.

Это обнажит восемь разноцветных проводов.

Шаг 4

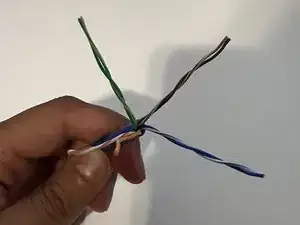

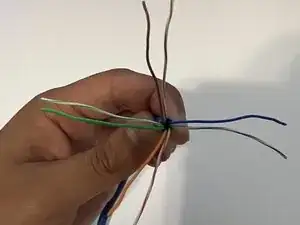

Разведите четыре пары проводов в разные стороны у основания, чтобы убедиться, что они не запутаны.

Шаг 5

Расплетите спаренные провода и убедитесь, что у основания они не переплетены.

Выпрямите провода как можно ровнее и загните их назад так, чтобы все восемь были видны.

Шаг 6

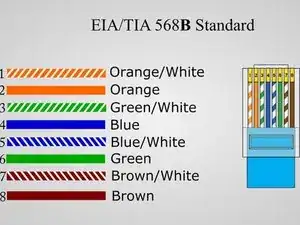

Расположите провода в порядке, показанном на схеме.

Именно в этом порядке провода будут вставляться в разъём.

Шаг 7

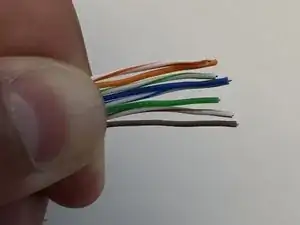

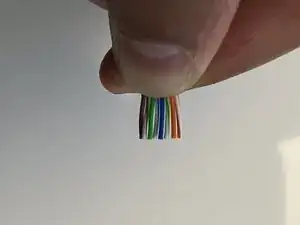

Сожмите провода пальцами примерно за 2,5 см от конца, чтобы удерживать их в нужном порядке.

Шаг 8

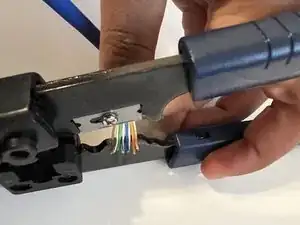

Вставьте провода в бокорезы.

Обрежьте все провода по уровню, чтобы они были строго на одном уровне.

Продолжайте сжимать провода и после реза, чтобы они сохранили порядок.

Шаг 9

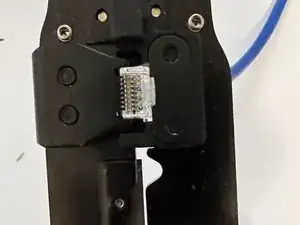

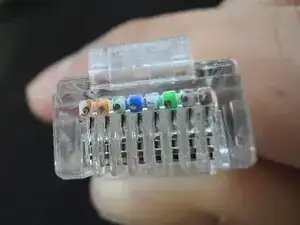

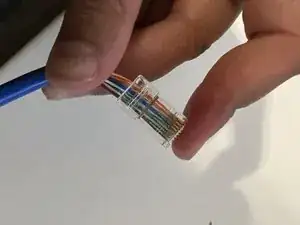

Держась за обрезанные провода, вставьте их в разъём. Маленькие канавки внутри разъёма должны направлять провода к задней части разъёма в том же порядке.

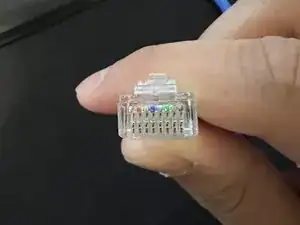

Продвиньте провода внутрь до упора. На этом этапе может потребоваться приложить дополнительное усилие, чтобы убедиться, что они дошли до конца разъёма.
