Замена датчика выравнивания FLSUN QQ
Если у Вас оригинальный принтер FLSUN QQ, обновление датчика выравнивания на сенсорный значительно облегчит выравнивание. Ниже приведены шаги по установке нового датчика.
Шаг 1
2 шестигранных ключа, поставлявшихся с принтером

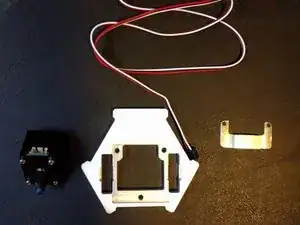

Шаг 2
датчик
плата эффектора
соединительный кабель
магнитный крепёж
Шаг 3

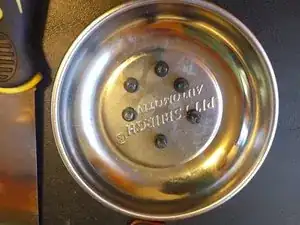

удалите 6 винтов в основании принтера
снимите нижнюю крышку
Шаг 4

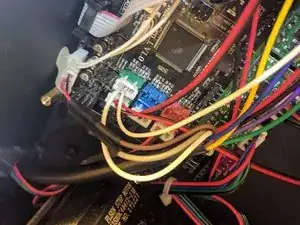

отсоедините разъём с 2 белыми проводами из второго зелёного гнезда
вставьте разъём нового датчика во второе зелёное гнездо.
Шаг 5

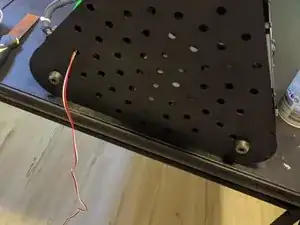

пропустите кабель через удобное отверстие в нижней плите
прикрутите плиту обратно к принтеру теми же 6 винтами
Шаг 6
снимите кожухи вентиляторов

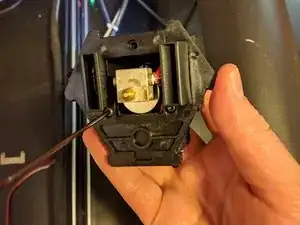

удалите 3 маленьких винта снизу эффектора

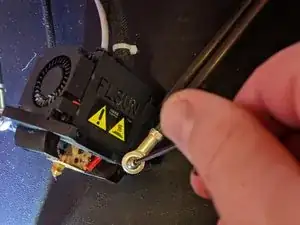

удалите 6 длинных винтов в точках соединения штоков с эффектором. (аккуратно храните мелкие шайбы)
Шаг 7
установите кожухи вентиляторов на новый эффектор.
прикрепите магнитную док-станцию для датчика к новому эффектору и закрепите эффектор с нагревательным элементом тремя ранее снятыми маленькими винтами.

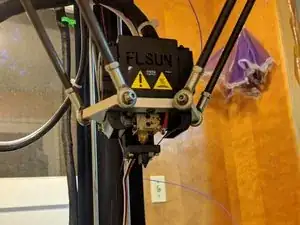

пристановите весь узел обратно к штокам шестью ранее снятыми длинными винтами.
Шаг 8

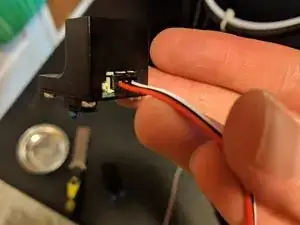

подключите новый датчик к другому концу соединительного кабеля
прикрепите датчик к магнитному креплению
Шаг 9
Для работы сенсорного датчика потребуется новое прошивка.
Скачайте её с https://www.dropbox.com/sh/p2jltxhkua629...
Распакуйте файлы.
Скопируйте их в корень SD-карты
Убедитесь, что принтер отключён от питания
Вставьте SD-карту с прошивкой
Включите принтер.
Принтер обновит прошивку.
Шаг 10
Поздравляем — Ваш QQ теперь обновлён!
Перевод руководства с ifixit.com
