Замена панели управления Brother IntelliFax-2840

Компьютеры

Используйте это руководство для замены поврежденной или неисправной панели управления на вашем Brother IntelliFax-2840. Вся панель заменяется как единое целое, включая кнопки и дисплей.

Шаг 1

Удалите два винта Phillips #1 длиной 15 мм, крепящие ADF в задней части факса.

Шаг 2

Аккуратно поднимите ADF и отодвиньте его от устройства.

Шаг 3

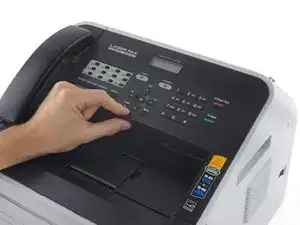

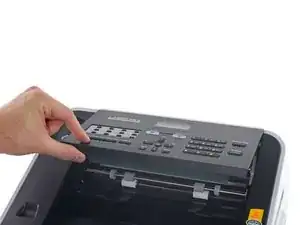

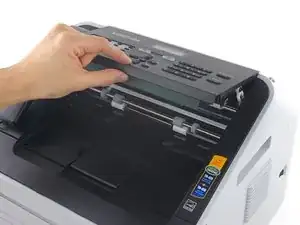

Аккуратно поднимите панель управления.

Шаг 4

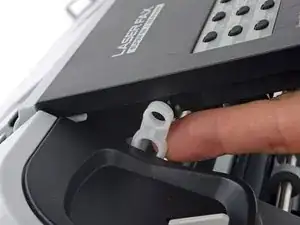

Используйте палец или инструмент для поддевания, чтобы аккуратно снять рычаг управления с правой стороны (далеко от трубки).

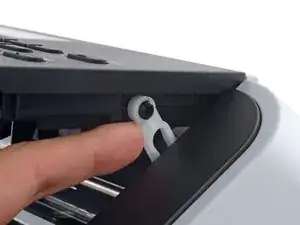

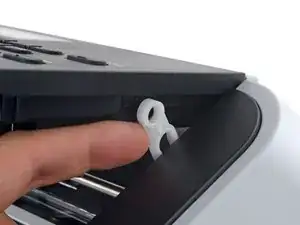

Повторите для рычага управления с левой стороны.

Вы можете облегчить эту задачу, вытащив трубку из подставки и отложив её в сторону.

Шаг 5

Не пытайтесь полностью снять панель управления, поскольку она все еще подключена кабелем.

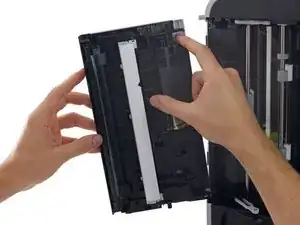

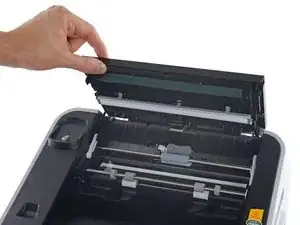

Поднимая с переднего края, аккуратно переверните панель управления.

Шаг 6

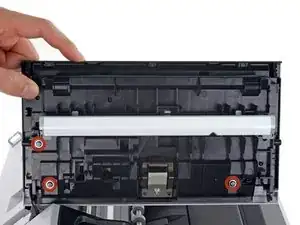

Поддерживая панель управления одной рукой, удалите три винта Phillips #1 длиной 12,2 мм, крепящие заднюю крышку панели управления.

Шаг 7

Поддерживая панель управления, используйте пальцы или лопатку, чтобы аккуратно освободить два пластиковых зажима, крепящих заднюю крышку панели управления.

Слегка сдвиньте заднюю крышку панели управления вниз, чтобы освободить её от трех зажимов вдоль верхнего края.

Шаг 8

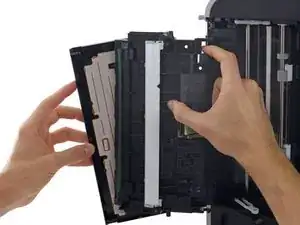

Отделите заднюю крышку панели управления от панели управления.

Шаг 9

Перевод руководства с ifixit.com
