Замена материнской платы Brother MFC-490CW

Используйте отвертку Phillips #2, чтобы открутить три винта длиной 12,1 мм, удерживающих панель управления.

Поднимите переднюю панель от устройства.

Осторожно поднимите и отсоедините кабели данных, соединяющие панель с принтером.

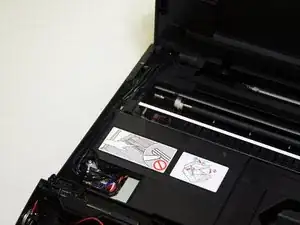

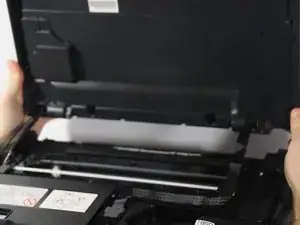

Поднимите крышку сканера.

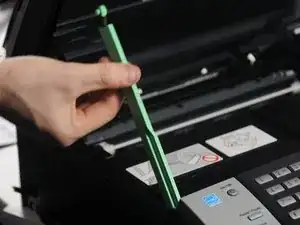

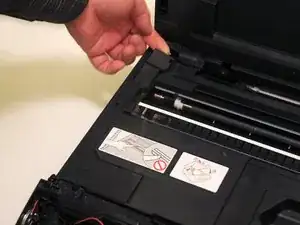

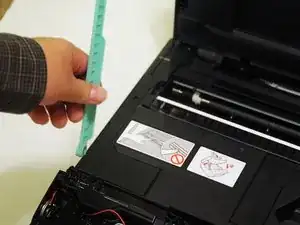

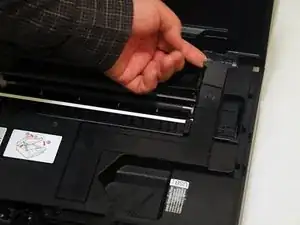

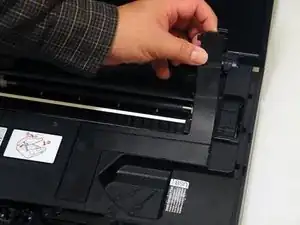

Осторожно поверните верхнюю часть рычага. Верхняя часть должна освободиться от блока сканера.

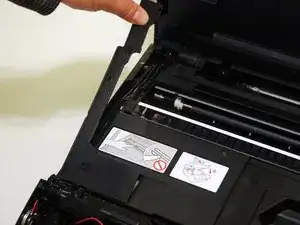

Поверните рычаг примерно на 45 градусов, чтобы снять нижнюю часть с устройства.

Перед снятием блока закрепите верхнюю и нижнюю части блока 2–3 кусочками ленты.

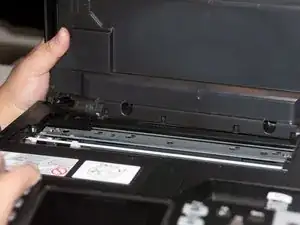

Сдвиньте блок влево или вправо и оттяните его от устройства.

Когда один шарнир отделится от устройства, начните снимать другой шарнир.

Осторожно положите блок на рабочую поверхность.

Будьте осторожны, не тяните слишком сильно. Провода, соединяющие блок с устройством, необходимо отсоединить.

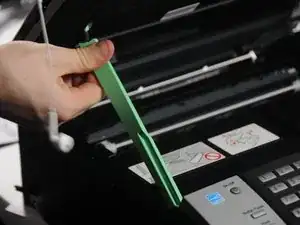

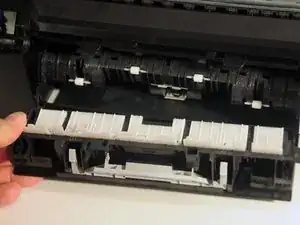

Со стороны задней панели используйте выступающую часть панели и аккуратно начните отводить панель от устройства.

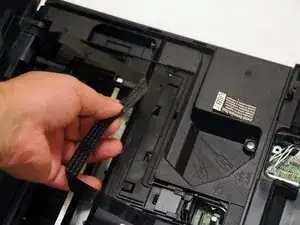

Хотя использование лопатки не обязательно, тонкая лопатка может помочь при приподнимании панелей.

Используя выступающую часть панели, начните отводить панель от задней части устройства.

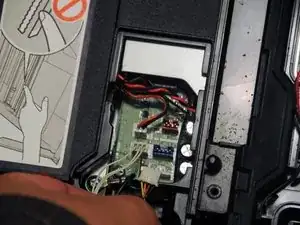

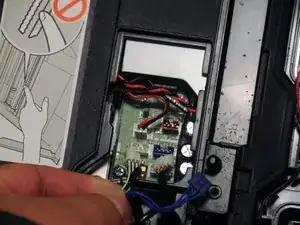

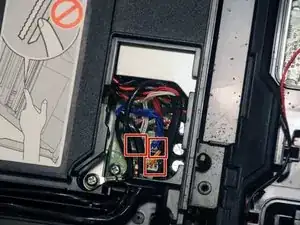

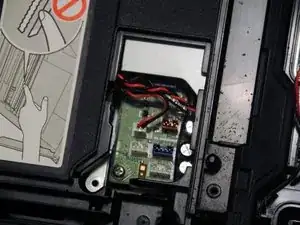

Отсоедините три силовых кабеля, соединяющие сканер с материнской платой слева.

Перед снятием кабелей составьте схему их расположения. Маркируйте кабели скотчем или заметками.

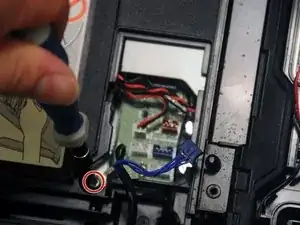

Отвинтите винт длиной 12,1 мм, чтобы снять провод заземления.

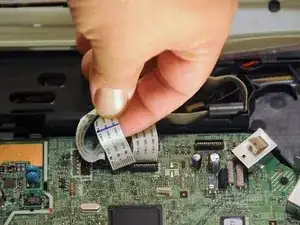

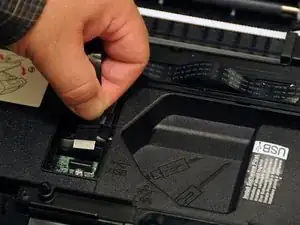

Осторожно выньте кабель данных из материнской платы.

Выведите кабель из направляющих, чтобы удалить его из устройства.

После отсоединения положите блок и винт заземления в безопасное место рабочей зоны до сборки.

Отвинтите три винта длиной 14,1 мм.

Отвинтите винт длиной 12,1 мм.

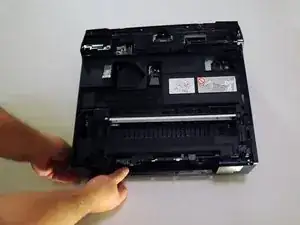

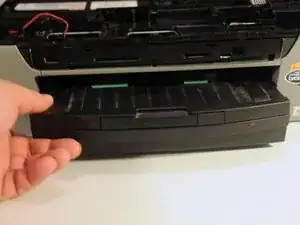

Оттяните лоток для бумаги от устройства.

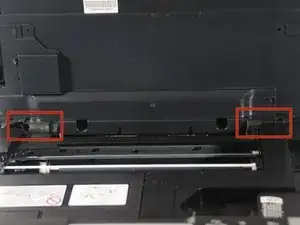

Найдите и удалите винт возле портов USB и Ethernet.

Отвинтите винт 8 мм в центре устройства.

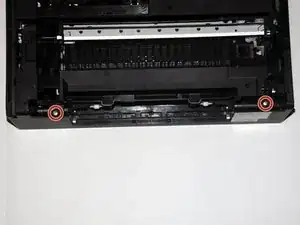

Отвинтите два винта длиной 14,1 мм, удерживающие заднюю панель.

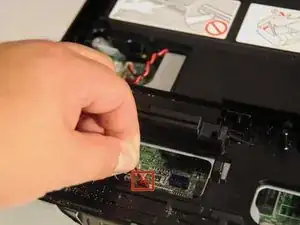

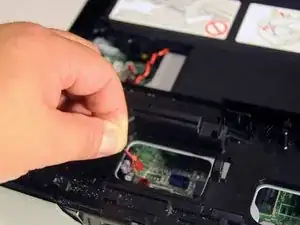

Осторожно снимите красный силовой кабель с материнской платы.

Этот кабель необходимо вынуть, чтобы можно было снять корпус устройства.

Осторожно нажмите на верхнюю левую защелку крышки для очистки бумажных застреваний и отделите шарнирную часть крышки от остальной части устройства.

Когда одна сторона освободится, сдвиньте вторую сторону в сторону от устройства.

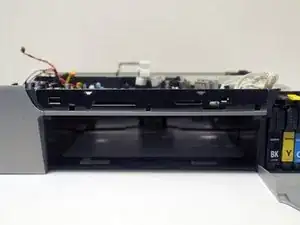

Снимите крышку с устройства.

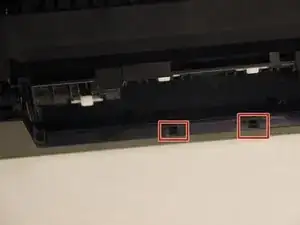

С помощью лопатки освободите две защелки крышки, расположенные в задней центральной части устройства.

После освобождения защелок остальную часть крышки можно приподнять и снять с устройства.

Отожмите левые и правые защелки передней крышки портов от устройства.

Снимите крышку с устройства.

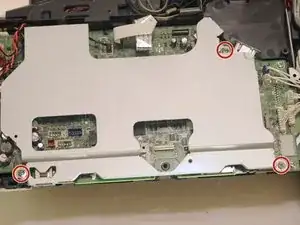

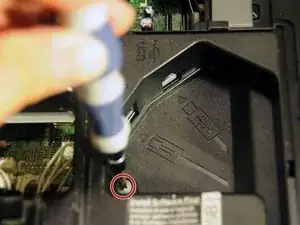

Отвинтите три винта длиной 8,3 мм с крышки материнской платы.

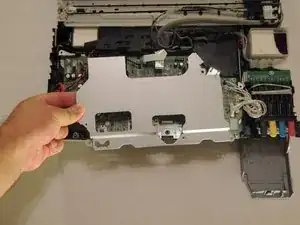

Поднимите крышку материнской платы и снимите её с устройства.

Будьте осторожны: крышка материнской платы может зацепиться за порт Ethernet. Сдвиньте крышку, пока она не освободится от порта.

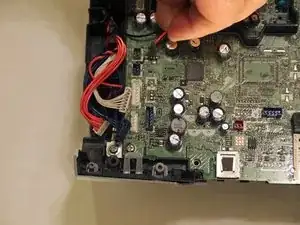

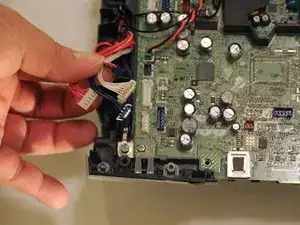

Аккуратно оттяните пять силовых кабелей с левой стороны от материнской платы.

Промаркируйте кабели с помощью стикеров или ленты перед снятием.

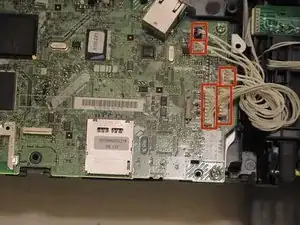

Аккуратно оттяните пять силовых кабелей с правой стороны от материнской платы.

Пометьте кабели стикерами или лентой перед снятием с материнской платы.

Промаркируйте белый кабель перед снятием.

Добавьте метку к разъёму, в который подключён белый силовой кабель.

Снимите задние чёрный и белый силовые кабели.

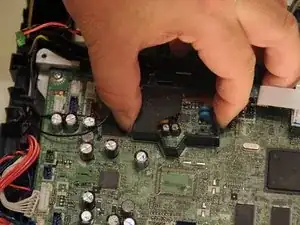

Сожмите защёлки крышки, защищающей оранжевый силовой кабель.

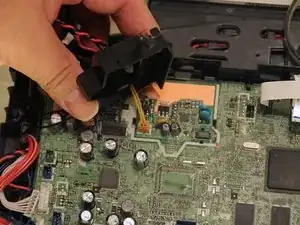

Поднимите крышку с материнской платы и отложите в сторону.

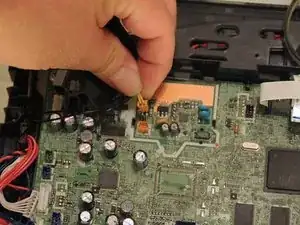

Аккуратно оттяните оранжевый силовой кабель от материнской платы.

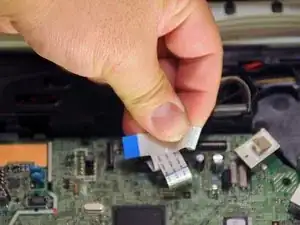

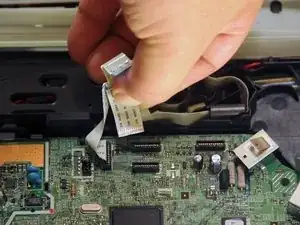

Аккуратно поднимите кабели передачи данных от материнской платы.

Чтобы избежать путаницы, составьте схему расположения кабелей передачи данных и промаркируйте их.

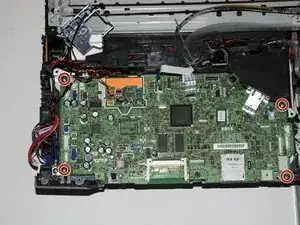

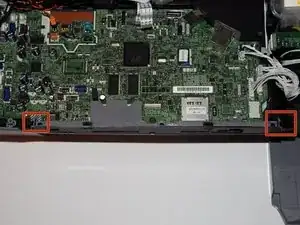

Используя отвертку, снимите четыре винта длиной 12,1 мм.

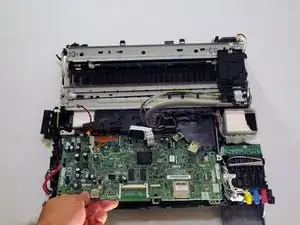

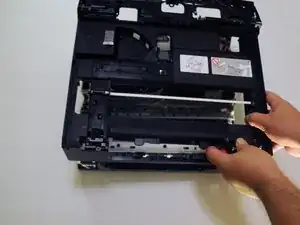

Поднимите материнскую плату и отделите её от остальной части устройства.
