Замена материнской платы Logitech Webcam Pro 9000

Удалите две винтовые крепления Phillips #0 длиной 8 мм на задней крышке.

Материнская плата соединяет две крышки. НЕ разделяйте их пока.

При отвинчивании винтов Phillips есть кнопка, которая ослабляется. Не пугайтесь, если она выпадет.

Удалите четыре винта Phillips #0 длиной 6 мм, соединяющие материнскую плату и переднюю крышку.

НЕ отсоединяйте провод, соединяющий материнскую плату с передней крышкой.

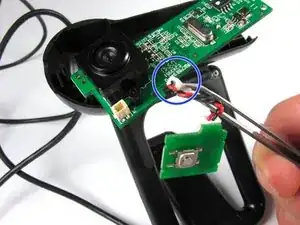

Схватите белый разъём, прикрепляющий провод кнопки к материнской плате.

Держите между выступами и гнездом.

Пошатывайте разъём взад-вперёд, чтобы извлечь его из контактного блока.

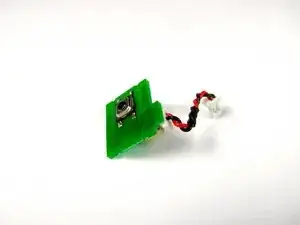

Не беспокойтесь, если вы отсоедините красный и чёрный провод питания кнопки.

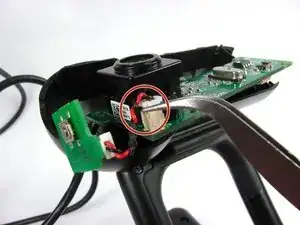

Возьмите белый проводной разъём между выступами и гнездом.

Пошатывайте разъём взад-вперёд, чтобы отсоединить переднюю крышку от материнской платы.

Используйте пинцет, чтобы захватить белый проводной разъём на задней стороне материнской платы.

Пошатывайте разъём взад-вперёд, чтобы извлечь его из гнезда.

Выпаяйте контакт на передней части материнской платы, чтобы полностью отсоединить кабель USB.

Перейдите по этой ссылке, чтобы узнать, как правильно паять и выпаивать детали.

Удалите два винта Phillips #0 длиной 8 мм на задней стороне материнской платы.

Удалите камеру с материнской платы, выпаяв два соединения, как показано.

Перейдите по этой ссылке, чтобы узнать, как правильно паять и выпаивать детали.
