Замена пенопластовой защитной прокладки Wacom Intuos4
Используйте это руководство для замены пенопластовой защитной прокладки Wacom Intuos4.
Это руководство создано на примере модели PTK-640 Wacom Intuos4. У разных моделей конструкция может отличаться.
Шаг 1
Переверните устройство задней частью вверх и извлеките все четырнадцать винтов длиной 7,1 мм с помощью отвертки Phillips #1.
Один винт расположен под каждой резиновой ножкой. Используйте лопаточку, чтобы снять эти элементы и получить доступ к винтам.
Шаг 2
Поднимите пеноматовую подложку экрана, соединяющую материнскую плату/платформу для рисования с двумя меньшими платами быстродействующих клавиш, и отложите её на материнскую плату.
Отделите внешний корпус от остальной части планшета.
Шаг 3

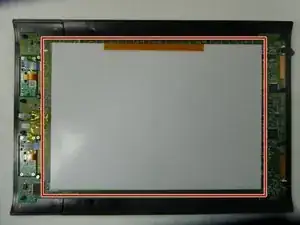

Используйте лопаточку, чтобы аккуратно снять белую и серебристую прокладки, не прилагая силы, достаточной для царапания материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
