Замена картриджа с тонером Brother HL-5240

Нажмите кнопку фиксации передней крышки.

Удерживая кнопку нажатой, потяните крышку на себя.

Когда передняя крышка опущена, будет виден блок барабана и тонера.

Возьмитесь за чёрно‑жёлтую ручку блока. Поднимите блок вверх и вытащите его из принтера.

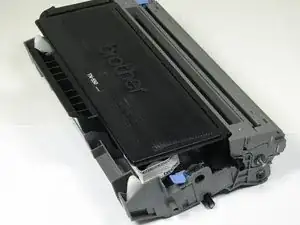

Блок барабана — это серая нижняя часть компонента на изображении, верхняя чёрная часть — картридж с тонером.

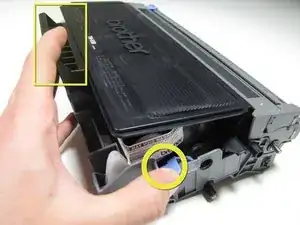

Отделите картридж с тонером от блока барабана, нажав вниз на синий язычок и аккуратно подняв картридж за ручку.

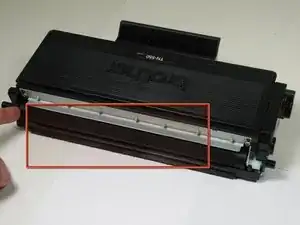

НЕ ПРИКАСАЙТЕСЬ к валику на картридже с тонером или к валику на блоке барабана, как показано на фотографиях. Это может привести к ухудшению качества печати.

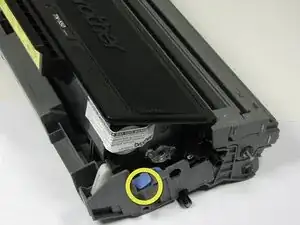

Вставьте картридж с тонером в новый блок барабана, плотно сдвинув картридж в блок барабана. Если картридж установлен правильно, синий рычаг будет зафиксирован в поднятом положении.

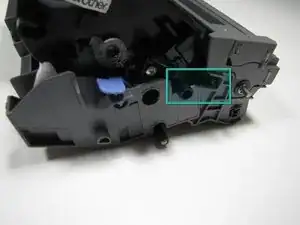

Убедитесь, что чёрный выступ на задней части картриджа находится в направляющей на блоке барабана.

Третья фотография показывает неправильно установленный блок барабана и картридж с тонером — обратите внимание, что синий рычаг опущен.
