Замена дисплея Acer AL1916

Положите монитор на ровную поверхность лицевой стороной вниз.

Возьмите крышку шарнира обеими руками по обе стороны от подставки.

Сожмите внутрь большими пальцами и пальцами и поднимите, чтобы снять крышку шарнира.

Удалите четыре винта Phillips #2 длиной 12.1 мм, которые крепят подставку к монитору.

Поддерживайте монитор при откручивании винтов, чтобы предотвратить его падение.

Поднимите, чтобы отсоединить подставку.

Удалите пять винтов Phillips #2 длиной 9.5 мм, расположенных по периметру монитора.

Начиная с угла монитора, вставьте маленький пластиковый инструмент между задней крышкой и рамкой дисплея.

Наклоните пластиковый инструмент вверх, чтобы отделить заднюю крышку от рамки дисплея.

Продолжайте по периметру монитора, пока рамка дисплея не снимется.

Для отделения задней крышки от рамки дисплея потребуется умеренное усилие.

Поверните монитор так, чтобы задняя часть была сверху.

Возьмитесь за углы монитора и покачайте их вверх, чтобы отстегнуть заднюю крышку от внутренней части монитора.

Поднимите заднюю крышку.

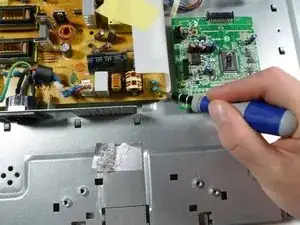

Удалите два винта Phillips #2 длиной 5.7 мм, расположенные по обе стороны экранирующей пластины.

С помощью гайко‑крутки (или, при необходимости, тонкогубцев) снимите две гайки по обе стороны VGA-разъёма.

Возьмитесь за металлический корпус по бокам и сдвиньте его вниз в направлении основания монитора.

Поднимите, чтобы снять металлический корпус.

Осторожно, металлический корпус острый!

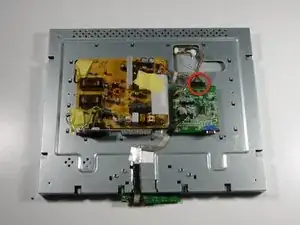

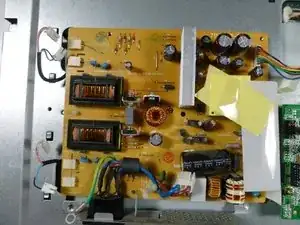

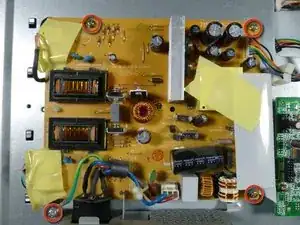

Удалите три золотых винта Phillips #2 длиной 7.5 мм и один серебряный винт Phillips #2 длиной 8.3 мм с блока питания.

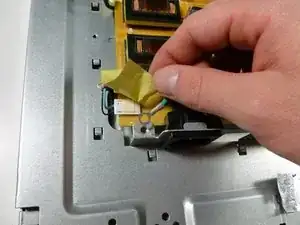

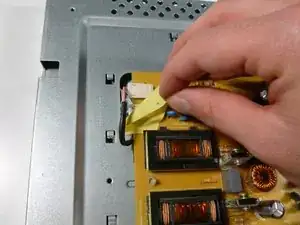

Удалите две полоски жёлтой ленты на левой стороне блока питания.

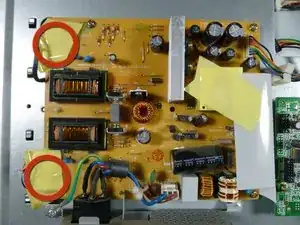

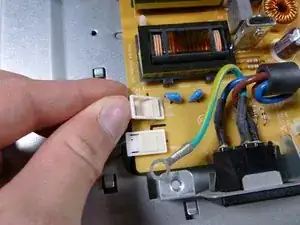

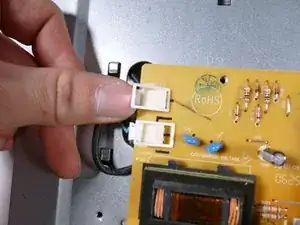

Поднимите левую сторону и снимите четыре маленьких белых зажима, расположенных под полосками ленты.

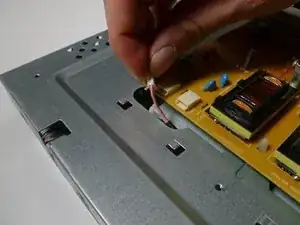

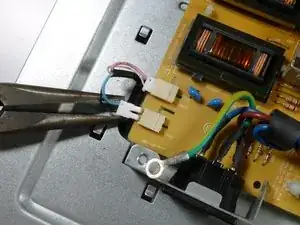

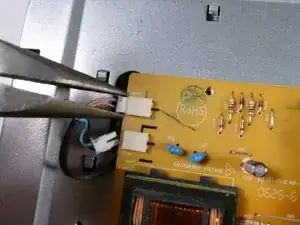

С помощью тонкогубцев снимите четыре разъёма дисплея, потянув их строго влево.

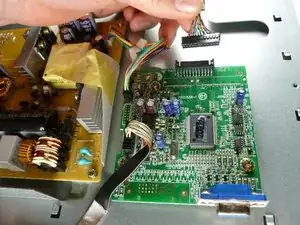

Снимите кабель дисплея, расположенный в верхней части платы, вытащив его вверх, в сторону верхней части монитора.

Положите монитор на бок так, чтобы блок питания и плата оказались справа.

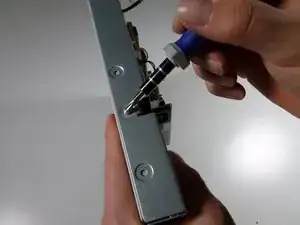

Удалите по два винта Phillips #2 длиной 6.6 мм с обеих сторон металлического корпуса (всего четыре винта).

Установите монитор так, чтобы блок питания и плата были обращены к вам.

Протяните все четыре разъёмных провода вниз через металлический корпус.

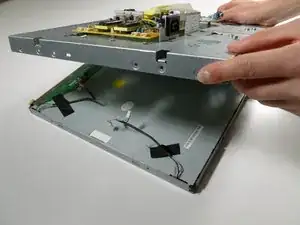

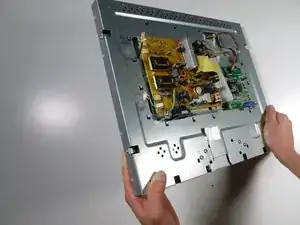

Возьмитесь за боковые стороны металлического корпуса и поднимите вверх.

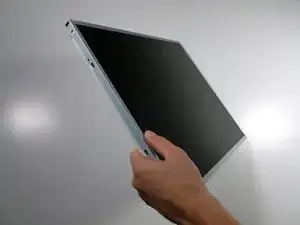

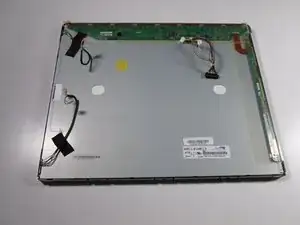

Переверните дисплей лицевой стороной — вы готовы установить новый экран вместо повреждённого!
