Замена VGA-входа Acer AL1916

Положите монитор на ровную поверхность так, чтобы задняя панель была направлена вверх.

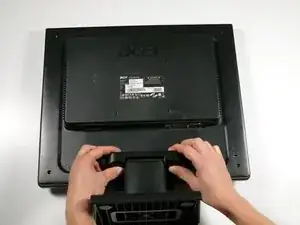

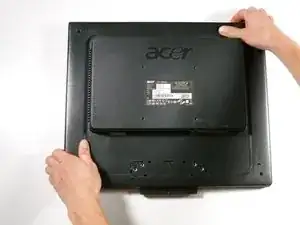

Возьмитесь за накладку шарнира обеими руками по обе стороны от подставки.

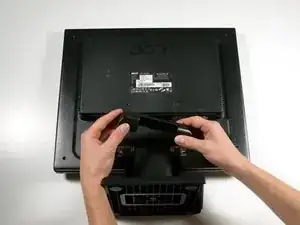

Сожмите внутрь большим и остальными пальцами и поднимите вверх, чтобы снять накладку шарнира.

Удалите четыре винта Phillips #2 длиной 12,1 мм, крепящих подставку к монитору.

Поддерживайте монитор при отворачивании винтов, чтобы предотвратить падение монитора.

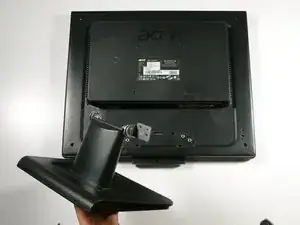

Поднимите, чтобы отделить подставку.

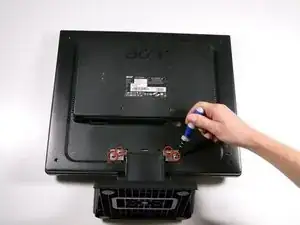

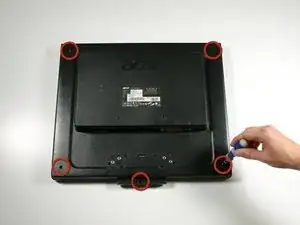

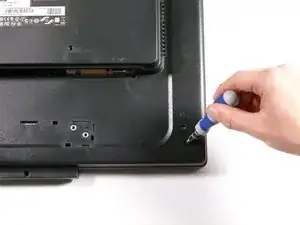

Удалите пять винтов Phillips #2 длиной 9,5 мм, расположенных по периметру монитора.

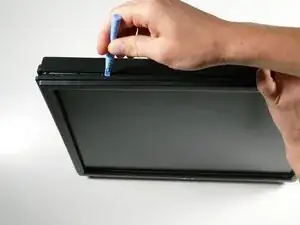

Начиная с угла монитора, вклиньте небольшой пластиковый инструмент для раскрытия между задней крышкой и рамкой дисплея.

Наклоните пластиковый инструмент вверх, чтобы отделить заднюю крышку от рамки дисплея.

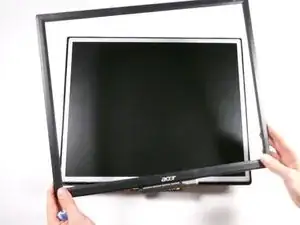

Продолжайте по периметру монитора, пока рамка дисплея не снимется.

Для отделения задней крышки от рамки дисплея требуется некоторое усилие.

Переориентируйте монитор так, чтобы задняя панель была направлена вверх.

Возьмитесь за углы монитора и слегка покачайте их вверх, чтобы отделить заднюю крышку от внутренней части монитора.

Поднимите заднюю крышку вверх.

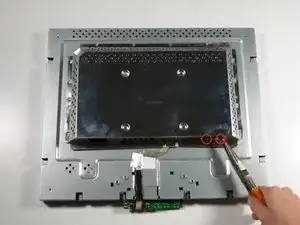

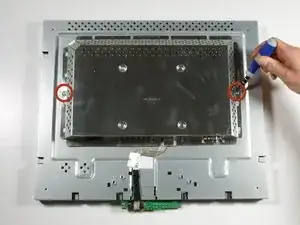

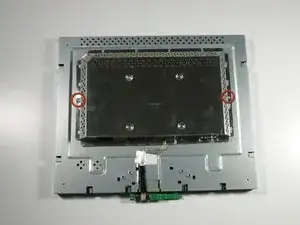

Удалите два винта Phillips #2 длиной 5,7 мм, расположенных по обе стороны от экранирующей пластины EMI.

Используя гаечный ключ или при необходимости тонкогубцы, снимите две гайки по обе стороны VGA-входа.

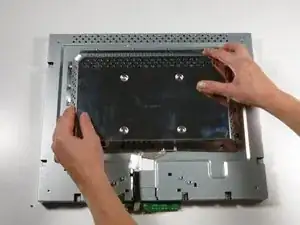

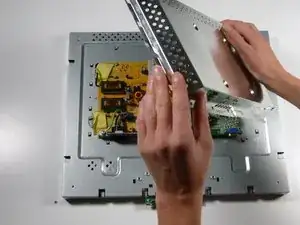

Возьмитесь за металлический корпус за боковые стороны и сдвиньте его вниз в направлении нижней части монитора.

Поднимите вверх, чтобы снять металлический корпус.

Осторожно: металлический корпус острый!

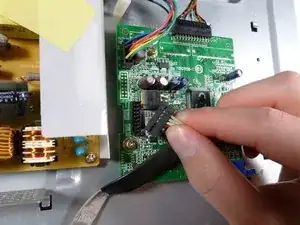

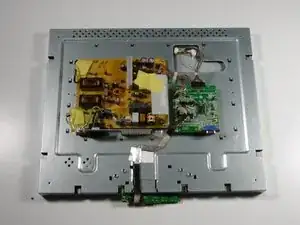

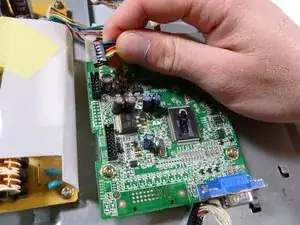

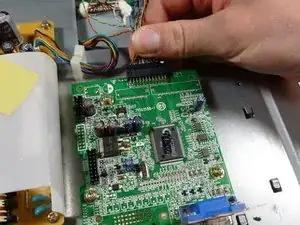

Снимите бежевый кабель управления слева от VGA-входа, потянув его вверх.

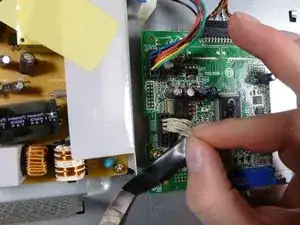

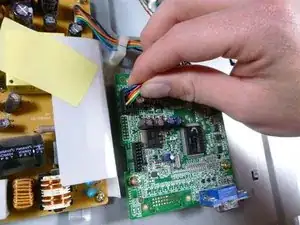

Снимите разноцветный силовой кабель, потянув его прямо вверх.

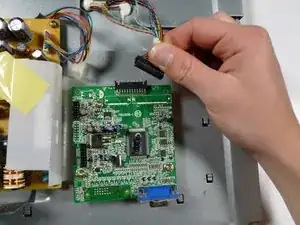

Удалите кабель дисплея, расположенный в верхней части материнской платы, потянув его в сторону верхней части монитора.

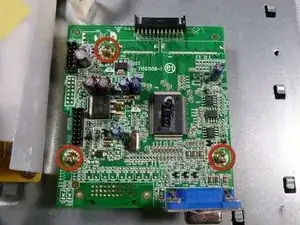

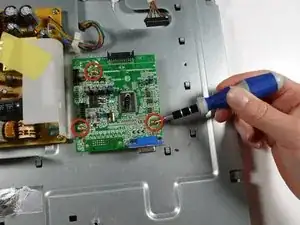

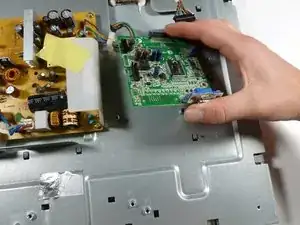

Удалите три винта Phillips #2 длиной 7,7 мм с материнской платы и выньте материнскую плату, подняв её вверх.

Положите плату отдельно, отдельно от остальной части монитора.

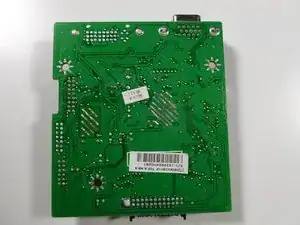

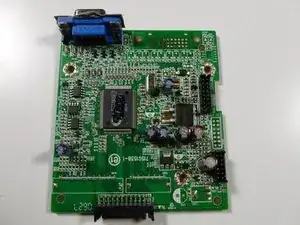

Переверните плату так, чтобы VGA-вход был направлен вверх.

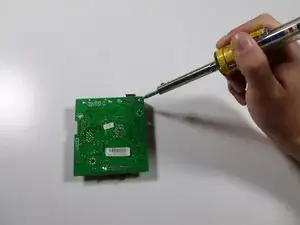

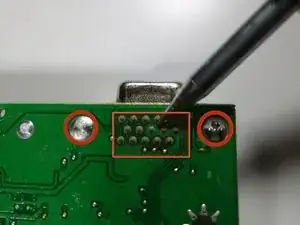

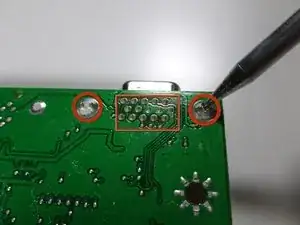

Используя паяльник, выпаяйте VGA-вход в указанных местах.

Запаяйте новый VGA-вход на плату в тех же местах.

Нажмите здесь для получения дополнительной информации по пайке на уровне компонентов.
