Замена блока питания Acer AL1916

Уложите монитор на горизонтальную поверхность так, чтобы задняя часть была направлена вверх.

Возьмите крышку петли обеими руками за края подставки.

Сожмите внутрь большими пальцами и поднимите, чтобы снять крышку петли.

Удалите четыре винта Phillips #2 размером 12,1 мм, которые крепят подставку к монитору.

Поддерживайте монитор во время удаления винтов, чтобы предотвратить его падение.

Поднимите, чтобы отсоединить подставку.

Удалите пять винтов Phillips #2 размером 9,5 мм, расположенных по периметру монитора.

Начните с угла монитора, вставьте маленький пластиковый инструмент для открытия между задней крышкой и рамкой дисплея.

Наклоните пластиковый инструмент вверх, чтобы отделить заднюю крышку от рамки дисплея.

Продолжайте вокруг периметра монитора, пока рамка дисплея не снимется.

Для отсоединения задней крышки от рамки дисплея потребуется разумное количество усилий.

Переустановите монитор так, чтобы задняя часть была направлена вверх.

Возьмите углы монитора и немного потрясите их вверх, чтобы отсоединить заднюю крышку от внутренней части монитора.

Поднимите заднюю крышку.

Удалите два винта Phillips #2 размером 5,7 мм, расположенные с обеих сторон экранирования ЭМИ.

Используя ключ для гаек (или при необходимости, плоскогубцы с тонкими носами), удалите две гайки с обеих сторон входа VGA.

Возьмите металлический корпус за боковые стороны и сдвиньте его вниз к нижней части монитора.

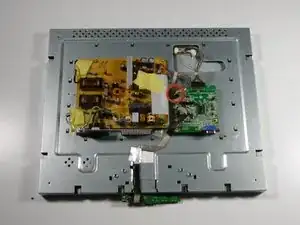

Поднимите, чтобы удалить металлический корпус.

Будьте осторожны, металл острый!

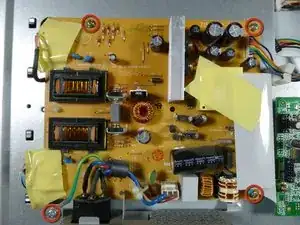

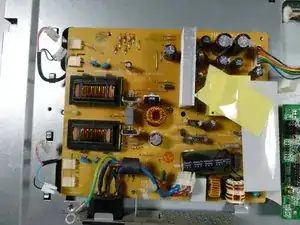

Удалите три винта Phillips #2 размером 7,5 мм и один винт Phillips #2 серебристого цвета размером 8,3 мм из блока питания.

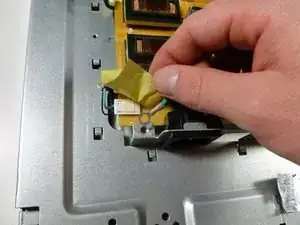

Удалите два кусочка желтой ленты с левой стороны блока питания.

Удалите четыре маленьких белых зажима, расположенных под лентой, приподнимая левую сторону.

Будет неплохо сделать фотографию того, как они подключены, перед тем как их снять.

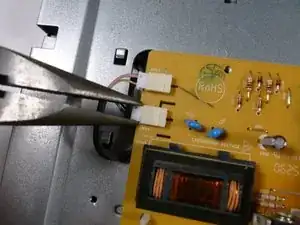

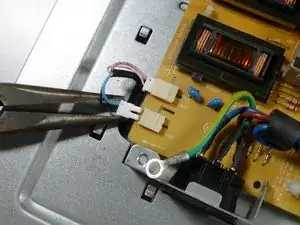

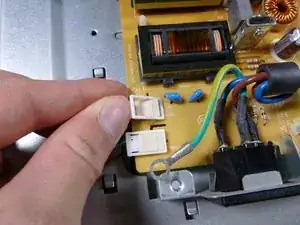

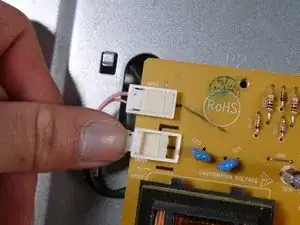

С помощью плоскогубцев с тонкими носами удалите четыре разъема дисплея, вытаскивая их от блока питания.

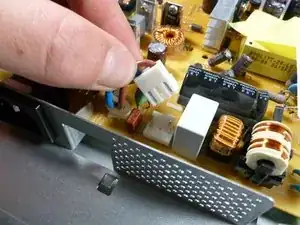

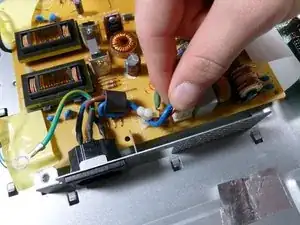

Поднимите и удалите белую вилку, соединяющую синий и коричневый провода с блоком питания.

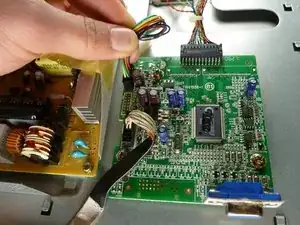

Удалите кабель питания в радугу, потянув его прямо вверх.

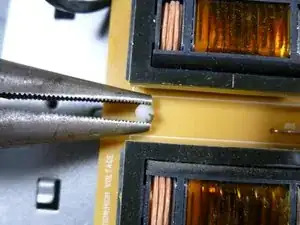

Используя плоскогубцы с тонкими носами, сожмите белый зажим так, чтобы он прошел через отверстие в блоке питания.

Поднимите блок питания и удалите его из монитора.
