Разборка панели подножки Mercedes W123
Если ваш вентилятор издает шум, вам необходимо проверить наличие утечек в кондиционере внутри автомобиля или вам нужно снять ваш приборный щиток, вам придется снять одну или обе панели подножки. Не позволяйте этому помешать вам провести собственную диагностику и работы! В этом руководстве рассматривается панель подножки со стороны пассажира в качестве примера, панель со стороны водителя в основном такая же.
Шаг 1
Начните с аккуратного поддевания крышек для винтов на верхнем крае панели подножки.
Шаг 2

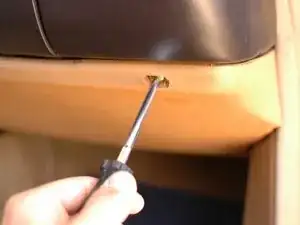

Затем удалите эти винты.
Шаг 3

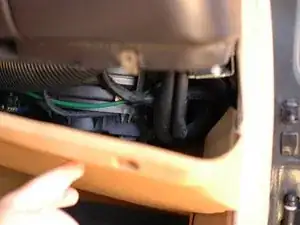

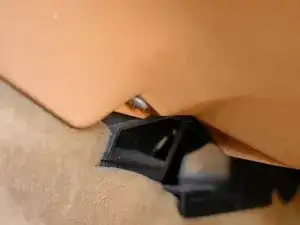

Затем удалите любые металлические винты и пластиковые винты обшивки по бокам панели подножки под приборной панелью.
Шаг 4

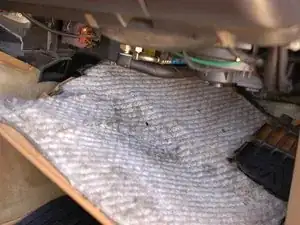

Теперь опустите панель вниз и положите на пол.
Она может быть полностью снята для дальнейшего удобства доступа, в зависимости от выполняемой работы.
Шаг 5
Теперь вам нужно определить некоторые из компонентов, которые вы наблюдаете, чтобы вы могли начать работать над тем, который имеет проблемы.
Вот некоторые из них, которые вы можете найти. Этот автомобиль — 1985 300D; если у вас более старая модель, элементы могут немного отличаться.

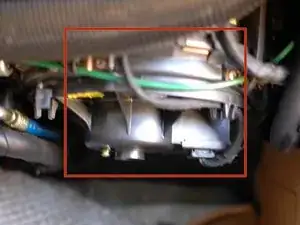

Вентилятор отопителя

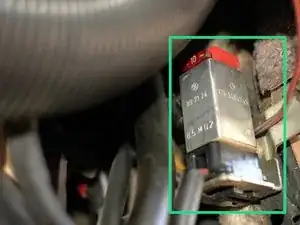

Реле защиты от перенапряжения

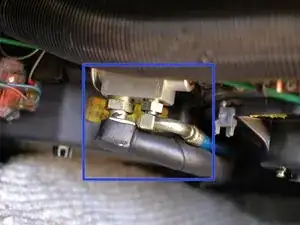

Расширительный клапан кондиционера
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
