Замена тяговой ручки Mercedes-Benz c230 2007
Распространённая проблема Mercedes-Benz 2000-х годов — тяговая ручка со временем легко ломается. Это подробное руководство по замене тяговой ручки на Mercedes-Benz c230 2007 года. Отсутствие возможности использовать ручку затрудняет закрытие двери изнутри.
Данное руководство применимо к большинству моделей Mercedes-Benz, включая: C-Class, W203, C230, C240, C280, C320, C350, C32 AMG и C55 AMG.
Перед началом работы обязательно опустите стекло — это упростит выполнение шагов.
ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЗАМЕНЫ УБЕДИТЕСЬ, ЧТО АВТОМОБИЛЬ ВЫКЛЮЧЕН
Шаг 1

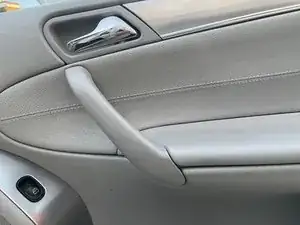

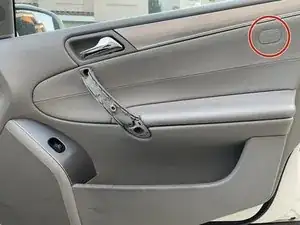

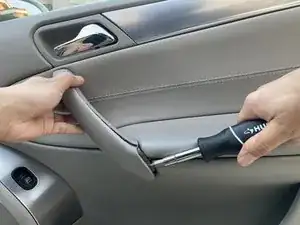

Используйте лопатку, чтобы поддеть и снять крышку тяговой ручки.
Перед началом замены обязательно опустите стекло. В моём примере это делается на ШАГЕ 4.
Шаг 2

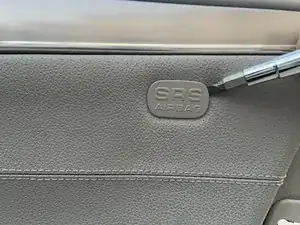

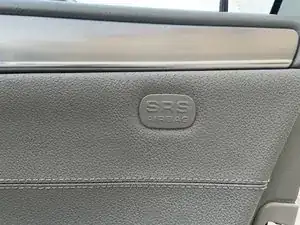

Используйте лопатку, чтобы поддеть и снять значок SRS-подушки безопасности.
Шаг 3

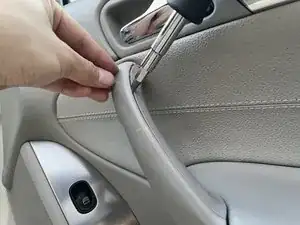

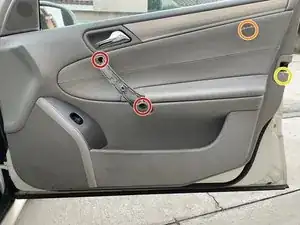

Используйте отвёртку Torx T30, чтобы вывернуть два винта внутри тяговой ручки.
Используйте отвёртку Torx T30, чтобы вывернуть винт за значком SRS-подушки безопасности.

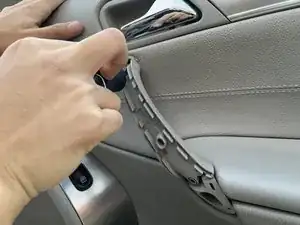

Используйте отвёртку Torx T20, чтобы вывернуть винт на кнопке замка.
Шаг 4

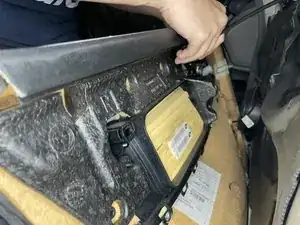

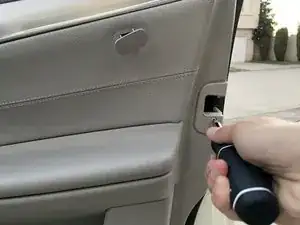

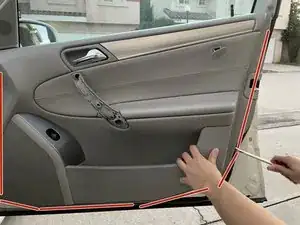

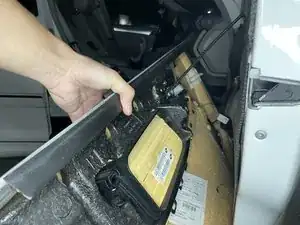

Используйте инструмент для снятия обивки двери, чтобы поддеть и снять панель обивки с металлического каркаса двери.
После отделения панели обивки от металла аккуратно потяните её в стороны и вниз, чтобы ослабить фиксаторы.
Работа будет удобнее, если стекло опущено. После открытия стекла убедитесь, что автомобиль выключен.
Шаг 5

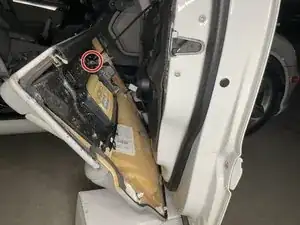

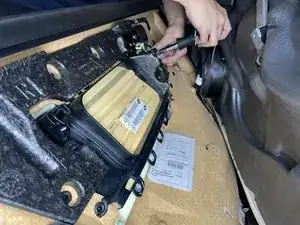

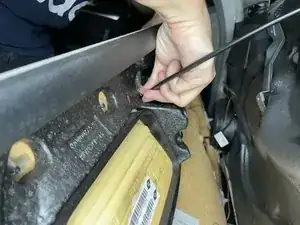

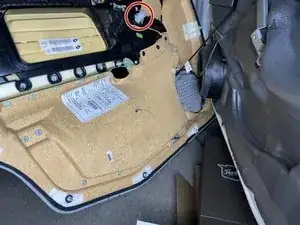

Снимите резиновый кожух с провода тросика замка ручки двери.
Отсоедините от крепления.

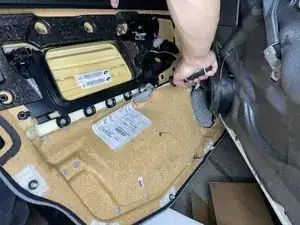

Отсоедините тросик замка ручки двери.
ПЕРЕД ТЕМ КАК КАСАТЬСЯ ВНУТРЕННЕЙ ЧАСТИ ПАНЕЛИ ДВЕРИ, УБЕДИТЕСЬ, ЧТО АВТОМОБИЛЬ ВЫКЛЮЧЕН.
Шаг 6
Используйте отвёртку Torx T20, чтобы вывернуть винты на тяговой ручке.
Шаг 7

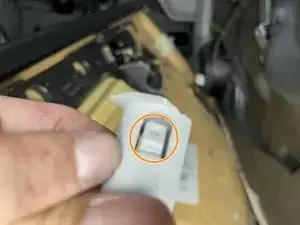

Используйте плоскую отвёртку 3/32 дюйма или 2,5 мм, чтобы нажать на фиксаторы сбоку детали тяговой ручки.
Скорее всего, эта часть тяговой ручки и является сломанной деталью, но если нет, то вы будете снимать верхнюю часть ручки.
Это фиксаторы.
Шаг 8

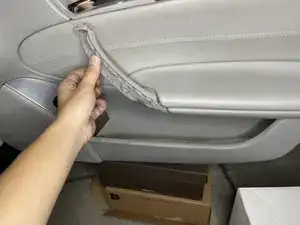

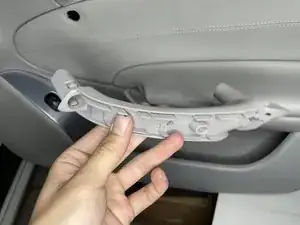

Установите новую тяговую ручку на место.
Используйте отвёртку Torx T30, чтобы закрепить новую тяговую ручку.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
