Разборка облицовки перчаточного ящика Mercedes W123
За панелью приборов W123 скрыто множество элементов, которые могут потребовать обслуживания, включая различные реле и несколько вакуумных актуаторов для системы климат-контроля.
Одним из способов облегчить доступ к нескольким из этих частей является снятие облицовки перчаточного ящика. Узнайте, как это сделать, здесь.
Шаг 1

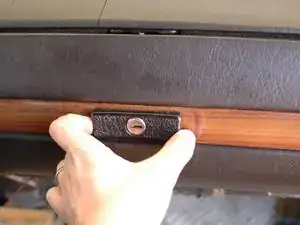

Начните с открытия перчаточного ящика.
Шаг 2

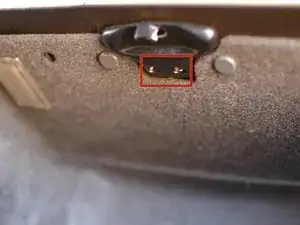

Удалите два винта с крестовой головкой в защелке двери перчаточного ящика, затем снимите ее.
Шаг 3

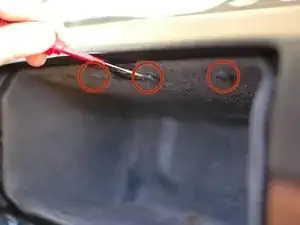

Аккуратно приподнимите расширительный штекер в зажимах перчаточного ящика. Они будут располагаться в верхней и нижней части.

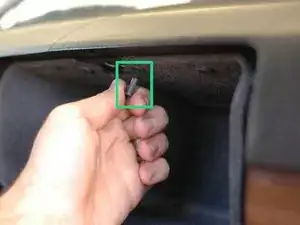

Как только вы приподнимете его часть, вы сможете достать его до конца вручную или аккуратно с помощью плоскогубцев с узким носом.
Шаг 4
Затем можно вытащить зажимы из облицовки. Удалите их все.
Шаг 5

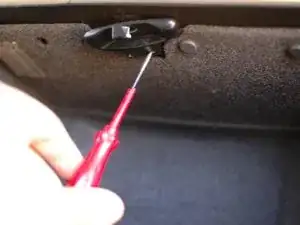

Аккуратно приподнимите крышку лампы перчаточного ящика.
Шаг 6

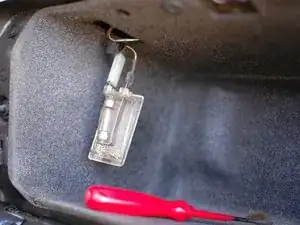

Теперь отключите два разъема от лампы и снимите корпус лампы.
Обязательно обратите внимание на ориентацию двух проводов для повторной установки.
Шаг 7

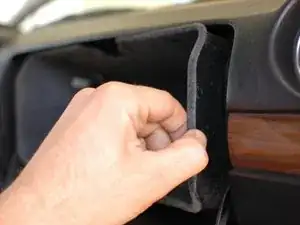

Теперь облицовка перчаточного ящика будет вытаскиваться вручную.
Заключение
Для сборки устройства следуйте этой инструкции в обратном порядке.
