Замена блока климат-контроля Mercedes W123 v2

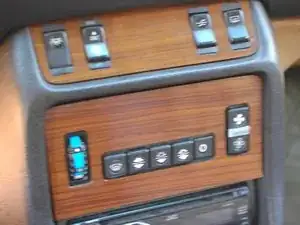

Для облегчения идентификации, так выглядит панель нажимных кнопок климат-контроля второго поколения в W123. Если у вас такая же, это руководство для вас.

Для начала аккуратно подденьте деревянную накладку, закрывающую переднюю панель блока климат-контроля. Используйте пластиковый монтажный инструмент или плоскую отвертку. Дополнительные советы см. в руководстве по замене деревянной накладки.

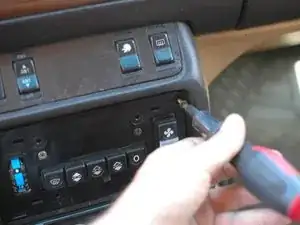

Далее снимите два винта в верхних углах панели за деревянной накладкой.

Затем вытяните панель сначала монтажным инструментом или плоской отверткой, затем пальцами. Подденьте только до тех пор, пока не почувствуете лёгкое сопротивление защёлок внизу. Затем придётся поднимать вверх, продолжая тянуть, пока пластиковые защёлки не освободятся от нижнего края.

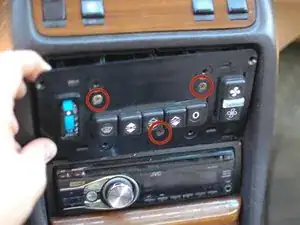

Затем снимите три винта вокруг кнопок на панели, чтобы отделить переднюю панель от блока управления.

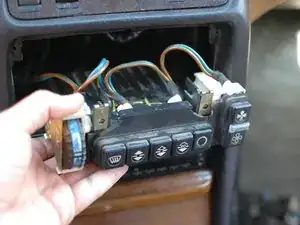

После снятия передней панели останется только сам блок управления.

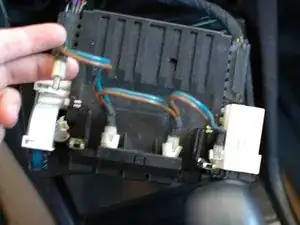

Осторожно потяните за четыре держателя лампочек, которые вставляются в верхнюю часть блока, чтобы извлечь их.

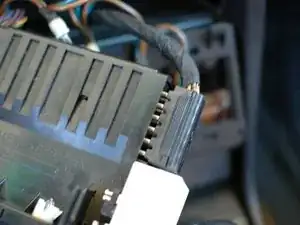

Затем снимите два больших разъёма, по одному с каждой стороны блока управления. Не тяните и не поддевайте слишком сильно, иначе вы рискуете оторвать крышку с обратной стороны разъёмов, что может привести к распутыванию проводов. Действуйте медленно и аккуратно расшатывайте их, пока они не выйдут.

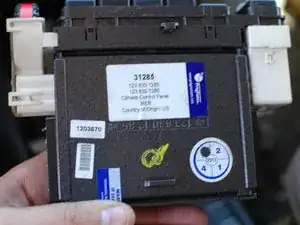

Теперь вы можете извлечь блок управления и выполнить необходимую работу (например, перепайку «холодных» соединений) или установить восстановленный блок, подобный изображённому Programa.
