Замена твердой трубки топливного инжектора Mercedes W123
Твердые трубки инжекторов подают топливо от насоса к инжекторам под очень высоким давлением; более 1000 psi! Даже самая маленькая трещина в металлической трубке приведёт к утечке топлива. В таком случае их нужно будет заменить.
Кроме того, с твердыми трубками не очень много может пойти не так, но полезно знать, как их снять и установить, чтобы упростить выполнение других задач, таких как замена свечей накала.
Шаг 1

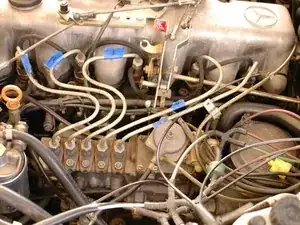

Начните с маркировки твердых трубок. Каждая из них устанавливается только в одном месте, это упростит повторную установку трубок или установку новых, если вы отметите, где каждая трубка должна находиться на насосе/инжекторах.
Шаг 2

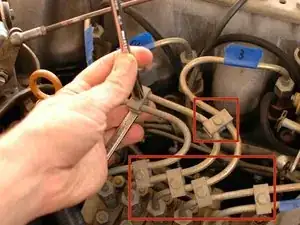

Затем начните снимать зажимы, которые держат соседние твердые трубки вместе.
Вам понадобится головка на 8 мм на болт, который держит зажимы вместе, и боковой ключ на 8 мм на нижнюю гайку, в которую входит болт.
Делайте это медленно и будьте осторожны, чтобы не уронить гайки или детали зажимов, так как они могут упасть за насос. Вытащить их не невозможно, но может быть сложно.

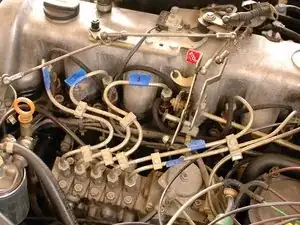

На втором изображении показаны твердые трубки без всех зажимов. Обязательно установите все зажимы на трубки; они помогают предотвратить чрезмерные вибрации. Вибрации обычно вызывают их трещины!
Шаг 3

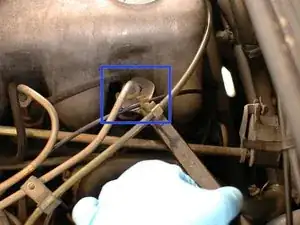

Теперь используйте ключ на 17 мм, чтобы ослабить задние гайки на твердых трубках у насоса.
Затем используйте тот же ключ, чтобы ослабить гайку на той же твердой трубке у соответствующего инжектора.
Шаг 4

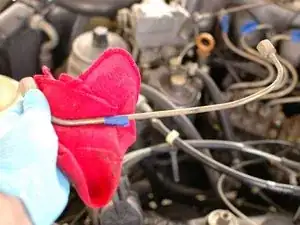

Теперь вы можете удалить эту твердую трубку.
Продолжайте в том же духе с другими трубками, пока все не будут удалены.
Шаг 5

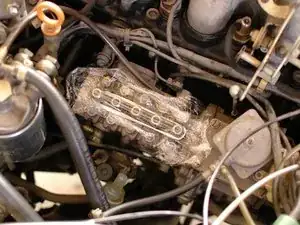

Пока ваши твердые трубки сняты, закройте фитинги трубок на насосе, а также на каждом инжекторе, чтобы предотвратить загрязнение. У инжекторных форсунок очень маленькие отверстия, которые легко могут забиться.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
