Разборка и очистка датчика уровня топлива Mercedes W123
Датчик уровня топлива вашего автомобиля после снятия можно разобрать для очистки и осмотра перед заменой. Это особенно полезно, поскольку 1) новые запасные части у Mercedes очень дорогие и 2) б/у детали так же вероятно неисправны, как и установленный у вас в машине датчик. Используйте это руководство, чтобы разобрать его и провести обслуживание.
Шаг 1
После снятия датчика уровня топлива (если вам нужна помощь со снятием, смотрите руководство по замене датчика уровня топлива) вы можете приступить к разборке и очистке.

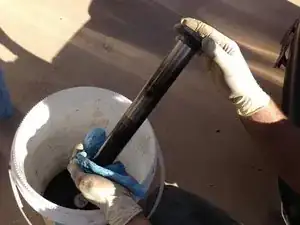

Начните с протирания корпуса датчика от топлива, грязи и абразива, чтобы облегчить работу.
Шаг 2

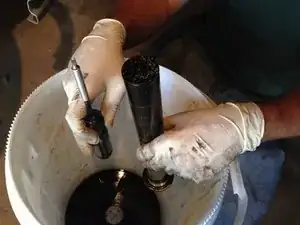

Переверните датчик уровня топлива. Всегда работайте над ёмкостью, например ведром, так как небольшие количества дизельного топлива могут продолжать капать при переворачивании.

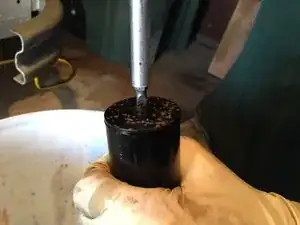

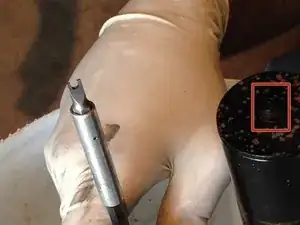

На нижней стороне датчика находится маленькая гайка. Эту гайку необходимо снять при помощи насадки под ключ, как показано.
Поверните её, пока она не будет полностью вынута из основания датчика.
Шаг 3

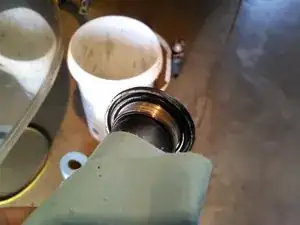

Переверните узел обратно и извлеките верхнюю часть из трубки, образующей корпус датчика.
Позади снятой гайки находятся две маленькие пластины (одна пластиковая и одна металлическая). Обратите внимание на порядок их расположения. Металлическая пластина снаружи, пластиковая — внутри. Также обратите внимание на ориентацию пластиковой пластины: у неё есть внутренняя и наружная стороны.
Внутри вы найдете поплавок и три провода, обеспечивающие работу датчика. На фото видно эти три провода.
Тщательно осмотрите эти провода. Если какой-либо из них оборван, его потребуется вернуть на контакты с помощью пайки.
Если провода целы, переходите к очистке внутренних компонентов (провода, поплавок и т. п.) и внутренней поверхности трубки с помощью очистителя тормозов.
Будьте очень осторожны при обращении с внутренностями датчика — три провода очень хрупкие!
Шаг 4
Дождитесь полного высыхания компонентов от очистителя, затем соберите изделие обратно.
Рассмотрите возможность замены уплотнения в верхней части датчика, непосредственно над резьбовой частью. Надёжное уплотнение необходимо, чтобы предотвратить проникновение запахов дизеля в багажник и/или салон.
После завершения установите датчик обратно.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
