Замена ЖК-экрана Sony Handycam DCR-SR42
Экран позволяет пользователю просматривать фотографии, видео и меню. Это хрупкая часть камеры, которую может потребоваться заменить, если ничего не отображается или если камера включается, но не позволяет пользователю записывать или получать доступ к меню.
Замена экрана DCR-SR42 — простая процедура, которая займет не более 40 минут. Тем не менее при разборке камеры следует соблюдать осторожность, чтобы не повредить гибкий кабель или другие внутренние компоненты камеры. Также необходимо убедиться, что аккумулятор отключен от камеры как минимум за час до начала разборки, так как конденсаторы внутри камеры могут оставаться заряженными некоторое время после извлечения аккумулятора. Необходимо дать конденсаторам разрядиться, чтобы предотвратить травмы пользователя или повреждение камеры.
Для устранения проблем, связанных с ЖК-экраном, обратитесь к руководству по устранению неполадок Sony Handycam DCR SR-42
Шаг 1
Извлеките аккумулятор, затем с помощью прецизионной отвертки Phillips #00 отвинтите три винта Phillips #00 длиной 3 мм, расположенные под аккумулятором.
Подождите 1 час после извлечения аккумулятора, прежде чем продолжать разборку камеры.
Шаг 2

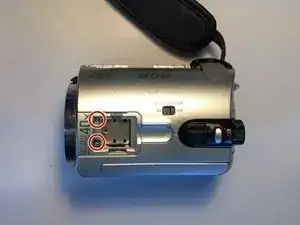

Отверткой Phillips #00 удалите три винта длиной 3 мм на дне камеры.
Шаг 3
Отвинтите три винта Phillips #00 длиной 3 мм на боковой стороне камеры.

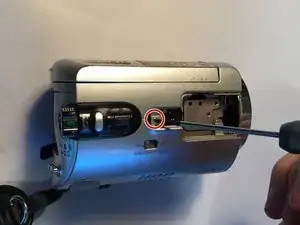

Снимите винт Phillips #00 длиной 4 мм, расположенный под крышкой AV-порта.
Шаг 4
Аккуратно оттяните черную пластиковую крышку жесткого диска от корпуса камеры. Это откроет доступ к жесткому диску.
Даже при извлечении всех винтов для снятия этой детали потребуется некоторое усилие.
Шаг 5

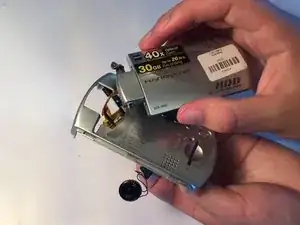

Поднимите жесткий диск из камеры, схватив серые резиновые крепления и потянув их вверх.
Жесткий диск подключен гибким кабелем. Снимайте жесткий диск медленно, чтобы не повредить гибкий кабель.
Шаг 6
Снимите резиновые крепления, стянув их с жесткого диска.
Шаг 7
Осторожно отключите гибкий кабель от жесткого диска.
Шаг 8

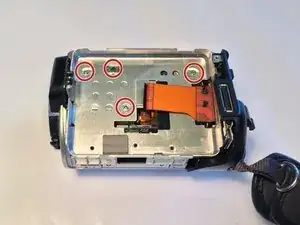

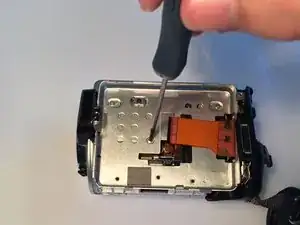

Снимите четыре винта Phillips #00 длиной 3 мм, расположенные под жестким диском.
Шаг 9

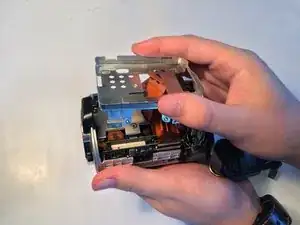

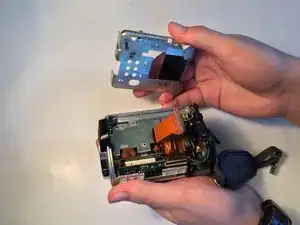

Нажмите на две защелки, как показано, и приподнимите металлическую пластину, снимая её с камеры.
Даже при извлечении всех винтов для снятия этой детали потребуется некоторое усилие.
Шаг 10

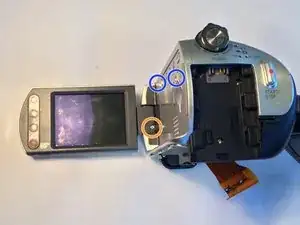

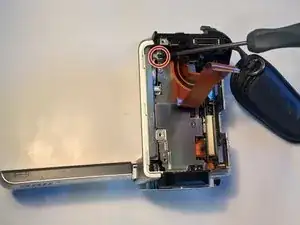

Отвинтите два винта Phillips #00 длиной 4 мм с нижней стороны камеры.
Снимите винт Phillips #00 длиной 2 мм с петли экрана.
Отвинтите два винта Phillips #00 длиной 6 мм с боковой стороны.
Шаг 11

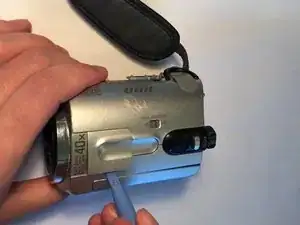

С помощью пластикового инструмента для открытия снимите пластиковую крышку с верхней части камеры.
Снимите два винта Phillips #00 длиной 3 мм, расположенные под пластиковой крышкой.
Шаг 12

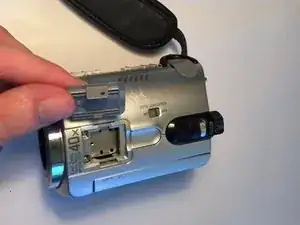

Снимите вторую пластиковую крышку с верхней части камеры.
Отвинтите винт Phillips #00 длиной 4 мм, находящийся под крышкой.
Шаг 13

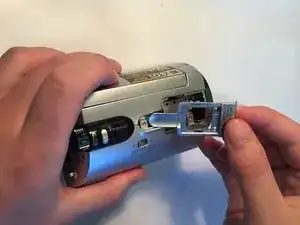

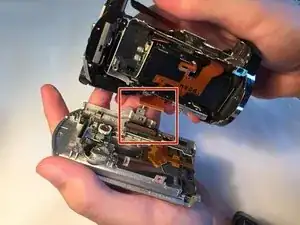

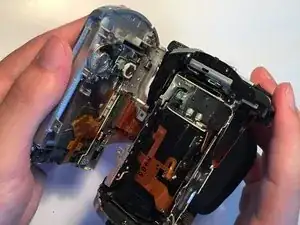

Аккуратно отоприте сборку экрана от основного корпуса камеры.
Отключите гибкий кабель от сборки экрана.
Даже при извлечении всех винтов для снятия этой детали потребуется некоторое усилие.
Шаг 14
Снимите пять винтов Phillips #00 длиной 3 мм с узла экрана.
Шаг 15

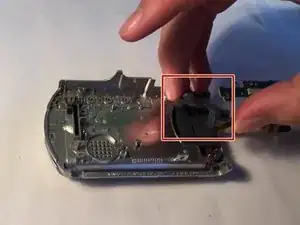

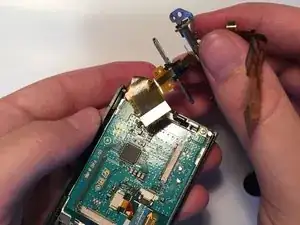

Аккуратно приподнимите звуковой чип и оторвите гибкий кабель от корпуса экрана.
Снимите пластиковую скобу с петли.
Шаг 16

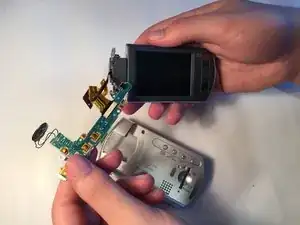

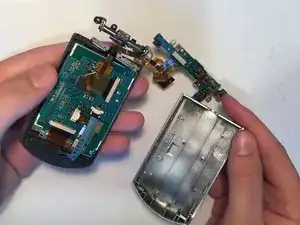

Извлеките экран из пластикового корпуса, протянув гибкий кабель и звуковой чип через отверстие в корпусе.
Шаг 17

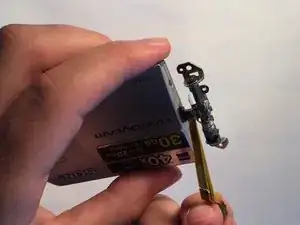

Поверните петлю вбок и снимите два винта Phillips #00 длиной 4 мм с боковой стороны экрана.
Шаг 18

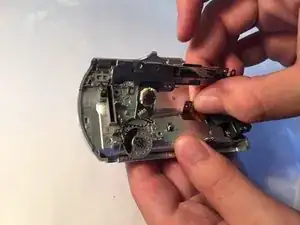

С помощью пластикового инструмента для открытия снимите пластиковые крышки петель и оголите металлическую петлю.

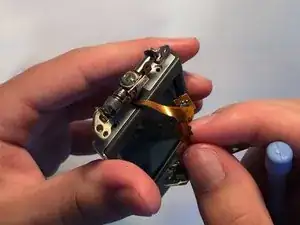

Размотайте гибкий кабель вокруг петли.
Шаг 19

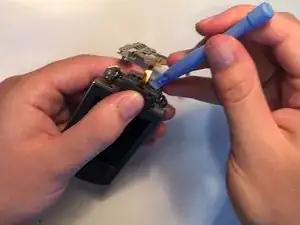

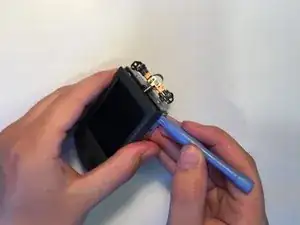

Используйте пластиковый инструмент для открытия, чтобы открыть корпус экрана.
Даже при удалённых всех винтах для снятия этой детали потребуется некоторое усилие.
Шаг 20

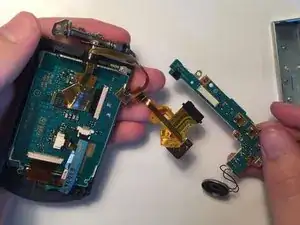

Отключите гибкий кабель от звукового чипа.
Отключите гибкий кабель от чипа экрана.
Шаг 21

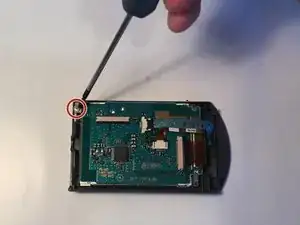

Выверните винт Phillips #00 2 мм из чипа экрана.
Шаг 22

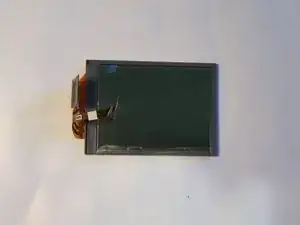

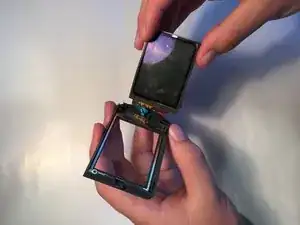

Снимите ЖК-экран и чип из пластикового корпуса.

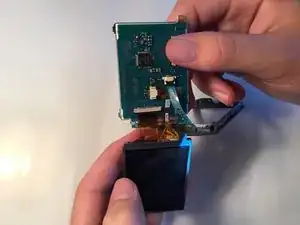

Отделите экран от чипа.
Шаг 23

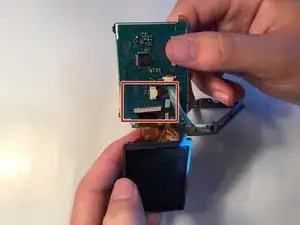

Отключите кабель экрана от чипа экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
