Замена гибкого кабеля (флекс) Sony Handycam DCR-HC30
Это руководство описывает шаги, необходимые для замены гибкого кабеля, соединяющего ЖК-экран с материнской платой в Sony Handycam DCR-HC30. Эта замена может быть достаточно сложной, если не использовать подходящие инструменты.
Шаг 1
Для начала необходимо снять ЖК-экран.

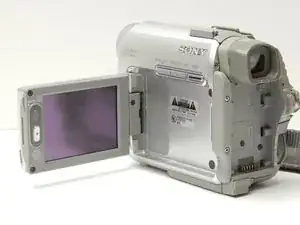

Разверните ЖК-экран в полностью открытое положение.

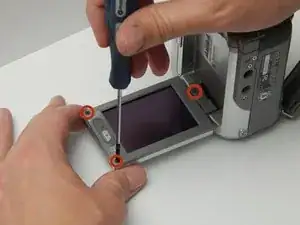

Снимите три винта Phillips #1 5 мм на передней части ЖК-экрана.
Шаг 2
Переверните камеру так, чтобы объектив был сверху.

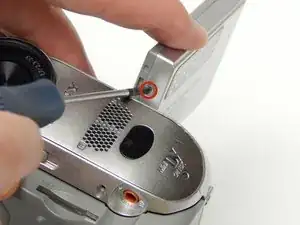

Поверните ЖК-экран так, чтобы увидеть винт Phillips #1 5 мм на внутренней стороне; снимите винт.
Поверните ЖК-экран вокруг, чтобы винт Phillips #1 5 мм оказался на том же месте с другой стороны.

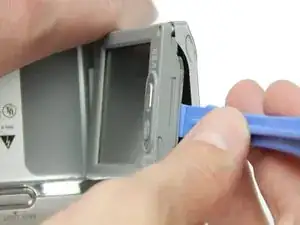

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить заднюю часть экрана от корпуса.
Шаг 3
Детали очень маленькие и хрупкие, их легко повредить.
Сняв заднюю часть, поверните ЖК-экран обратно.

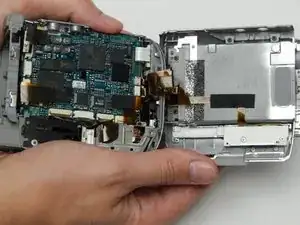

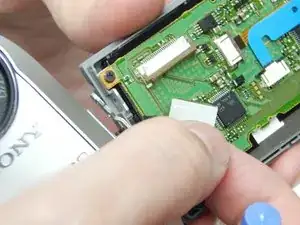

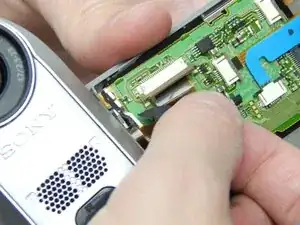

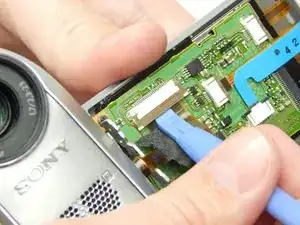

С помощью пластикового инструмента аккуратно приподнимите держатель, фиксирующий ленточный кабель.
Осторожно выведите ленточный кабель из его разъёма.
После выполнения этого шага камера отделится от ЖК-экрана. Дальше вы будете работать только с камерой.
Шаг 4
Сняв ЖК-экран, приступайте к остальным винтам.
Разместите камеру так, чтобы видоискатель был обращён к вам.

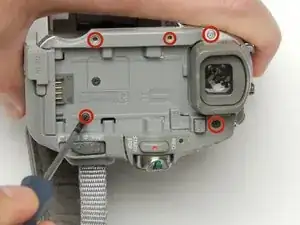

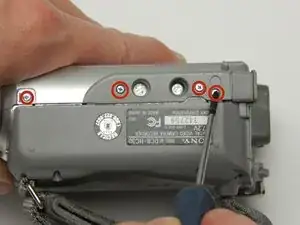

Снимите пять винтов Phillips #1 5 мм, выделенных на фото.
Переверните камеру так, чтобы нижняя часть была обращена к вам.
Снимите эти четыре выделенных винта Phillips #1 5 мм.
Шаг 5
Снимите последний винт Phillips #1 5 мм, который немного скрыт в посадочном месте ЖК-экрана.
На следующем шаге будьте осторожны, чтобы не сломать защёлки, удерживающие половины корпуса камеры.
Держась за нижнюю часть камеры, захватите обе половины корпуса и аккуратно раздвиньте их.
Вы услышите лёгкие щелчки при освобождении защёлок.
Шаг 6

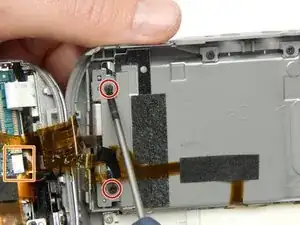

Снимите два винта Phillips #1 5 мм, находящиеся на нижней стороне, как показано на фото.

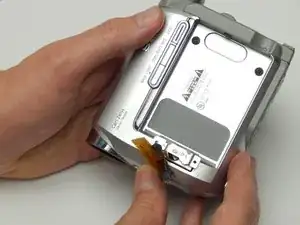

Осторожно выведите флекс-кабель из его разъёма (обозначено оранжевым кругом).
Поднимите пластиковую крышку на шарнире, где ранее находился ЖК-экран.
Шаг 7
Переверните камеру вверх дном и разместите сторону с ЖК-экраном перед собой.

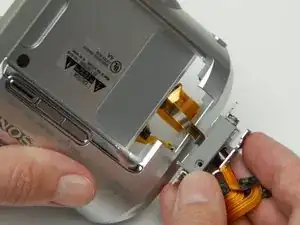

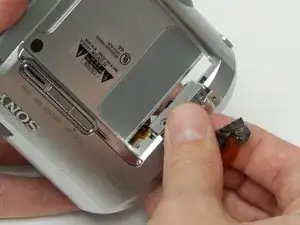

Снимите узел флекс-кабеля и проденьте кабель через отверстие.
Шаг 8

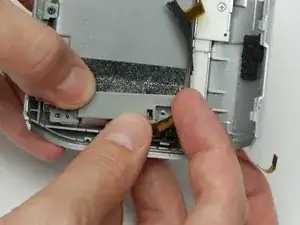

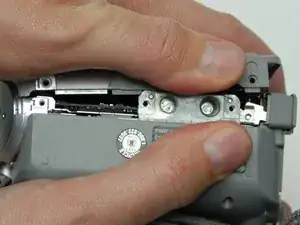

Используя лопатку, нажмите на защёлки в отверстиях, как показано. Переверните узел и выполните то же с другой стороны.

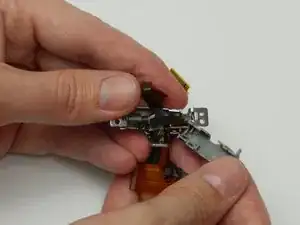

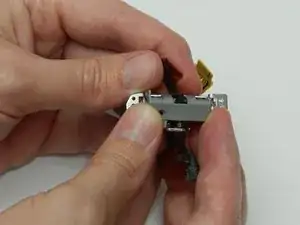

Держа за металлическую часть узла, снимите пластиковое покрытие, прикреплённое защёлками.
Шаг 9

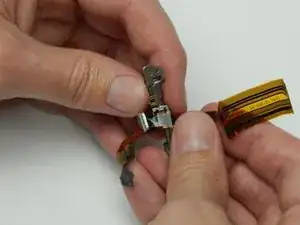

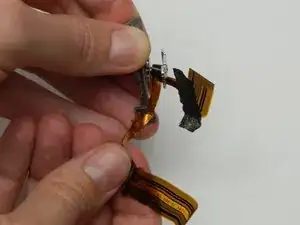

Держав за металлический узел, аккуратно размотайте флекс-кабель.
Флекс-кабель плотно намотан на металлический стержень в центре узла.

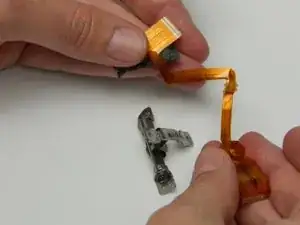

Снимите флекс-кабель с узла.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
