Замена динамика Sony Handycam FDR-AX33

Извлеките батарею, подвинув защёлку в сторону корпуса камеры. Нажмите батарею вниз и вытащите её.

Снимите шесть чёрных винтов Phillips #00 длиной 4 мм с нижней панели камеры.

Снимите нижнюю панель. Это может быть трудно, но сильное рывковое движение не должно нанести вреда вам или устройству.

Обязательно отстегните липучку ручного ремня.

Снимите винт Phillips #00 длиной 3 мм с нижней части камеры.

Снимите винт Phillips #00 длиной 4 мм с правой панели.

Снимите правую панель. Снова это может быть трудно, но сильное тянущее движение не должно навредить вам или камере.

Возможно, потребуется использовать инструмент для вскрытия, чтобы снять эту панель.

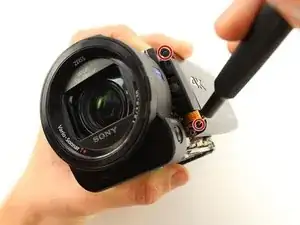

Снимите два винта Phillips #00 длиной 4 мм с верхнего правого угла камеры.

Снимите винт Phillips #00 длиной 4 мм, расположенный перед креплением вспышки.

Снимите винт Phillips #00 длиной 3 мм под правой стороной отсека батареи.

Снимите чёрный винт Phillips #00 длиной 5 мм с верхней части отсека батареи.

Снимите три винта Phillips #00 длиной 4 мм с левой панели под экраном.

Вам нужно будет выдвинуть окуляр, потянув его из корпуса камеры.

С помощью инструмента iFixit для вскрытия снимите верхнюю панель устройства.

Снимите верхний и нижний винты Phillips #00 длиной 4 мм с петли дисплея.

Используйте инструмент iFixit для вскрытия, чтобы снять петлю экрана.

Снимите винт Phillips #00 длиной 3 мм между окуляром и панелью прямо справа от отсека батареи.

Наклоните окуляр вверх, чтобы добраться до винта отверткой.

Снимите панель прямо справа от отсека батареи с корпуса камеры.

Снимите винт Phillips #00 длиной 4 мм над и правее отсека батареи.

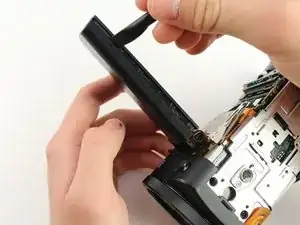

Подденьте левую панель под углом, нажав пластиковой планкой между отсеком батареи и окуляром.

Пошевелите левую панель и аккуратно вытащите её.

Левую панель может быть трудно снять, поэтому приложите значительную силу, но будьте осторожны, чтобы не повредить себя или устройство.

Снимите два винта Phillips #00 длиной 4 мм внутри петли экрана.

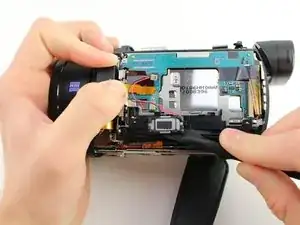

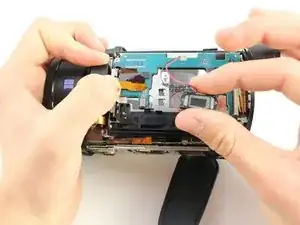

Снимите чёрный пластик с задней стороны экрана.

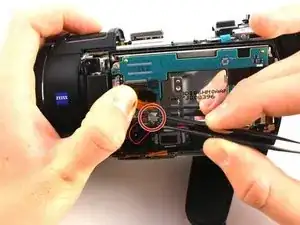

С помощью пинцета отсоедините динамик. Разъём должен быть белым пластиковым элементом, к которому подходят красный и чёрный провода.

Снимите динамик чёрной нейлоновой лопаткой. Динамик приклеен к корпусу.
