Замена слота SD-карты Sony Handycam DCR-SR68

Вымойте и вытрите руки, затем наденьте правильно заземлённый антистатический браслет перед работой с внутренними электронными компонентами. Чтобы заземлить браслет, прикрепите его к металлическому шасси подключённого трёхштырькового блока питания, например компьютера.

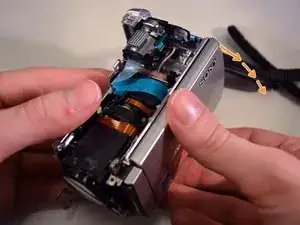

Отстегните ремень для руки.

Извлеките аккумулятор.

Положите устройство на левую сторону, объектив направьте вправо.

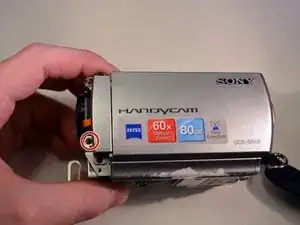

С помощью крестообразной отвёртки JIS размера #00 открутите средний левый винт Phillips 3 мм.

Откройте пластиковую заглушку «DC IN» (обнаружится второй винт Phillips 3 мм).

Открутите второй винт Phillips 3 мм.

Переверните устройство вверх ногами так, чтобы объектив был направлен вправо.

Открутите верхние левый и правый винты Phillips 3 мм.

Правая боковая панель корпуса теперь отвинчена (панель корпуса, показанная на фото вверх).

Снимите правую боковую панель корпуса, потянув вверх.

Жёсткий диск (HDD) теперь открыт.

С помощью пальцев поднимите HDD за его правый конец, поворачивая по оси левого конца.

Лента от HDD теперь обнажена.

Держась за HDD левой рукой, мягкой подушечкой пальцев правой руки аккуратно вытяните лентовый кабель из разъёма, направо.

HDD теперь свободен от устройства.

Установите новый HDD.

Следуйте шагам по снятию HDD/Редактирование для этого шага не требуется.

Снимите A/V-заглушку пальцами./Редактирование для этого шага не требуется.

На нижней части устройства используйте крестообразную отвёртку JIS размера #00, чтобы удалить винты Phillips 3 мм с правой стороны и в средней нижней части нижней панели корпуса.

Снимите нижнюю панель корпуса.

Положите устройство на левую сторону, объектив направьте влево (первое фото).

Удалите три видимых винта Phillips 3 мм с помощью точечной крестовой отвёртки (см. второе фото).

Удерживайте устройство в левой руке, объектив направлен вправо.

Удалите два чёрных винта Phillips 3 мм с помощью отвёртки.

Серый лоток HDD, с правой стороны Handycam, теперь свободен.

Снимите серый лоток, аккуратно вытащив его.

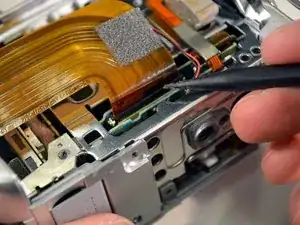

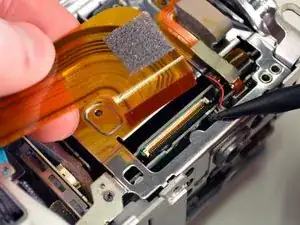

С помощью острого чёрного лопатки аккуратно откройте маленькую чёрную защёлку на разъёме большого лентового кабеля.

Эти защёлки известны своей хрупкостью.

При сборке этот кабель и защёлка могут доставить трудности при установке.

Используйте тупые пинцеты, чтобы отключить красный и чёрный провод, выдернув их наружу и в сторону./Сделайте более крупный план этого снимка.

Аккуратно отсоедините маленький лентовый кабель./Сделайте более крупный план этого снимка.

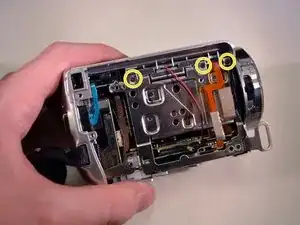

Открутите три верхних винта Phillips 3 мм с помощью точечной крестовой отвёртки. /Открутите три верхних винта Phillips 3 мм с помощью точечной крестовой отвёртки./Сделайте более крупный план для этой фотографии.

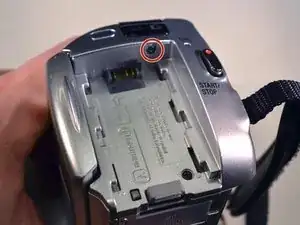

На задней части устройства удалите верхний чёрный винт Phillips 3 мм с помощью точечной крестовой отвёртки./На задней части устройства удалите верхний чёрный винт Phillips 3 мм с помощью точечной крестовой отвёртки.

Верхняя часть устройства теперь свободна./Сделайте это заметкой и выделите другим цветом по сравнению с предыдущим шагом.

Снимите верхнюю панель корпуса устройства, подняв её вверх и от себя./Редактирование для этого шага не требуется.

Отложите верхнюю панель корпуса в сторону./Отложите устройство в сторону.

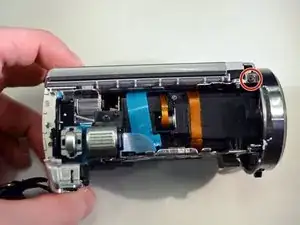

На верхней части устройства открутите правый винт Phillips 3 мм с помощью точечной крестовой отвёртки/Сделайте крупный план винта на этой фотографии.

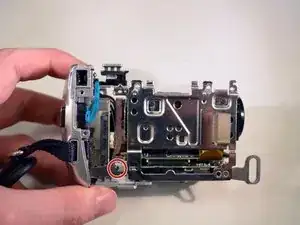

На левой стороне устройства открутите нижний левый винт Phillips 3 мм отвёрткой./Тот же совет для этой фотографии. Крупный план винта поможет читателям.

Установите устройство лицевой стороной вперёд, нижней частью вниз.

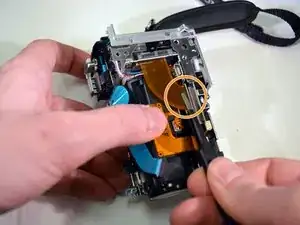

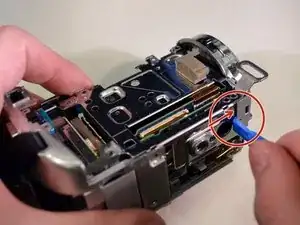

Удерживая устройство левой рукой, приложите лёгкое правое давление пластиковой лопаткой, чтобы поддеть и снять затворную сборку. Для этого поместите пластиковую лопатку в зазор, отмеченный на первой фотографии. Крупный план затворной сборки на изображении также может помочь.

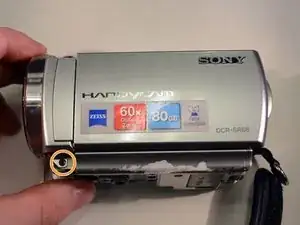

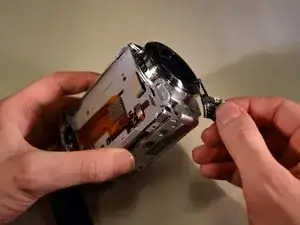

На левой стороне устройства (когда передняя линза направлена влево) отвинтите средний левый 3 мм винт с крестообразной головкой с помощью отвертки.Крупный план винта на фотографии будет лучше.

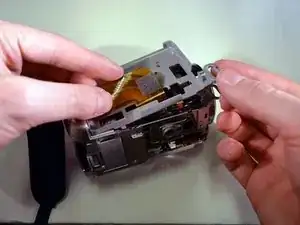

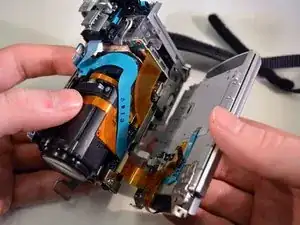

Осторожно отведите демонтированную часть устройства в сторону, пока шлейфы полностью не откроются.Осторожно отведите демонтированную часть устройства в сторону, пока шлейфы полностью не откроются.

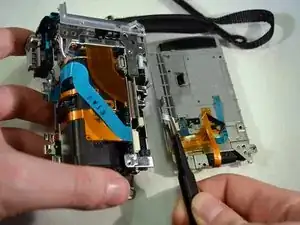

С помощью тупых пинцетов отсоедините маленький оранжевый шлейф.Изменения не требуются.

Тем же пинцетом отсоедините маленький белый шлейф.Сделайте крупный план маленького белого шлейфа на этой фотографии.

Левая сторона устройства теперь свободна./Сделайте это примечанием/Примечание: левая сторона устройства теперь свободна

Поместите левую сторону устройства в надёжное место.

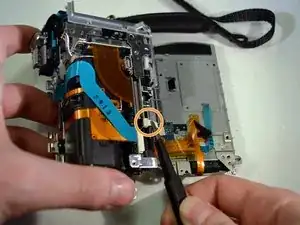

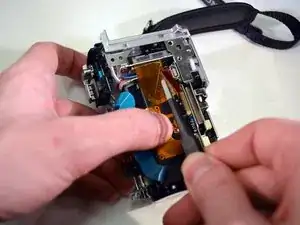

С помощью тупых пинцетов отсоедините синий шлейф./Изменения не требуются.

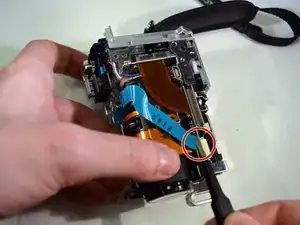

Отсоедините оранжевый шлейф./изменения не требуются.

Следуйте шагам 1–14 для замены линзы./Следуйте шагам 1–14 для замены линзы.

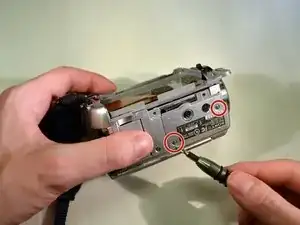

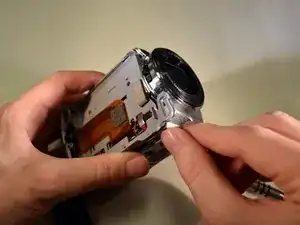

Удалите нижний левый 3 мм винт с крестообразной головкой.Сделайте крупный план винта для этой фотографии.

На нижней части устройства снимите последний 3 мм винт с крестообразной головкой на последней панели.Сделайте крупный план винта для этой фотографии.

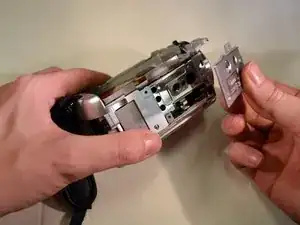

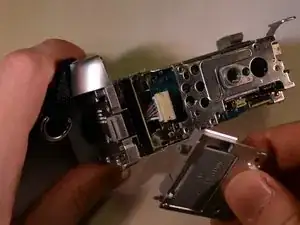

Снимите панель./Изменения не требуются.

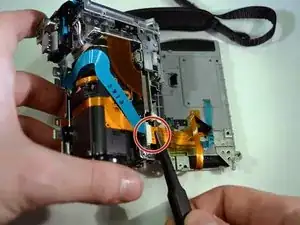

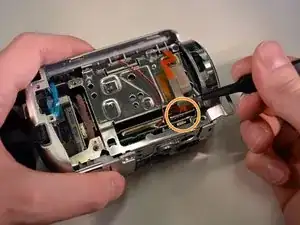

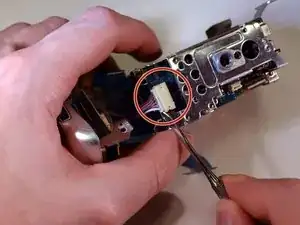

Используйте заострённую металлическую лопатку, чтобы выдавить штекер из разъёма.Сделайте крупный план этого штекера на этой фотографии.

Держите заострённую металлическую лопатку под контролем. Учтите, что остриё острое и может причинить травму.

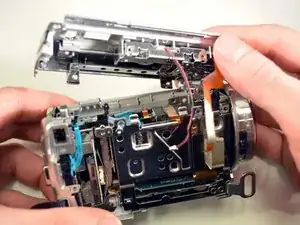

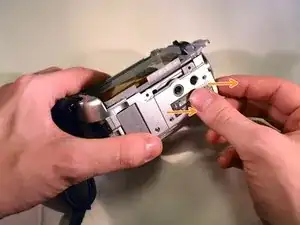

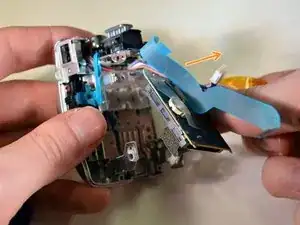

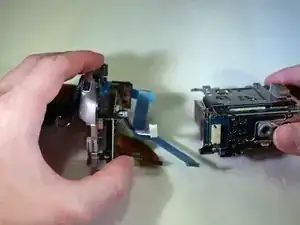

Чтобы разделить две части устройства, приложите силу вниз к правой части, чтобы отделить их.

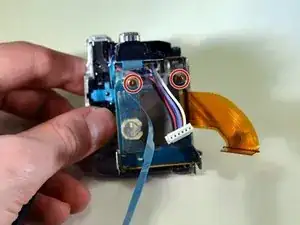

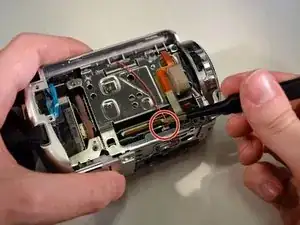

Отвинтите два латунных 3 мм винта с крестообразной головкой с помощью отвертки. /Сделайте крупный план этого изображения.

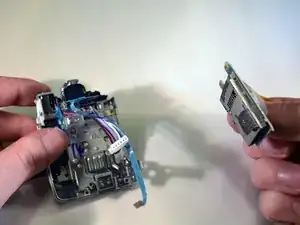

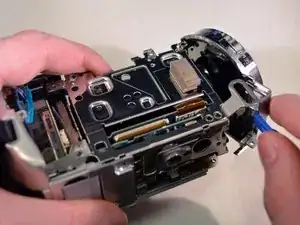

Осторожно снимите слот для SD-карты, как только он будет отвинчен.

Слот для SD-карты теперь снят, как показано на третьем фото.
