Замена дисплея Sony Handycam FDR-AX33

Снимите аккумулятор, нажав на защелку в сторону корпуса камеры. Нажмите на аккумулятор вниз и вытяните его.

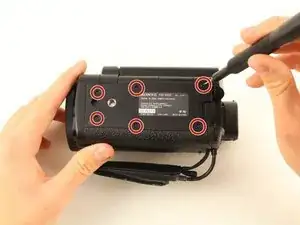

Удалите шесть черных винтов Phillips #00 длиной 4 мм с нижней панели камеры.

Снимите нижнюю панель. Это может быть сложно, но потянуть за нее не должно причинить вреда ни вам, ни устройству.

Убедитесь, что вы открепили ремешок ручки.

Удалите винт Phillips #00 длиной 3 мм снизу камеры.

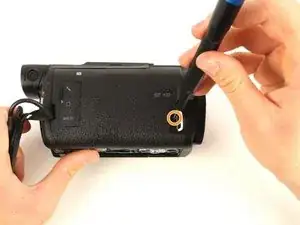

Удалите винт Phillips #00 длиной 4 мм с правой панели.

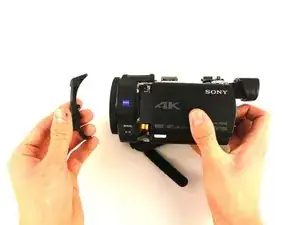

Снимите правую панель. Это может быть сложно, но сильное втяние не повредит вам или камере.

Возможно, вам понадобится использовать инструмент для открытия, чтобы снять эту панель.

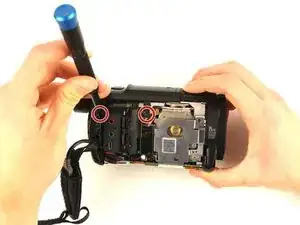

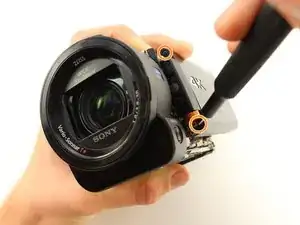

Удалите два винта Phillips #00 длиной 4 мм из верхнего правого угла камеры.

Удалите винт Phillips #00 длиной 4 мм перед креплением вспышки.

Удалите винт Phillips #00 длиной 3 мм под правой частью отсека для аккумулятора.

Удалите черный винт Phillips #00 длиной 5 мм сверху отсека для аккумулятора.

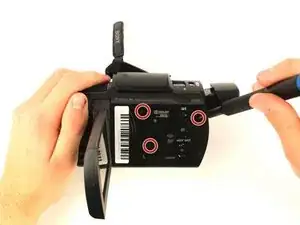

Удалите три винта Phillips #00 длиной 4 мм с левой панели под дисплеем.

Вам нужно будет выдвинуть окуляр, потянув его из корпуса камеры.

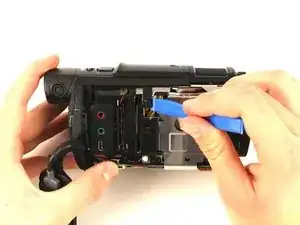

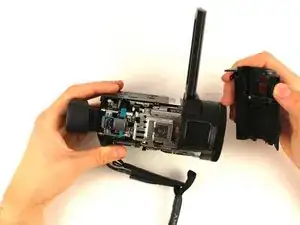

Снимите верхнюю панель устройства с помощью инструмента для открытия iFixit.

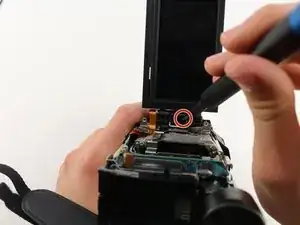

Удалите верхние и нижние винты Phillips #00 длиной 4 мм от крепления дисплея.

Используйте инструмент для открытия iFixit, чтобы снять крепление экрана.

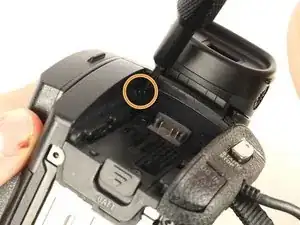

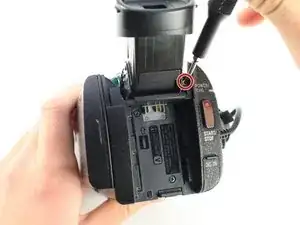

Удалите винт Phillips #00 длиной 3 мм между окуляром и панелью, расположенной непосредственно справа от отсека для аккумулятора.

Наклоните окуляр вверх, чтобы добраться до винта с помощью отвертки.

Снимите панель, расположенную непосредственно справа от отсека для аккумулятора, с камеры.

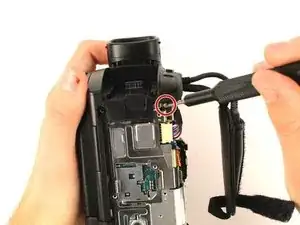

Удалите винт Phillips #00 длиной 4 мм выше и справа от отсека для аккумулятора.

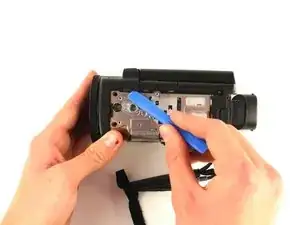

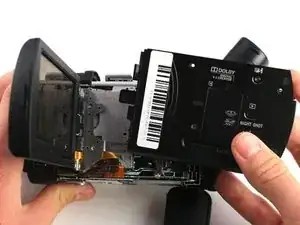

Отогните левую панель под углом, надавив на пластиковую планку между отсеком для аккумулятора и окуляром.

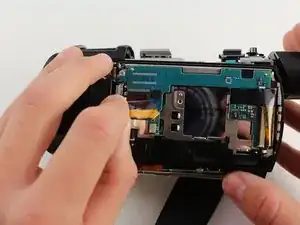

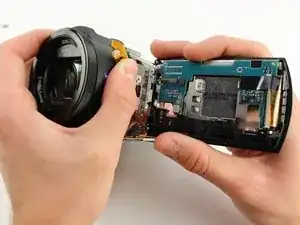

Пошатывайте левую панель и осторожно вытяните ее.

Левую панель может быть трудно снять, поэтому убедитесь, что вы прикладываете достаточное количество усилий, но будьте осторожны, чтобы не навредить ни себе, ни устройству.

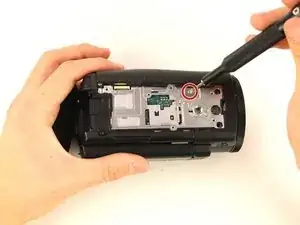

Удалите черный винт Phillips #00 длиной 3 мм из середины крепления.

Удалите два винта Phillips #00 длиной 4 мм изнутри крепления экрана.

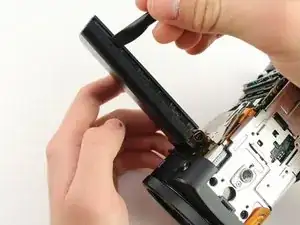

Снимите заднюю панель дисплея с помощью черной нейлоновой лопатки.

Если нейлоновая лопатка не сработает, используйте металлическую лопатку.

Массированная лопатка может нанести серьезный ущерб вашему устройству.

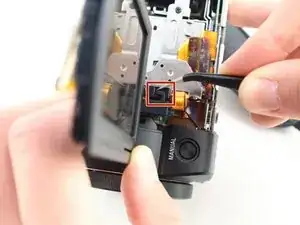

Снимите крышку крепления с помощью пинцета.

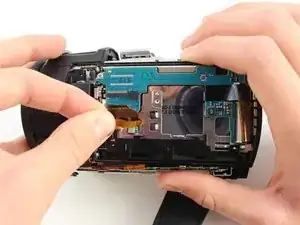

Удалите медные цепи печатной платы от синей платы, вытянув гибкий пластиковый разъем.

Медные цепи печатной платы очень хрупкие и легко ломаются, что может нанести непоправимый ущерб вашему экрану.

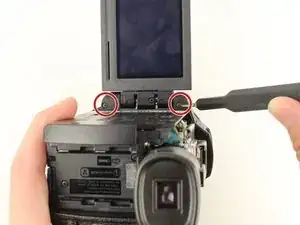

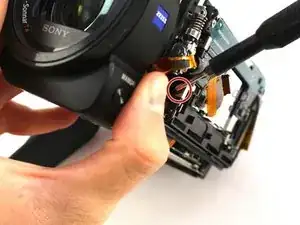

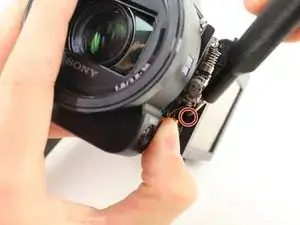

Удалите два винта Phillips #00 длиной 4 мм по обе стороны от соединения между креплением и экраном.

Эти винты очень сложно достать.

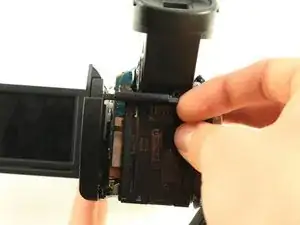

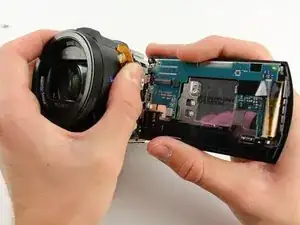

С выдвинутым экраном потяните экран к задней части камеры, чтобы его снять.

Не тяните слишком сильно, чтобы не повредить себя или устройство.
