Замена ЖК-экрана Sony Handycam DCR-HC30

Для начала необходимо снять ЖК-экран.

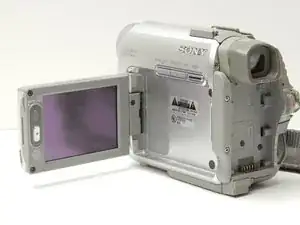

Разверните ЖК-экран в полностью открытое положение.

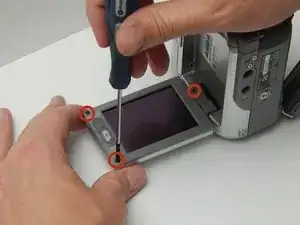

Удалите три винта Phillips #1, 5 мм, на передней части ЖК-экрана.

Переверните камеру объективом вверх.

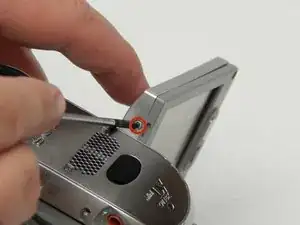

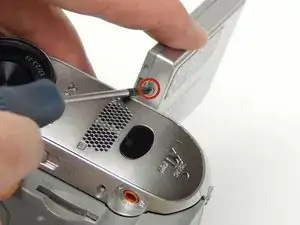

Поверните ЖК-экран так, чтобы был виден винт Phillips #1, 5 мм, на внутренней стороне; снимите винт.

Поверните ЖК-экран вокруг, чтобы получить винт Phillips #1, 5 мм, в том же месте с другой стороны.

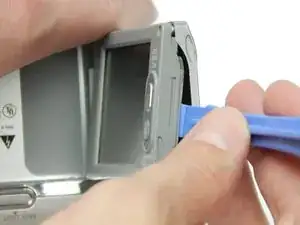

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить заднюю часть экрана от корпуса.

Эти детали очень маленькие и хрупкие и могут легко сломаться.

Сняв заднюю крышку, снова поверните ЖК-экран.

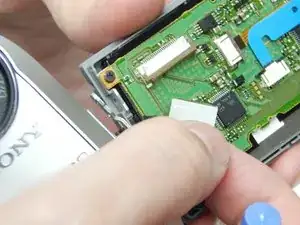

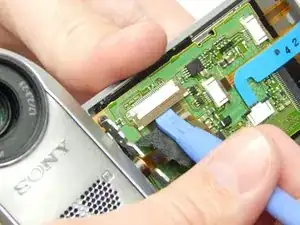

С помощью пластикового инструмента для вскрытия осторожно поднимите держатель, фиксирующий ленточный кабель.

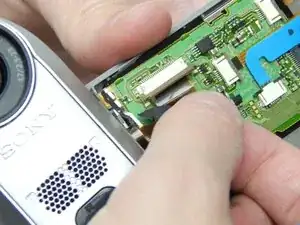

Аккуратно извлеките ленточный кабель из его разъёма.

После выполнения этого шага ЖК-экран отделится от остальной части камеры. С этого момента вы будете работать только с экраном.

Обращайтесь бережно с частями платы внутри. Даже небольшие ошибки могут необратимо повредить плату.

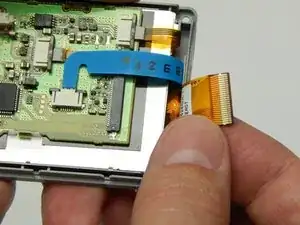

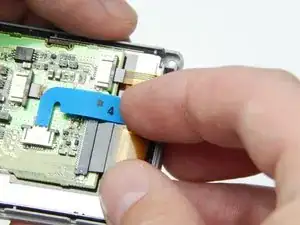

Держа весь блок ЖК-экрана в ладони, возьмитесь большим и указательным пальцами за большой ленточный кабель и осторожно покачивайте, чтобы вынуть его из разъёма.

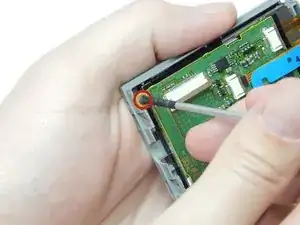

Снимите один винт, который удерживает плату на задней части блока ЖК-экрана.

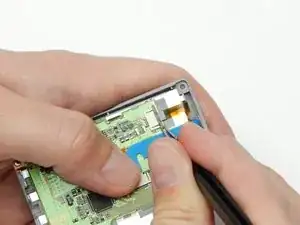

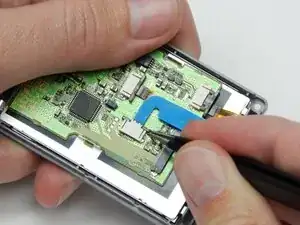

С помощью пинцета осторожно подденьте и поднять защёлки на разъёмах ленточных кабелей трёх кабелей, всё ещё соединённых с платой ЖК-экрана.

Выньте ленточные кабели из их разъёмов.

Внутри блока ЖК-экрана есть три слоя, которые нужно снять.

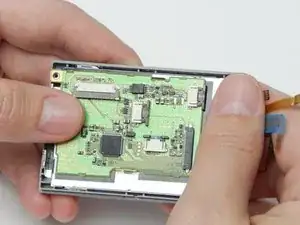

Удерживая ленточные кабели отведёнными в сторону большим пальцем, снимите плату и отложите в безопасное место.

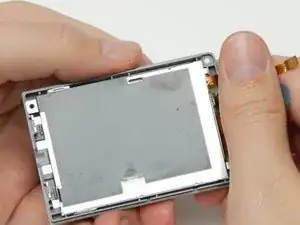

Держа ленточные кабели в стороне, снимите защитный фильтр ЖК-экрана. Это откроет доступ к самому ЖК-экрану.

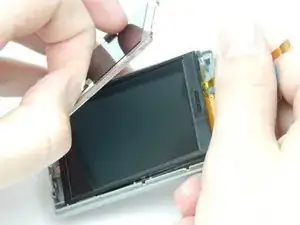

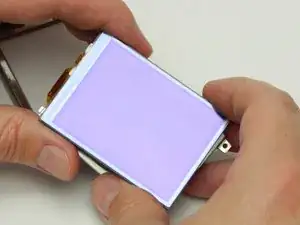

Снимите ЖК-экран.

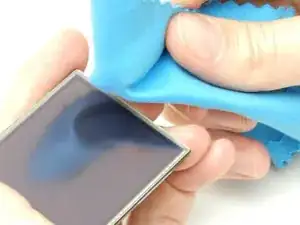

Перед повторной установкой обязательно очистите новый экран микрофибровой тряпкой.
