Замена окуляра Sony Handycam FDR-AX33

Снимите аккумулятор, нажав защёлку в сторону корпуса камеры. Надавите на аккумулятор вниз и вытяните его.

Удалите шесть чёрных винтов Phillips #00 длиной 4 мм с нижней панели камеры.

Снимите нижнюю панель. Это может быть сложно, но резкие рывки не должны причинить вреда вам или устройству.

Обязательно отстегните липучку ремня ручки.

Удалите винт Phillips #00 длиной 3 мм с нижней части камеры.

Удалите винт Phillips #00 длиной 4 мм с правой панели.

Снимите правую панель. Снова это может быть сложно, но сильное тянущее усилие не должно навредить вам или камере.

Возможно, вам придётся использовать инструмент для вскрытия, чтобы снять эту панель.

Удалите два винта Phillips #00 длиной 4 мм в правом верхнем углу камеры.

Удалите винт Phillips #00 длиной 4 мм, расположенный перед креплением вспышки.

Удалите винт Phillips #00 длиной 3 мм под правой стороной отсека батареи.

Удалите чёрный винт Phillips #00 длиной 5 мм сверху отсека батареи.

Удалите три винта Phillips #00 длиной 4 мм с левой панели под дисплеем.

Вам нужно будет выдвинуть окуляр, потянув его из корпуса камеры.

Снимите верхнюю панель устройства с помощью инструмента iFixit для вскрытия.

Удалите верхний и нижний винты Phillips #00 длиной 4 мм с петли дисплея.

Используйте инструмент iFixit для вскрытия, чтобы снять петлю дисплея.

Удалите винт Phillips #00 длиной 3 мм между окуляром и панелью непосредственно справа от отсека батареи.

Наклоните окуляр вверх, чтобы добраться до винта отвёрткой.

Снимите панель непосредственно справа от отсека батареи с камеры.

Удалите винт Phillips #00 длиной 4 мм над и справа от отсека батареи.

Выпрессуйте левую панель под углом, нажав пластиковой планкой между отсеком батареи и окуляром.

Пошевелите левую панель и аккуратно вытяните её.

Левую панель может быть трудно снять, поэтому приложите значительную силу, но будьте осторожны, чтобы не навредить себе или устройству.

Удалите два винта длиной 3 мм Phillips непосредственно перед кнопкой зума.

Выньте синий медный печатный платный разъём из коннектора.

Отщёлкните чёрную пластиковую деталь позади кнопки записи, чтобы снять кнопки фото, записи и зума.

Используйте чёрный нейлоновый лопатка для снятия кнопки записи.

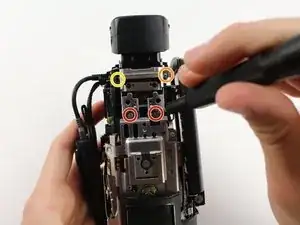

Удалите два винта Phillips #00 длиной 3 мм перед двумя винтами, которые вы сняли на предыдущем шаге.

Удалите винт Phillips #00 длиной 3 мм справа от окуляра.

Удалите винт Phillips #00 длиной 4 мм слева от окуляра.

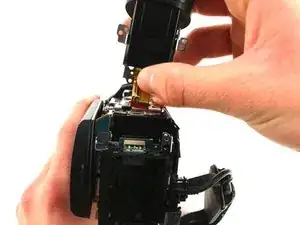

Поднимите медный провод печатной платы, соединяющий окуляр с корпусом камеры.

Медный провод печатной платы легко ломается, проявляйте крайнюю осторожность при его снятии. Убедитесь, что не сгибаете и не скручиваете провод печатной платы.

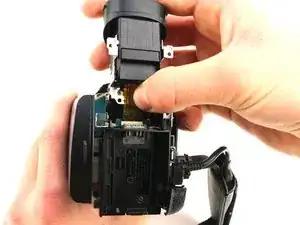

Снимите окуляр с корпуса камеры.
