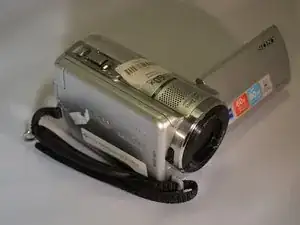

Замена динамика в Sony Handycam DCR-SR68

Перед началом работ извлеките аккумулятор.

Отстегните ремешок для руки.

Возьмите отвертку iFixit и биту Philips JIOS.

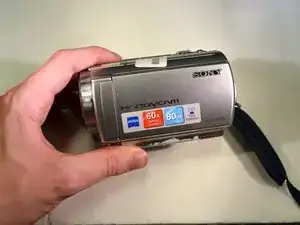

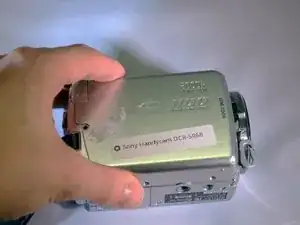

Положите устройство на левый бок объективом вправо.

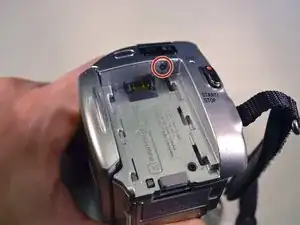

С помощью отвертки отвинтите средний левый винт.

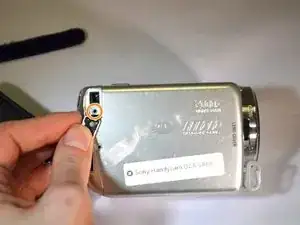

Откройте крышку «DC IN».

Обнаружен второй винт.

Отвинтите этот винт.

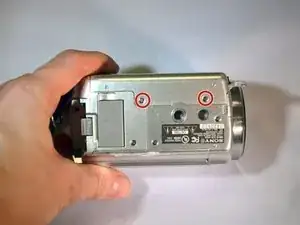

Поверните устройство вверх корпусом так, чтобы объектив оставался справа.

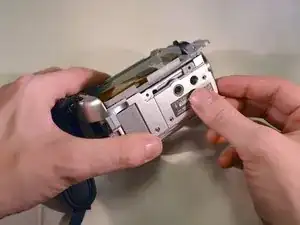

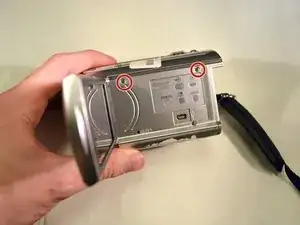

Отвинтите верхние левый и правый винты.

Правая боковая панель теперь свободна.

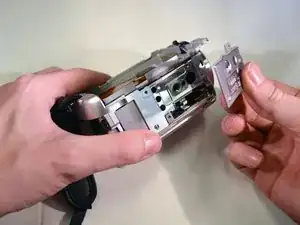

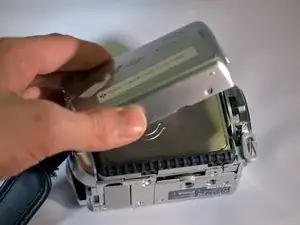

Снимите правую боковую панель, потянув её наружу.

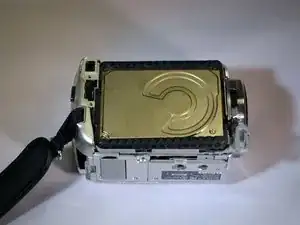

HDD теперь открыт.

С помощью пальцев приподнимите HDD за его правый край, поворачивая его по левому краю.

Лента HDD теперь обнажена.

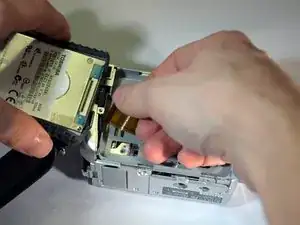

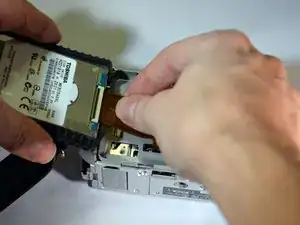

С помощью пальцев аккуратно выньте ленту из её разъёма.

HDD теперь свободен от устройства.

Отложите HDD в сторону.

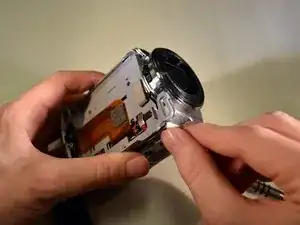

С помощью пальцев снимите разъём A/V.

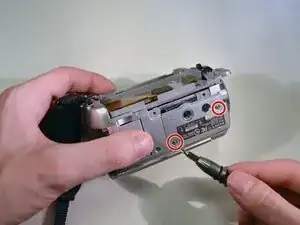

На нижней части устройства отвинтите правые и средние нижние винты Philips 3 мм.

Снимите панель.

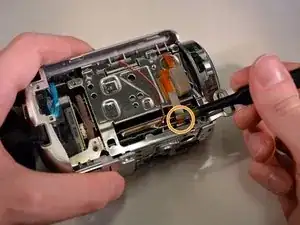

С помощью отвертки отвинтите два верхних чёрных винта Philips 3 мм.

Выньте серый лоток, аккуратно протягивая через вырез большую ленточную проводку.

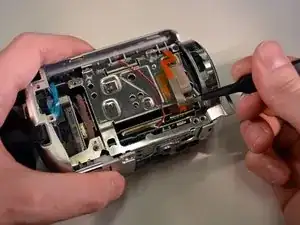

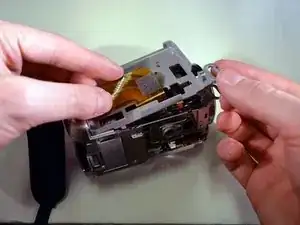

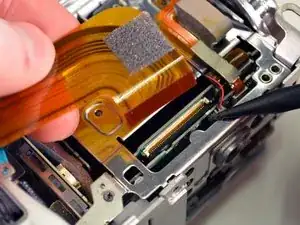

С помощью чёрной острой лопатки аккуратно отожмите защёлку в разъёме большой ленточной проводки.

Отложите большую ленточную проводку в сторону.

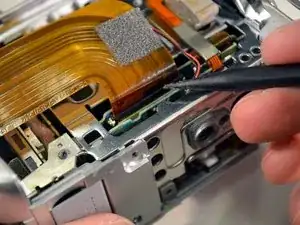

С помощью тупых пинцетов отсоедините красный и чёрный провода.

С помощью тупых пинцетов отсоедините маленькую ленточную проводку.

Отвинтите три верхних винта Philips 3 мм справа налево.

На задней стороне устройства отвинтите верхний винт Philips 3 мм.

На левой стороне устройства отвинтите два верхних винта Philips 3 мм.

Верхняя часть устройства теперь свободна.

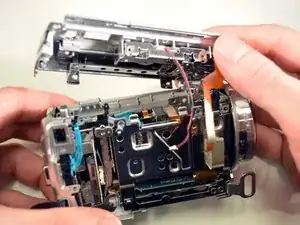

Снимите верхнюю часть устройства, поднимая её вверх.

Осторожно: провода могут зацепиться за рамку.

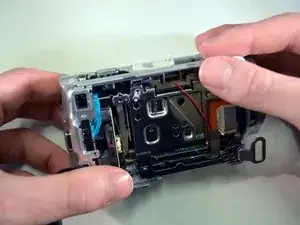

Держа верхнюю часть устройства в руках, снимите четыре видимых винта Philips 3 мм.

Снимите рамку, поднимая её наружу.

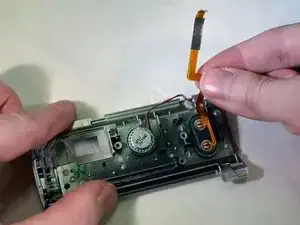

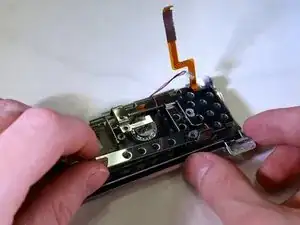

Динамик — это деталь справа с присоединённой ленточной проводкой.

Снимите повреждённый динамик пальцами.

Установите новый динамик.
