Замена ЖК-экрана Sony Handycam DCR-SR 47

Извлеките аккумулятор.

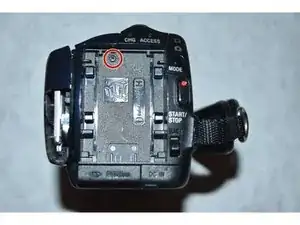

Используйте крестовую отвёртку Philips #000, чтобы выкрутить 3-мм винт под аккумулятором.

Рекомендуется подождать один час после извлечения аккумулятора, прежде чем продолжать разборку камеры.

Используя крестовую отвёртку Philips #000, выкрутите все шесть 3-мм винтов, расположенных на боковой стороне камеры.

Этот шаг сначала может показаться лишним для нахождения жёсткого диска, но он обеспечит доступ к подключённому гибкому кабелю.

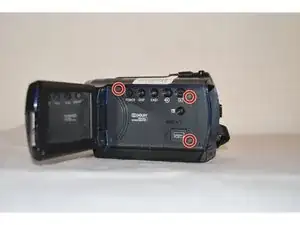

С помощью крестовой отвёртки Philips #000 выкрутите три 3-мм винта, расположенные под ЖК-экраном.

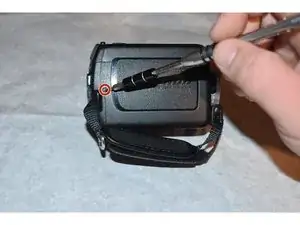

С помощью крестовой отвёртки Philips #000 выкрутите один 3-мм винт на задней панели камеры.

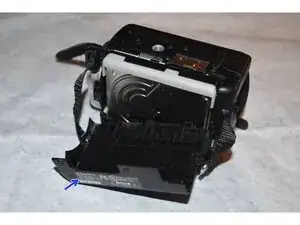

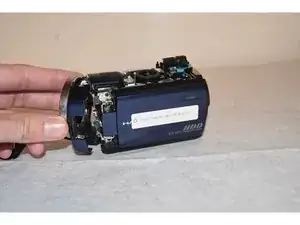

Оттяните заднюю панель корпуса камеры, чтобы получить доступ к жёсткому диску.

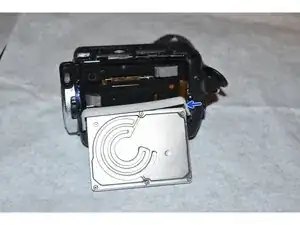

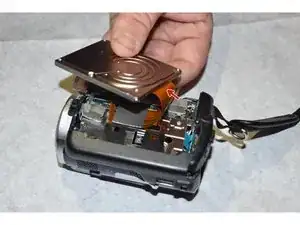

Осторожно отведите гибкий кабель от жёсткого диска. Он должен отщелкнуться при минимальном усилии.

На первой фотографии снята чёрная защита. Хотя защита не обязательна для доступа к жёсткому диску и кабелю, её снятие может помочь обозначить путь кабеля.

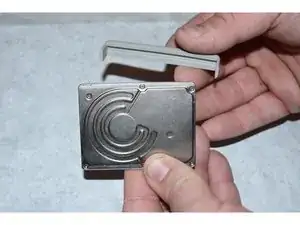

После отсоединения гибкого кабеля снимите пластиковую защиту с боковой стороны жёсткого диска.

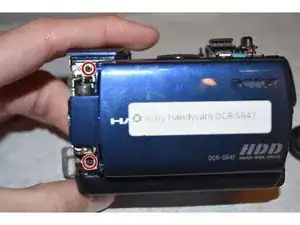

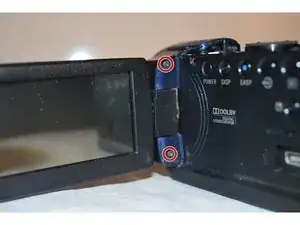

Используйте крестовую отвёртку Philips #000, чтобы выкрутить два 3-мм винта на шарнире, фиксирующие экран к корпусу камеры.

Используйте крестовую отвёртку Philips #000, чтобы выкрутить два 3-мм винта на противоположной стороне шарнира.

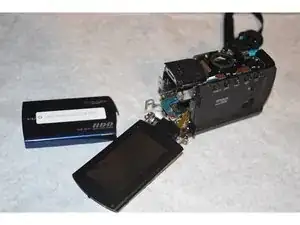

Экран теперь больше не прикреплён к корпусу камеры винтами.

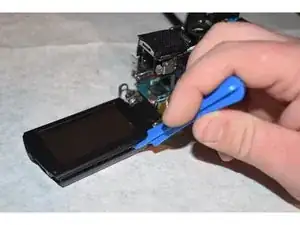

Используя пластиковый инструмент для вскрытия, аккуратно отделите ЖК-экран от его пластикового корпуса.

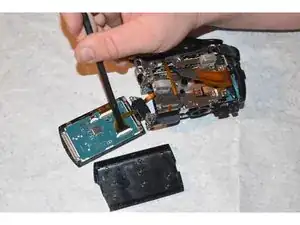

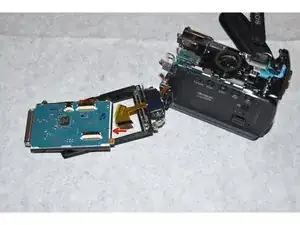

С помощью медиатора или пальцев аккуратно отсоедините меньший конец гибкого кабеля от ЖК-экрана.

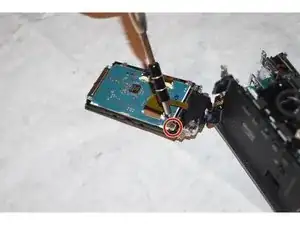

С помощью крестовой отвёртки Philips #000 выкрутите 3-мм винт в ЖК-экране.

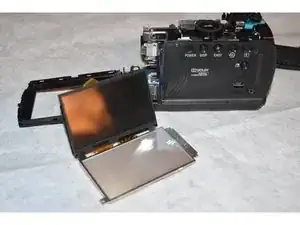

Теперь ЖК-экран можно полностью извлечь из камеры.

Снимите старый ЖК-экран и установите новый экран.
