Замена объектива Sony Handycam DCR-SR68

Вымойте и вытрите руки, затем наденьте заземленный антистатический браслет перед работой с внутренними электронными компонентами. Чтобы заземлить браслет, подключите его к металлическому шасси включенного в сеть электропитания с тремя контактами, например компьютера.

Отстегните ручной ремешок.

Извлеките аккумулятор.

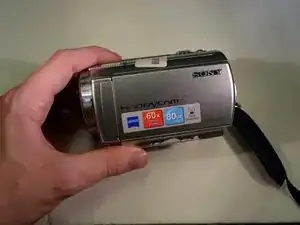

Положите устройство на левый бок, направив передний объектив вправо.

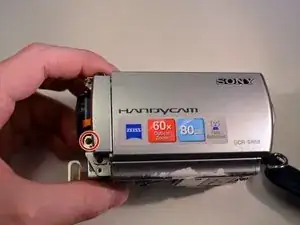

Используя прецизионную крестовую отвертку JIS №00, открутите средний винт слева длиной 3 мм.

Откройте пластиковую крышку разъема «DC IN» (откроется доступ ко второму винту Phillips длиной 3 мм).

Открутите второй винт Phillips длиной 3 мм.

Переверните устройство на верхнюю часть, направив передний объектив вправо.

Открутите левый верхний и правый верхний винты Phillips длиной 3 мм.

Теперь боковая панель с правой стороны освобождена (это панель, обращенная к верху на фото).

Снимите правую боковую панель корпуса, потянув ее вверх.

Теперь открыт жесткий диск (HDD).

Пальцами приподнимите HDD за правый конец, используя левый конец как опору.

Теперь виден ленточный кабель HDD.

Плотно удерживая HDD левой рукой, правой аккуратно потяните ленточный кабель из разъема вправо.

Теперь HDD свободен от устройства.

Замените HDD.

Выполните шаги 1–6 по снятию HDD.

Пальцами снимите заглушку разъема A/V.

На нижней части устройства открутите правый и средний нижние винты Phillips длиной 3 мм.

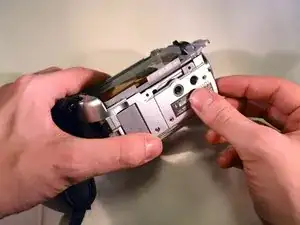

Снимите панель.

На левой стороне устройства открутите все видимые винты Phillips длиной 3 мм.

На правой стороне устройства открутите два черных винта Phillips длиной 3 мм.

Теперь серый лоток свободен.

Извлеките серый лоток, подняв его вверх и в сторону.

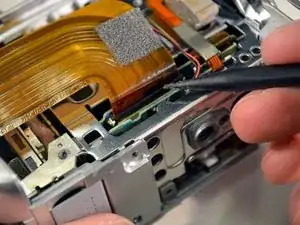

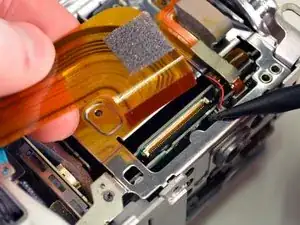

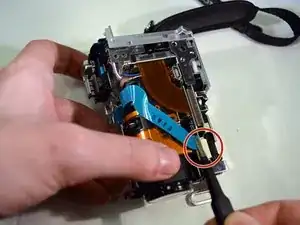

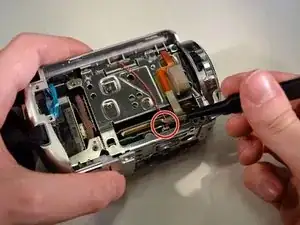

Используя заостренную черную лопатку, аккуратно откройте маленькую защелку на разъеме крупного ленточного кабеля.

Известно, что эти защелки хрупкие.

При сборке этот кабель и защелку может быть трудно установить обратно.

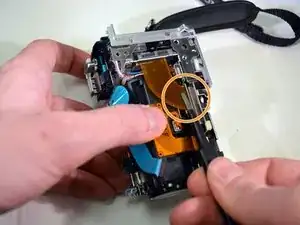

Используйте тупые пинцеты, чтобы отключить красный и черный провод, потянув их наружу.

Отключите маленький ленточный кабель.

Открутите два правых винта Phillips длиной 3 мм.

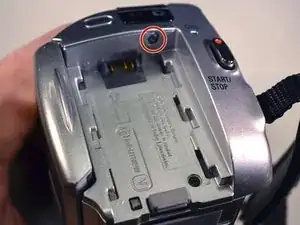

На задней части устройства открутите верхний черный винт Phillips длиной 3 мм.

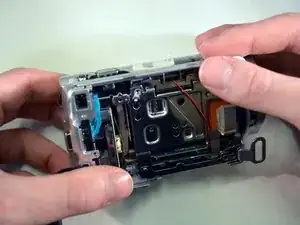

Теперь верхняя часть устройства свободна.

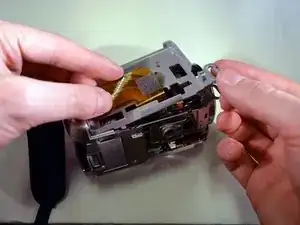

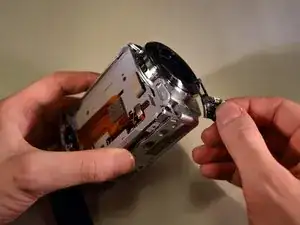

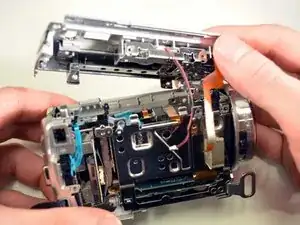

Снимите верхнюю часть устройства, приподняв ее вверх и в сторону.

Отложите в сторону.

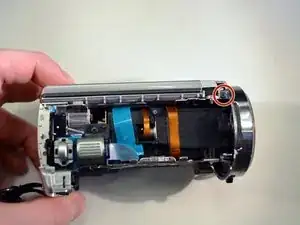

На верхней части устройства открутите верхний правый винт Phillips длиной 3 мм.

На левой стороне устройства открутите нижний левый винт Phillips длиной 3 мм.

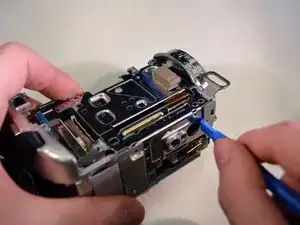

Используйте пластиковую монтажную присоску, чтобы снять узел затвора.

На левой стороне устройства открутите средний левый винт Phillips длиной 3 мм.

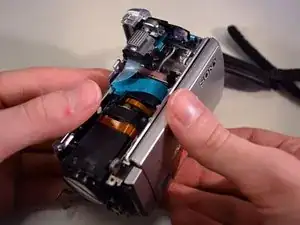

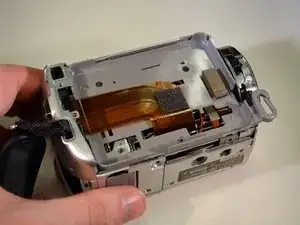

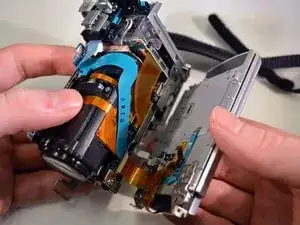

Осторожно поверните свободную левую сторону устройства, пока ленточные кабели полностью не откроются.

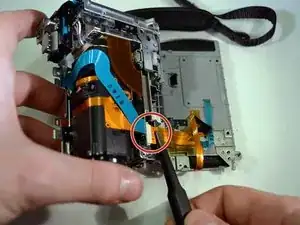

Используйте тупые пинцеты, чтобы отключить маленький оранжевый ленточный кабель.

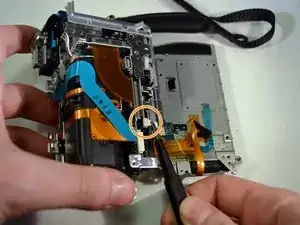

Отключите маленький белый ленточный кабель.

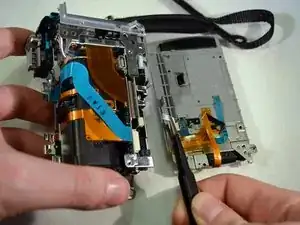

Теперь левая часть устройства свободна.

Отложите в сторону.

Используйте тупые пинцет, чтобы отключить синний ленточный кабель.

Отключите оранжевый ленточный кабель.

Используйте тупые пинцет, чтобы отключить оранжевый ленточный кабель.

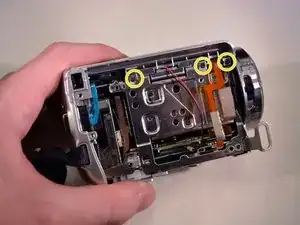

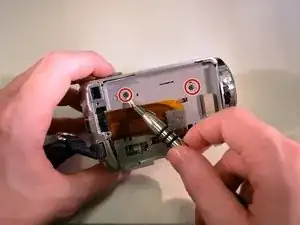

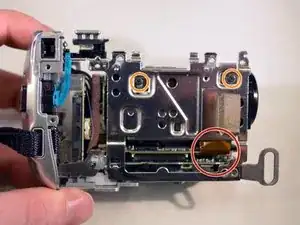

Выкрутите два верхних черных винта Phillips длиной 3 мм.

Модуль объектива прикреплен к устройству с помощью клейкой пенной прокладки.

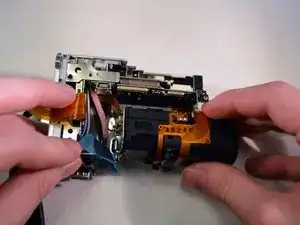

Оттяните модуль объектива от клейкой пенной прокладки, пока он не отсоединится.

Не оттягивайте его слишком далеко, поскольку к нему подключен ещё один ленточный кабель.

Отключите этот ленточный кабель пальцами или пинцетом.

Добраться до этого кабеля может быть непросто.

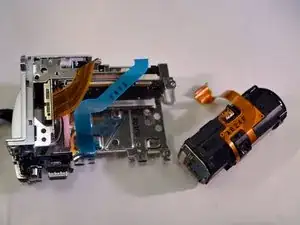

После удаления старого модуля объектива можно установить новый.
