Замена ПЗС-датчика изображения (CCD) в Sony Handycam DCR-HC30

Для начала необходимо снять ЖК-экран.

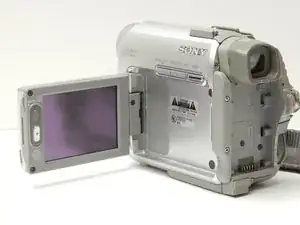

Разверните ЖК-экран в полностью открытое положение.

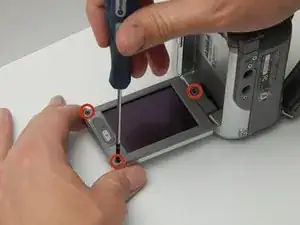

Снимите три винта Phillips #1 длиной 5 мм на передней стороне ЖК-экрана.

Переверните камеру так, чтобы объектив был направлен вверх.

Поверните ЖК-экран так, чтобы вы могли увидеть винт Phillips #1 длиной 5 мм внутри; снимите винт.

Поверните ЖК-экран вокруг, чтобы винт Phillips #1 длиной 5 мм оказался в том же месте с другой стороны.

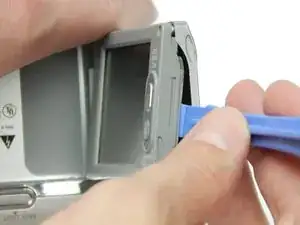

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить заднюю часть экрана от корпуса.

Детали очень маленькие и хрупкие и могут легко сломаться.

Сняв заднюю крышку, поверните ЖК-экран обратно.

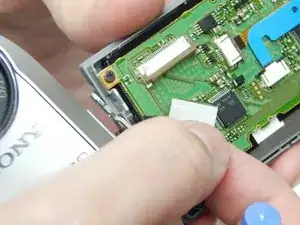

С помощью пластикового инструмента для вскрытия аккуратно приподнимите держатель, который фиксирует шлейф.

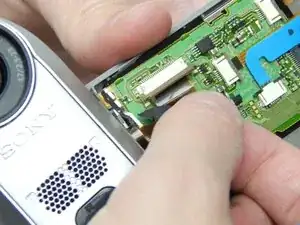

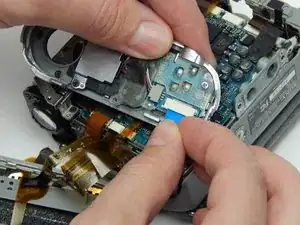

Аккуратно выведите шлейф из его разъема.

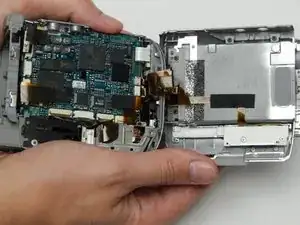

После выполнения этого шага камера отделится от ЖК-экрана. Начиная с этого момента вы будете работать только с корпусом камеры.

Сняв ЖК-экран с корпуса, пора работать с остальными винтами.

Разверните камеру так, чтобы видоискатель был направлен к Вам.

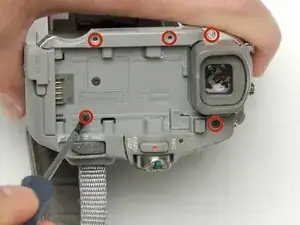

Снимите пять винтов Phillips #1 длиной 5 мм, отмеченных здесь.

Переверните камеру так, чтобы дно было обращено к Вам.

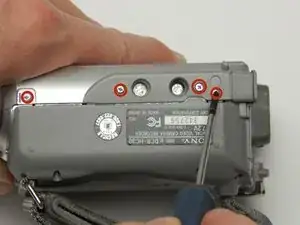

Снимите четыре отмеченных винта Phillips #1 длиной 5 мм.

Смотрят вниз на камеру, полностью вытяните видоискатель.

Снимите пластиковую крышку с верхней части корпуса.

Снимите два винта Phillips #1 длиной 10 мм, которые находились под крышкой.

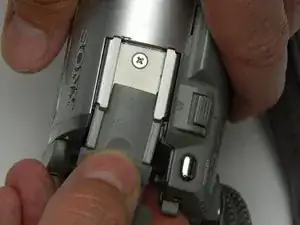

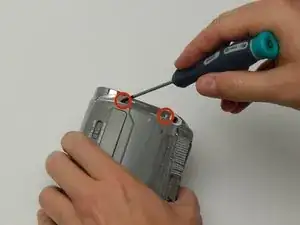

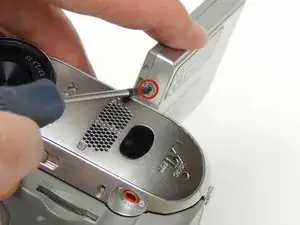

Снимите последний винт Phillips #1 длиной 5 мм, который частично скрыт в месте крепления ЖК-экрана.

Для следующего шага будьте осторожны, чтобы не сломать защёлки, которые удерживают две половины корпуса камеры вместе.

Поставив дно камеры к себе, возьмитесь за обе половины корпуса и аккуратно разъедините их.

Вы услышите лёгкие щелчки при отпускании защёлок.

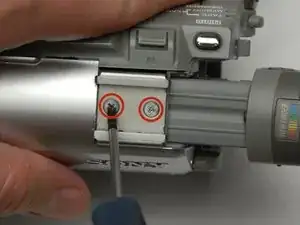

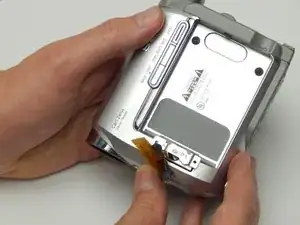

Поверните камеру так, чтобы ремешок был направлен к Вам, и снимите два винта Phillips #1 длиной 5 мм, показанные здесь.

Крепко возьмитесь за серебристую часть корпуса под объективом и оттяните её.

Будьте осторожны, чтобы не вытащить шлейф из его разъёма.

Поставьте камеру на бок, ремешок направлен вниз, и уложите другую половину корпуса, как показано на фото.

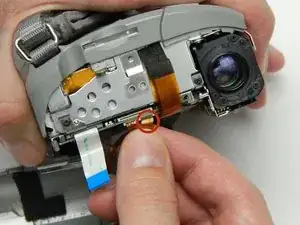

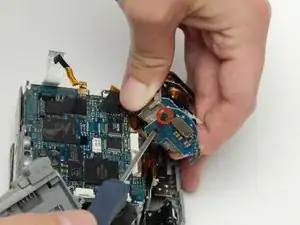

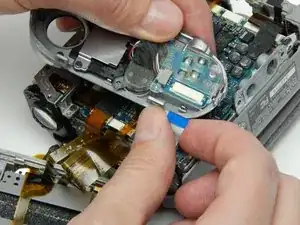

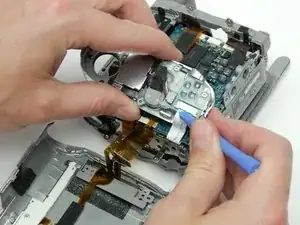

С помощью пластикового инструмента для вскрытия выведите шлейф из его разъёма.

Поверните камеру объективом к себе.

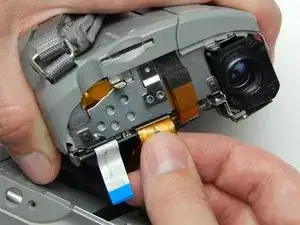

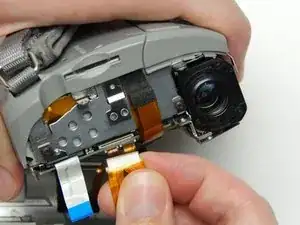

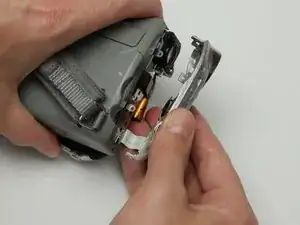

Аккуратно снимите два шлейфа, которые соединяют другую половину с корпусом камеры.

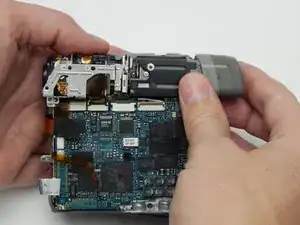

Оттяните часть видоискателя, чтобы открыть доступ к винтам, удерживающим объектив.

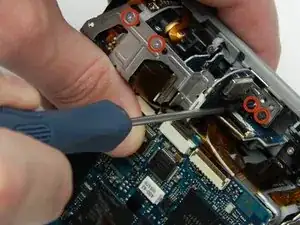

Снимите четыре указанных винта Phillips #1 длиной 5 мм.

Будьте очень осторожны при обращении с объективом. НИ В КОЕМ СЛУЧАЕ не трогайте стеклянную диафрагму и не расшатывайте деталь чрезмерно, так как это может вызвать проблемы с изображением после ремонта.

Держа объектив осторожно, снимите винт Phillips #1 длиной 5 мм.

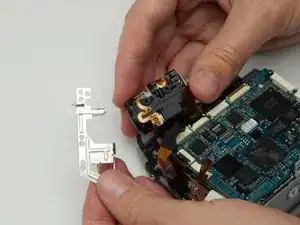

Снимите алюминиевую тягу с детали объектива.

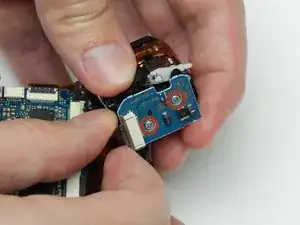

Снимите два винта Phillips #1 длиной 6 мм, удерживающие ПЗС-датчик изображения.

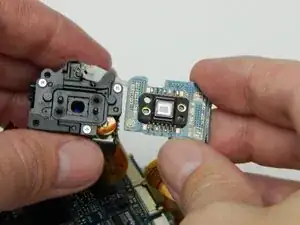

Снимите ПЗС-датчик изображения.
