Замена объектива Sony Handycam DCR-SR42
Объектив видеокамеры Sony Handycam DCR‑SR42 является одним из наиболее важных компонентов для успешной записи и захвата изображений. Повреждённый или неисправный объектив приведёт к размытым записям или полностью помешает камере записывать изображения.
Замена объектива DCR‑SR42 — простая процедура, занимающая не более 30 минут. Однако при разборке камеры следует соблюдать осторожность, чтобы не повредить гибкий кабель или другие внутренние компоненты камеры. Также необходимо убедиться, что аккумулятор отключён от камеры как минимум за час до начала разборки, так как конденсаторы внутри камеры могут оставаться заряженными некоторое время после извлечения аккумулятора. Нужно дождаться разряда конденсаторов, чтобы предотвратить травмы пользователя или повреждение камеры.
По проблемам, связанным с объективом, обратитесь к руководству по устранению неисправностей Sony Handycam DCR‑SR42
Шаг 1
Извлеките аккумулятор и с помощью крестовой отвёртки Phillips #00 удалите затем три винта Phillips #00 длиной 3 мм, расположенные под аккумулятором.
Подождите 1 час после извлечения аккумулятора, прежде чем продолжать разборку камеры.
Шаг 2
Удалите три винта Phillips #00 длиной 3 мм на нижней части камеры.
Шаг 3
Удалите три винта Phillips #00 длиной 3 мм на боковой стороне камеры.
Удалите винт Phillips #00 длиной 4 мм под крышкой AV‑порта.
Шаг 4
Аккуратно оттяните чёрную пластиковую крышку жёсткого диска от корпуса камеры. Это откроет доступ к жёсткому диску.
Даже при полностью выкрученных винтах для снятия этой детали потребуется некоторое усилие.
Шаг 5
Поднимите жёсткий диск из камеры, захватив серые резиновые монтажные кронштейны и потянув их вверх.
Жёсткий диск подключён к гибкому кабелю. Извлекайте жёсткий диск медленно, чтобы не повредить гибкий кабель.
Шаг 6
Снимите резиновые монтажные кронштейны, стянув их с жёсткого диска.
Шаг 7
Аккуратно отсоедините гибкий кабель от жёсткого диска.
Шаг 8
Удалите четыре винта Phillips #00 длиной 3 мм под жёстким диском.
Шаг 9
Нажмите на два зажима, как показано, и поднимите металлическую пластину, снимая её с камеры.
Даже при полностью выкрученных винтах для снятия этой детали потребуется некоторое усилие.
Шаг 10
Удалите два винта Phillips #00 длиной 4 мм с нижней части камеры.
Удалите винт Phillips #00 длиной 2 мм из петли экрана.
Удалите два винта Philips #00 длиной 6 мм с боковой стороны.
Шаг 11
Используйте пластиковый инструмент для вскрытия, чтобы снять пластиковую крышку с верхней части камеры.
Удалите два винта Phillips #00 длиной 3 мм, расположенные под пластиковой крышкой.
Шаг 12
Снимите вторую пластиковую крышку с верхней части камеры.
Удалите винт Phillips #00 длиной 4 мм, находящийся под крышкой.
Шаг 13
Аккуратно отожмите сборку экрана от основного корпуса камеры.
Отсоедините гибкий кабель от сборки экрана.
Даже при полностью выкрученных винтах для снятия этой детали потребуется некоторое усилие.
Шаг 14
Удалите винт Phillips #00 длиной 3 мм с нижней части камеры рядом с корпусом объектива.
Шаг 15

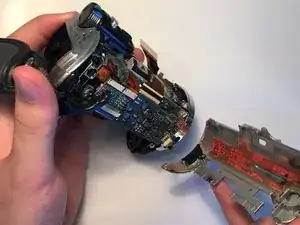

Используйте пластиковый инструмент для вскрытия, чтобы отжать боковую крышку корпуса камеры.
Шаг 16

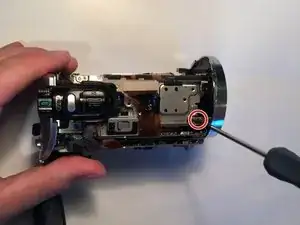

Удалите последний винт Phillips #00 длиной 3 мм из корпуса объектива.
Шаг 17
Снимите корпус объектива с камеры.
Шаг 18

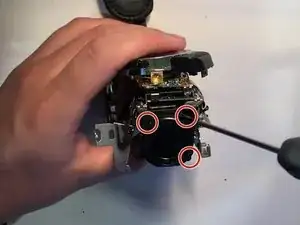

Удалите три винта Phillips #00 длиной 2 мм вокруг объектива.
Шаг 19

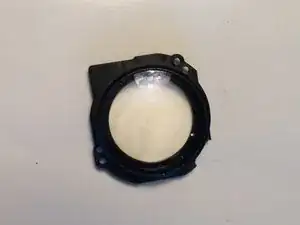

Снимите объектив с камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
