Замена динамика Sony Handycam DCR-SR47

Снимите аккумулятор.

Используйте отвёртку Phillips #000, чтобы снять 3 мм винт под аккумулятором.

Рекомендуется подождать один час после снятия аккумулятора перед разборкой остальной части камеры.

Используя отвёртку Phillips #000, снимите все шесть 3 мм винтов, расположенных на боковой стороне камеры.

Этот шаг поначалу кажется ненужным для поиска жёсткого диска, но позволит получить доступ к подключённому гибкому кабелю.

Используя отвёртку Phillips #000, снимите три 3 мм винта под ЖК-экраном.

Используя отвёртку Phillips #000, снимите один 3 мм винт на задней части камеры.

Оттяните заднюю оболочку камеры, чтобы открыть доступ к жёсткому диску.

Осторожно отогните гибкий кабель от жёсткого диска. Он должен отщелкнуться при минимальном усилии.

Чёрный защитный кожух снят на первом изображении. Хотя кожух не обязателен для доступа к жёсткому диску и кабелю, его снятие может помочь показать путь кабеля.

После снятия гибкого кабеля снимите пластиковый защитный кожух с боковой стороны жёсткого диска.

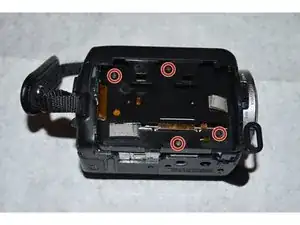

Используя отвёртку Phillips #000, снимите четыре винта с корпуса под жёстким диском.

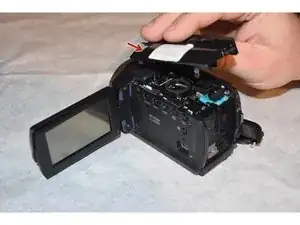

Снимите верхнюю пластиковую крышку корпуса камеры. Все винты, крепившие крышку, были удалены ранее.

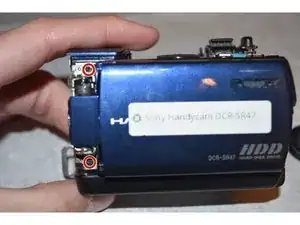

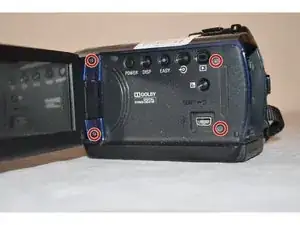

Используя отвёртку Phillips #000, снимите два 3 мм винта с разъёма ЖК-экрана и два 3 мм винта на передней панели камеры.

Снимите два 3 мм винта, которые были обнажены на предыдущем изображении.

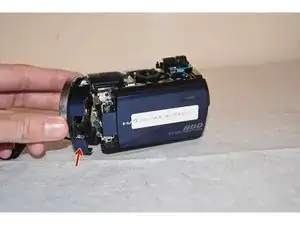

Осторожно отсоедините ЖК-экран от остальной части камеры.

Осторожно снимите покрытие объектива с камеры, чтобы получить доступ к внутренним компонентам.

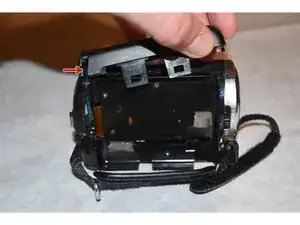

Используя лопаточку, снимите верхнюю крышку там, где находился жёсткий диск.

Используя отвёртку Phillips #000, снимите один 3 мм винт, удерживающий корпус динамика.

После удаления винта динамик можно отделить от видеокамеры.

Динамик сейчас снят, и порт динамика открыт. Замените повреждённый динамик новым и установите обратно один 3 мм винт.
