Замена ЖК-экрана Sony Handycam DCR-SR68

Вымойте и высушите руки, затем наденьте правильно заземлённый антистатический браслет, прежде чем прикасаться к внутренним электронным компонентам. Чтобы заземлить браслет, прикрепите его к металлическому шасси включённого трёхконтактного блока питания, например компьютера.

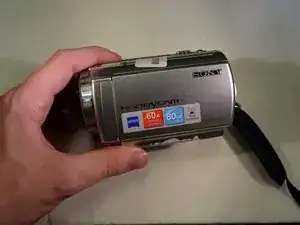

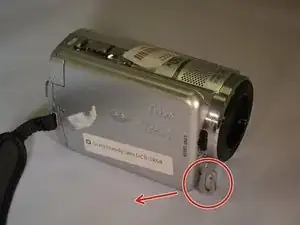

Ослабьте ручной ремень.

Извлеките аккумулятор.

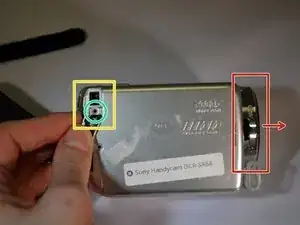

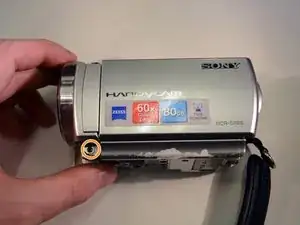

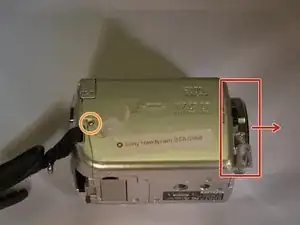

Положите устройство на левый бок так, чтобы передний объектив был направлен вправо.

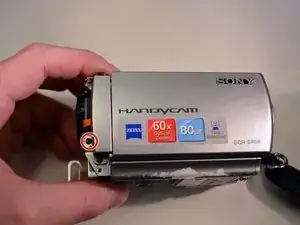

Используя крестовую отвёртку JIS размера #00, выкрутите средний левый крестовый винт 3 мм.

Откройте пластиковую крышку "DC IN" (обнажится второй крестовый винт 3 мм).

Выверните второй крестовый винт 3 мм.

Переверните устройство на верхнюю часть так, чтобы передний объектив был направлен вправо.

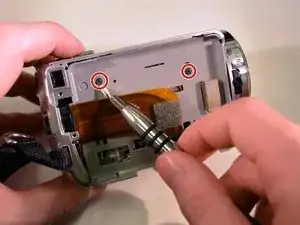

Выверните верхние левый и правый крестовые винты 3 мм.

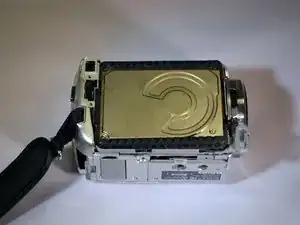

Правая боковая панель корпуса теперь ослаблена (панель корпуса, обращённая вверх на фото).

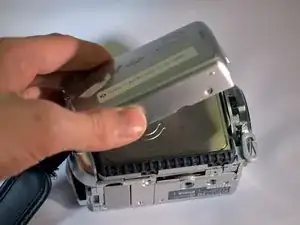

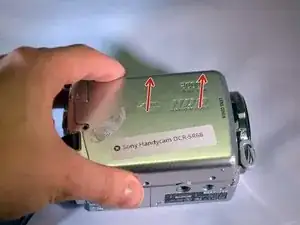

Снимите правую боковую панель корпуса, потянув вверх.

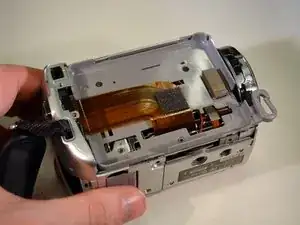

Теперь виден жёсткий диск (HDD).

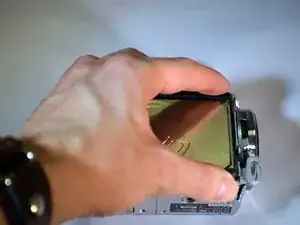

С помощью пальцев приподнимите HDD с правого конца, поворачивая его на левом конце.

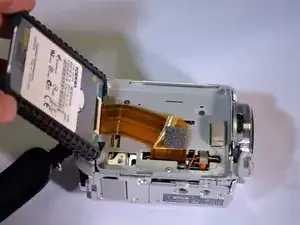

Шлейф HDD теперь открыт.

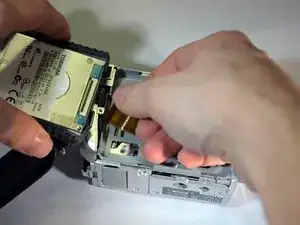

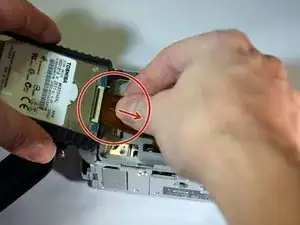

Надёжно удерживая HDD левой рукой, мягкой частью пальцев правой руки аккуратно потяните шлейф из его разъёма вправо.

HDD теперь отсоединён от устройства.

Замените HDD.

Выполните шаги 1–6 для удаления HDD.

После завершения отложите HDD в сторону.

Снимите вкладку A/V.

Снимите правый и средний нижние крестовые винты 3 мм с нижней части устройства.

Затем снимите панель.

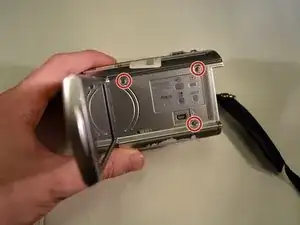

На левой стороне устройства выкрутите все видимые крестовые винты 3 мм.

На правой стороне устройства выкрутите два чёрных крестовых винта 3 мм.

Серый лоток теперь ослаблен.

Снимите серый лоток, вынимая его вверх и в сторону.

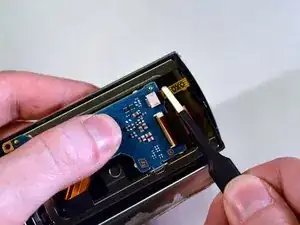

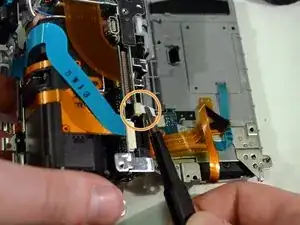

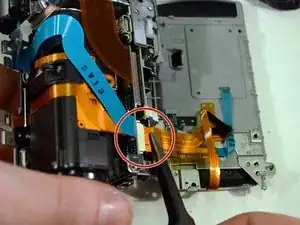

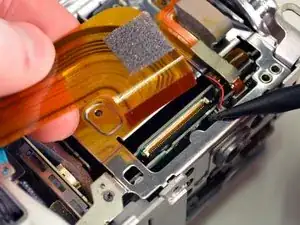

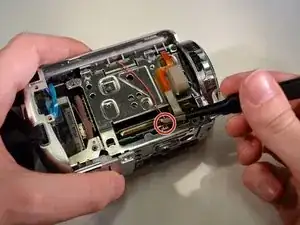

Используя чёрную лопатку, аккуратно откройте маленький чёрный зажим на разъёме большого шлейфа.

Эти зажимы известны своей хрупкостью.

При сборке этот шлейф и зажим могут вызвать трудности при установке.

Используя тупые пинцеты, отсоедините красный и чёрный провод, аккуратно потянув их наружу и в сторону.

Отсоедините маленький шлейф.

На правой стороне устройства выкрутите три верхних правых крестовых винта 3 мм.

На задней части устройства выкрутите верхний крестовый винт 3 мм.

Верхняя часть устройства теперь свободна.

Снимите верхнюю часть устройства, подняв её вверх и от себя.

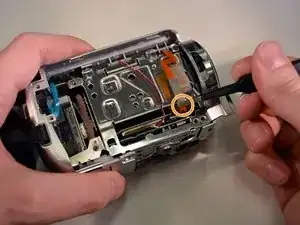

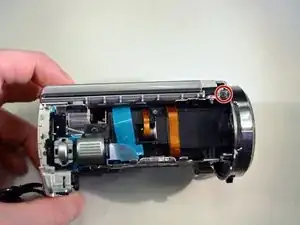

На верхней части устройства выкрутите верхний правый крестовый винт 3 мм.

На левой стороне устройства выкрутите нижний левый крестовый винт 3 мм.

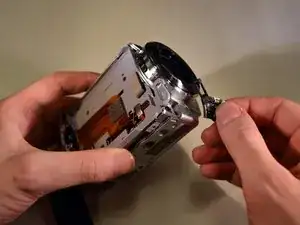

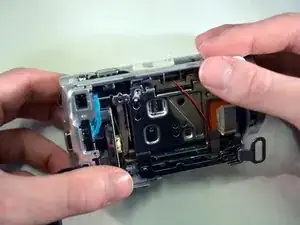

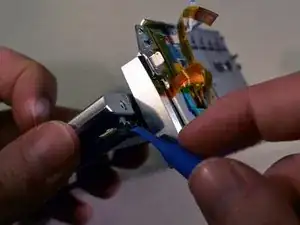

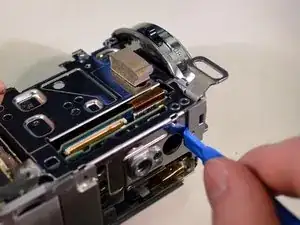

Используйте синий пластиковый инструмент для открытия, чтобы отщёлкнуть затворный узел с устройства.

На левой стороне устройства выкрутите средний левый крестовый винт 3 мм.

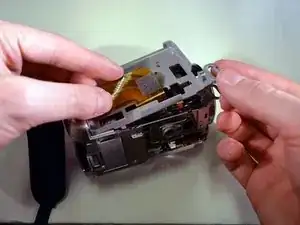

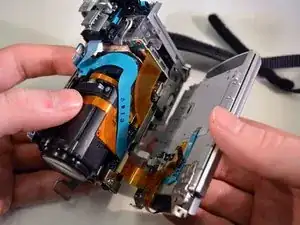

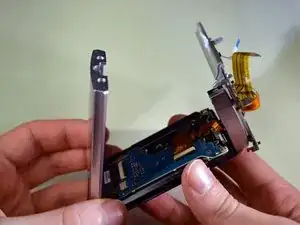

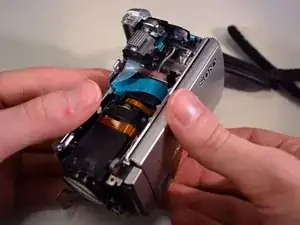

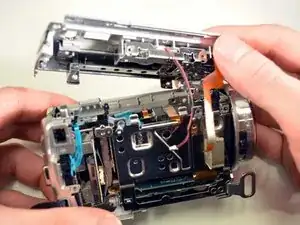

Аккуратно отведите ослабленную левую сторону устройства, пока шлейфы полностью не откроются.

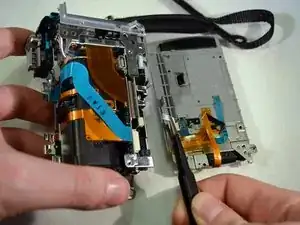

Используя тупые пинцеты, отсоедините маленький оранжевый шлейф.

Отсоедините маленький белый шлейф.

Левая сторона устройства теперь свободна.

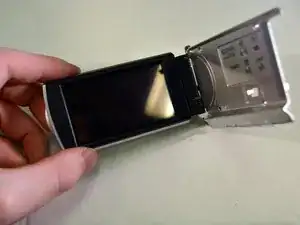

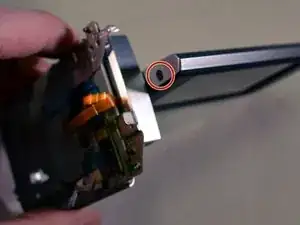

Откройте экран и поверните его на 90 градусов, чтобы открылись два чёрных винта.

Удалите два чёрных крестообразных винта 3 мм.

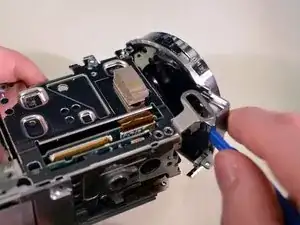

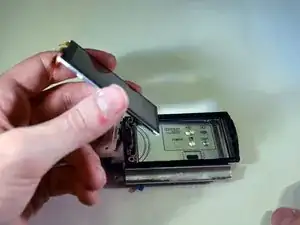

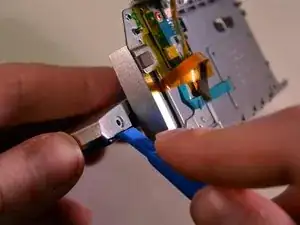

Используйте пластиковый инструмент для открывания, чтобы поддеть корпус вокруг экрана.

Для открытия корпуса может потребоваться аккуратность.

Снимите два серебристых крестообразных винта 3 мм с левой стороны.

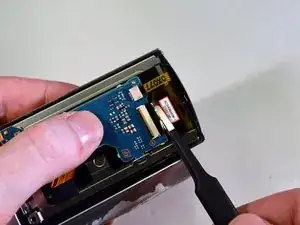

С помощью тупых пинцетов отключите обе ленточные шлейфы с правой стороны.

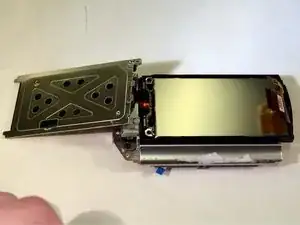

Поднимите каркас вверх и поверните влево.

Экран теперь открыт.

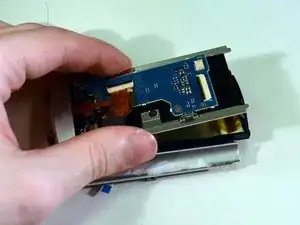

Выньте экран, схватив ленточный шлейф и потянув вверх и наружу.
