Замена гибкого шлейфа камеры Sony Handycam DCR-SR 47

Извлеките аккумулятор.

Используйте отвёртку Phillips #000, чтобы вывернуть винт длиной 3 мм, расположенный под аккумулятором.

Рекомендуется подождать один час после извлечения аккумулятора перед разборкой остальной части камеры.

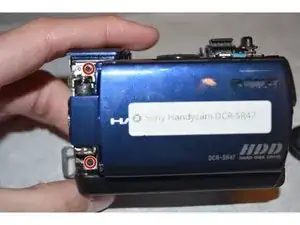

Используя отвёртку Phillips #000, выверните все шесть винтов длиной 3 мм, расположенных по боковым сторонам камеры.

Этот шаг, возможно, не требуется для первоначального доступа к жёсткому диску, но понадобится, чтобы получить доступ к подключённому гибкому шлейфу.

Используя отвёртку Phillips #000, выверните три винта длиной 3 мм, находящиеся под экраном ЖК-дисплея.

Используя отвёртку Phillips #000, выверните один винт длиной 3 мм, расположенный на задней стороне камеры.

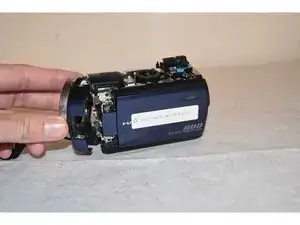

Отогните заднюю крышку камеры, чтобы открыть доступ к жёсткому диску.

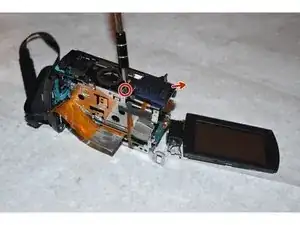

Осторожно оттяните гибкий шлейф от жёсткого диска. Он должен легко отсоединиться.

На первом изображении удалён чёрный защитный кожух. Хотя этот кожух необязательно удалять для доступа к жёсткому диску и шлейфу, его снятие помогает продемонстрировать путь прокладки шлейфа.

После отсоединения гибкого шлейфа снимите пластиковый защитный кожух с боковой стороны жёсткого диска.

Используя отвёртку Phillips #000, выверните четыре винта с корпуса, расположенного под жёстким диском.

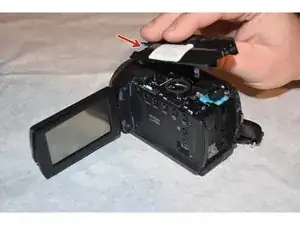

Снимите верхнюю пластиковую крышку камеры. Все винты, крепящие крышку, уже были удалены ранее.

Используя отвёртку Phillips #000, выверните два винта длиной 3 мм, крепящих разъём экрана ЖК-дисплея.

Удалите два винта длиной 3 мм, которые стали доступны после снятия предыдущей крышки.

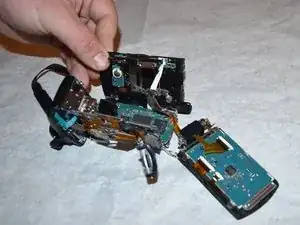

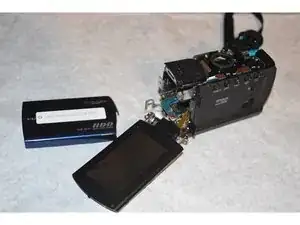

Осторожно отсоедините экран ЖК-дисплея от остальной части камеры.

Осторожно снимите крышку объектива с камеры, чтобы получить доступ к внутренним компонентам.

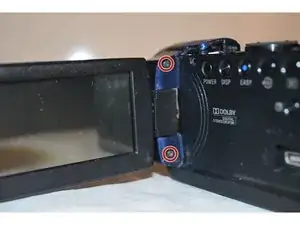

Используя пластиковую открытие-лопатку, аккуратно отделите экран ЖК-дисплея от задней крышки.

Используя отвёртку Philips #000, выверните один винт длиной 3 мм, расположенный сверху камеры. Это позволит снять крышку разъёма микрофона.

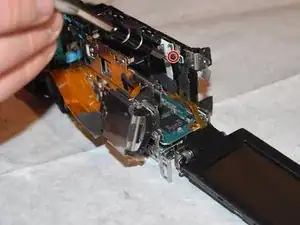

Используя отвёртку Phillips #000, выверните один винт длиной 2 мм, расположенный под крышкой разъёма микрофона.

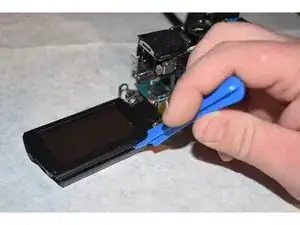

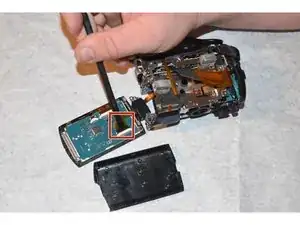

Используя лопатку, осторожно отсоедините разъём меньшего гибкого шлейфа от экрана ЖК-дисплея.

*При отсутствии инструмента можно аккуратно потянуть шлейф пальцами*

Используя отвёртку Phillips #000, выверните один винт длиной 3 мм, который крепит экран ЖК-дисплея к корпусу.

Используя отвёртку Phillips #000, выверните один винт длиной 3 мм из разъёма динамика.

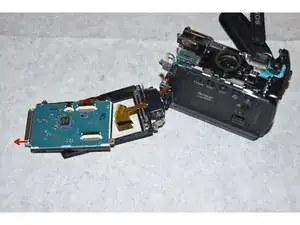

Отделите динамик и боковую часть камеры от внутренних компонентов.

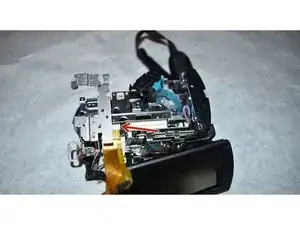

Осторожно вытяните гибкий шлейф из разъёма.

*при необходимости можно использовать лопатку*

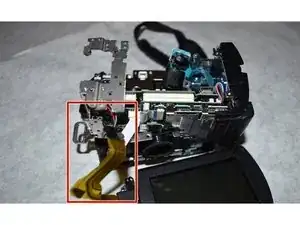

После отсоединения гибкого шлейфа от внутренних компонентов, используйте лопатку, чтобы отделить кронштейн поворотного механизма ЖК-дисплея от шлейфа.

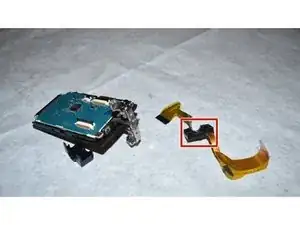

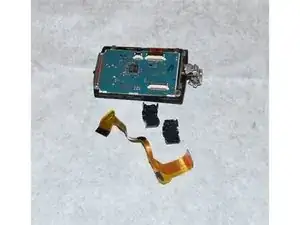

Старый гибкий шлейф теперь свободен и может быть заменён на новый.
